卓越的可靠性与性能

• 激光及基于激光的系统
• 激光测量及控制
• 精密光学
• 相关组件

主要特点：

• 紧凑的全固态激光器封装形式
• 符合CDRH IIIb 安全标准
• 带USB 和 RS-232 控制接口
• 可工作在连续或者脉冲方式下，调制频率最高达150MHz
• 具有模拟调制和可变功率控制

CUBE 405 nm, 445 nm, 635 nm, 640 nm, 660 nm和785 nm激光器的最新进展：

• M2因子从1.5改进到≤1.2
• 激光输出有效噪声从<0.2%改进到 ≤0.1%

CUBE系列激光器是高性能，配置完整的半导体激光器系统，包括了激光头、电源、传输线、控制盒。

设置最方便，使用简单。CUBE系列以最小的体积提供高功率，高稳定性的激光输出，是性价比很高的激光器系统。

完善的系统

CUBE系列的电子、光学和热处理模块都集成在激光头中。每个完整的CUBE系统配置一个多功能传输线

即可对其进行控制。同时，CUBE系列还包括一个紧凑的6V电源，带安全设置的控制盒，和USB驱动软件。

CUBE系列

CUBE系列提供对激光器的全面控制。首先，CUBE可以工作在自启动的连续（CW）模式下，

也可以通过后面板上的数字调制输入接受外部TTL信号调制，最高可响应150MHz的调制频率。

用户可通过RS-232或者USB接口发出指令，调节输出功率。控制盒的前面板上还有模拟调制接口，

可接受最高350kHz的模拟调制信号实现对激光输出功率的高速调整。数字信号和模拟信号调制均可

实现>250:1的调制深度。为了实现应用中最大的灵活性，CUBE还可以工作在恒定功率状态或恒定

电流状态下。CUBE的多种工作模式包括CW，数字调制，模拟调制和可变功率等模式。

由于在激光头中集成了所有的电路，因此可以通过激光头后面板上的15针接口实现对激光器控制和

状态显示功能。其中，控制功能包括互锁、使能和自启动；显示功能包括激光预发射信号、输出功率

（通过模拟信号输出实际发射功率）、底板温度和故障提示信号等。每一个CUBE系列激光器都有一个

内置光电二极管检测激光的输出功率，功率信号可以通过模拟输出端或电脑读取，同时这个光电二极管

也提供了一个闭环系统以稳定功率。CUBE激光器还具有两个温度探测器，可以进行热量控制并显示

半导体泵源和基板的温度。综上所述，CUBE系列可自动实现对激光器的全方位控制，而无需额外的控制或测量设备……

软件包

CUBE系列带有基于Windows2000和Windows XP系统的多功能制软件包，该软件包具有多个页面

可对激光器的状态，控制和配置进行设置。主页面的仪表板用于显示激光功率、电流、二极管和基板温度。

主页面上部的按钮用于控制激光器的开关，模式和功率。主页面左侧的计时器每36秒更新一次，

用于显示激光的实际运行时间。同时CUBE软件包还有一个图文并茂的帮助页面，用户可以轻松获得必要的帮助。

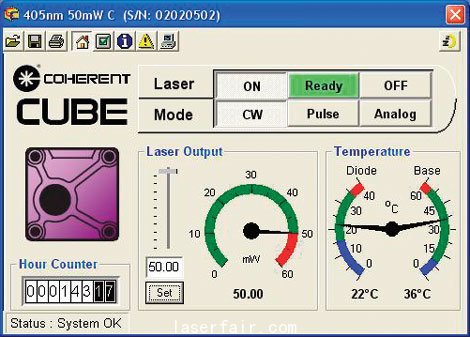

主页面
主页面提供计算机对CUBE的控制，包括激光器的开关，功率设置和模式选择。

选项页面
选项页面提供相关的设置选择，如激光器的电流显示、5秒延时功能、外部模拟功率控制和激光器二极管温度。

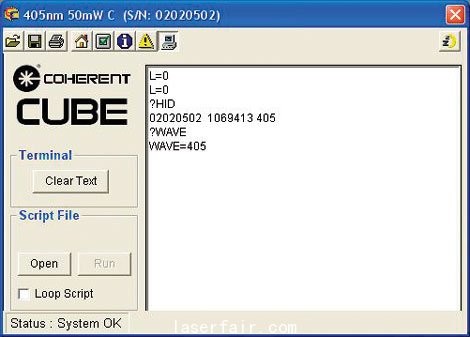

温度页面
温度页面提供通过命令行与CUBE直接通讯。同时可以执行脚本文件和设置成循环执行。

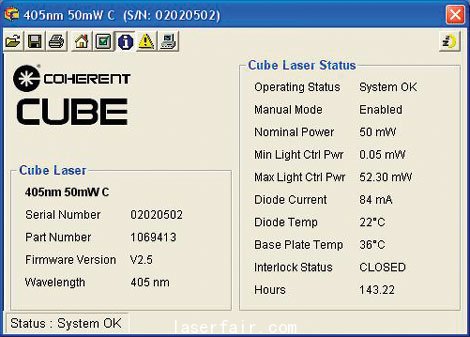

状态页面
状态页面提供从序列号到运行时间的有关激光器的各种详细信息。独立的故障页面显示任何故障，

包括互锁故障和超温故障。

控制盒
为了符合CDRH IIIb 安全标准，在CUBE的前面板中有一个快门，并且配有一个独立的控制盒。

控制盒包括一个开启激光器的钥匙开关，5秒开机延时，后面板上的互锁RCA插孔和出光指示灯。

控制盒的前面板上有一个用于模拟功率控制的BNC接口，可通过使用外部电压源（0-5V）改变CUBE的输出功率。

传输线
CUBE通过一根功能齐全的传输电缆处理并控制其各项性能和运行。该传输电缆共有四端，

分别用于电源传输，输入/输出，外部控制，RS-232。输入/输出端标有各信号的名称，引脚号，

以及描述，用户可以很方便地进行连接。例如，在2号和7号插脚之间接入伏特计，如果显示为2V时，

表示激光器的输出功率到100%。

RS-232端可直接连接到电脑用于远程控制和显示。

控制盒连接简便，为激光机的安全运行提供保障。同时通过前面板上的BNC接口可进行模拟功率控制。

CUBE还包括一个USB线，激光器可以直接连接到任何的Windows* 2000 或者 Windows XP 系统中。

电源
CUBE带有一个4.8V~6.5V DC的单电源，简化了整个系统。每个CUBE系统标配一个小型的带有开关

和一个LED的6V直流电压源。电压源配有一个IEC320通用输入，可以在最大程度上匹配各个国家的电源标准。

可靠性
CUBE的静电放电防护达到4级标准，激光器二极管受过温保护。二极管和光学元件都通过热能转换器

进行温控保护，使系统达到最佳性能和最长寿命。我们深知可靠性是最重要的，在每个CUBE中都有

一个计算机处理器控制激光器的各个方面，如泵浦源，温度控制系统及保护装置等。

其它
为了简化结构和系统集成，可选的热沉配件提供2.5英寸标准的光束高度，使用通用的螺孔样式，

以便激光输出仍然沿光学平台平行输出。在高温运行时，热沉中还有一个风扇可进行散热。请注意，

标准的CUBE系统包括激光头，控制盒，电缆，电源，手册，软件包和美国电源线。但是热沉是需要独立订购的。

总之，CUBE激光器使半导体激光器成为各种检测仪器的理想光源，适用于生物医学、粒子数监测、

共聚焦显微成像、高速辨识系统，或者是实验室不可或缺的小型光源。
