冷启动条件下的LED驱动器设计

星之球激光 来源:国家半导体2011-11-19 我要评论(0 )

1. 简介 近年来,采用LED灯串为汽车提供LCD面板背光越来越普遍。使用LED的好处包括快速的响应时间、更高的对比度和更低的功耗。控制LED灯串的LED驱动器一般由汽车电池供...

1. 简介

近年来,采用LED灯串为汽车提供LCD面板背光越来越普遍。使用LED的好处包括快速的响应时间、更高的对比度和更低的功耗。控制LED灯串的LED驱动器一般由汽车电池供电,为简化LED的光学和散热设计,每个灯串中的LED数量一般不多于6个。对于标称电压为12V的电池,带有线性稳流器的升压转换器(如图1所示)可实现此功能。

图1.由升压转换器和线性电流调节器组成的LED驱动器

2. 冷启动条件

在汽车应用中电池电压会发生改变。通常,一个12V电池,其电压会在9V到16V之间变化。因此,汽车电池供电的电路在设计时均应考虑输入电压的变化情况。此外,如果考虑冷启动条件,对于15ms左右较短的持续时间,最坏情况下,电池电压将低至3V±0.2V,如2.8V。而后电池电压升到6V,并持续数秒,在数秒的上升时间内将恢复到标称电压范围内。冷启动条件下的电池电压曲线与之类似,但不同汽车制造商所提供的产品的电平和变化/持续时间会有所不同。图2给出了典型示例。冷启动可能发生在汽车负载突降及低温环境下。尽管冷启动持续时间不长,但仍需确保LCD面板和安全电子部件等重要的汽车组件以保证正常运行。

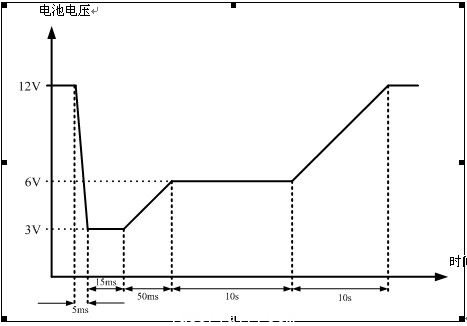

图2. 典型冷启动电池电压曲线

3. 设计考量

考虑到冷启动条件,在设计LED驱动器时需要强大的升压转换器。参看图1,电池电压的变化仅会影响升压转换器,如果升压转换器可以在冷启动条件下保持输出电压,那么线性稳流器的工作就不受影响,LED灯串的亮度也会保持不变。由于冷启动条件下的输入电压值极低,因此设计时还需要考虑一些其他因素,包括:

3.1升压控制器工作范围

理论上说,只要没有达到占空比的上限,升压转换器(而非升压控制器)的输入电压可以设置的很低,但是“升压控制器”(通常是一个IC芯片)的工作电压则有一个更低的下限值。大部分升压控制器的工作电压不得低于3V。不过如前所述,在冷启动时,最坏情况下电池电压可以低至2.8V,令升压控制器工作(而不是上电即可)在低输入电压下的常规方法以双电源路径为升压控制器供电,包括电池电压和升压转换器的输出电压,通过二极管回连到升压控制器的输入端子,如图3所示。此类情况下,在上电过程中“升压控制器”由电池供电,之后则由升压转换器的输出进行供电。这样,只要升压转换器可以提供正常的输出电压,输入电压的压降就不会影响升压控制器的工作。

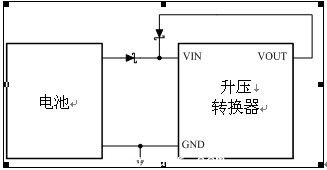

图3. 带双电源供电的升压转换器

3.2输入电流

LED灯串的亮度和升压转换器的输出功率需要保持不变,所以,输入电流会随着输入电压的减小而增大。这即意味着在冷启动条件下,电感器和MOSFET开关的峰值电流都要远大于正常工作下的值(当电池电压降在标称范围内时)。例如,电池电压为3V时其输入电流大约是12V时的4倍。所以在选择时,电感器需要有更大的饱和电流,而MOSFET开关需要承受更高的导通电流。

3.3热管理

冷启动条件下,MOSFET开关的电流和占空比都要大于标称工作时的值,这意味着MOSFET开关的传导损耗会大幅增加。尽管冷启动条件的持续时间很短,但MOSFET开关的温度会大幅上升。如果MOSFET开关集成在升压控制器IC内,为了使元件数量和解决方案尺寸最小化,那么有效的散热方案就非常重要,因为不佳的热管理会触发IC芯片的热保护电路,使LED意外断电。

4. 推荐电路

图4示意了考虑到冷启动情况下,汽车中使用的LCD面板背光普遍采用LED驱动器的电路,该电路使用了美国国家半导体的LM3492芯片。该电路驱动2个LED灯串,每个灯串都含有工作电流为100mA的6个LED。电路的标称输入电压范围为9V至16V,标称开关频率为300 kHz。该电路的基本组成元素包括一个升压转换器和一个双通道线性稳流器。MOSFET开关集成在LM3492内,实现了更小的方案体积。LM3492的VIN针脚通过二极管连到输入电压,当电池电压低于最低要求的4.5V时,芯片内部连接了VIN和VOUT引脚(后者连接升压转换器的输出电压)的电路就会为LM3492供电。这里选用了一个饱和电流为3.36A的33uH电感器,尽管对于正常输入电压而言,1A的饱和电流就已足够。

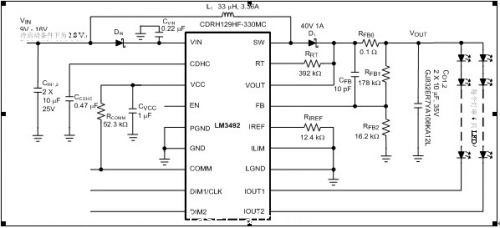

图4. 考虑冷启动条件的LM3492参考设计

5. 测量结果

图5-6显示了输入电压为12V(标称值)和2.8V(冷启动时的最坏情况)下LM3492电路的波形。表1总结了LM3492电路工作在标称条件和冷启动条件下的测量结果。可以看到,即使输入电压低至2.8V时,LED电流也保持不变,这表示背光亮度并不受冷启动条件影响。从图6的波形可知,输入电压为2.8V时的占空比大于90%,同时还测量了2.61A的大输入电流,如表1所示。为此,其内部MOSFET开关的功率损耗也就相对较大。LM3492外壳上可测得90C的温升(标称输入电压范围下仅为30C)。参考表1中的效率可知,冷启动条件下的效率会下降到56%,尽管标称输入电压范围内的效率可高达90%。

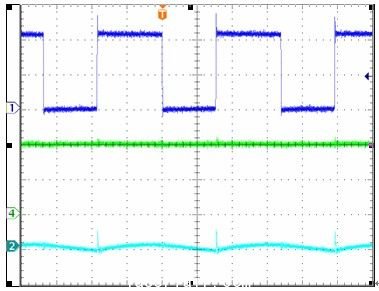

图5. 输入电压为12V时LM3492电路的波形

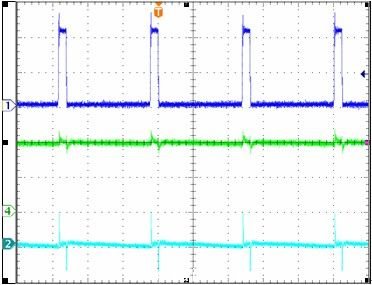

图6. 冷启动条件下LM3492电路的波形

输入电压

输入电流

LED灯串电压

LED电流

效率

2.8V

2.61A

20.7V

0.1A /

56.7%

6V

0.78

20.7V

0.1A /

88.5%

9V

0.51A

20.7V

0.1A /

90.2%

12V

0.38A

20.7V

0.1A /

90.7%

16V

0.29A

20.7V

0.1A /

92.4%

表1. 测量结果总结

6. 结论

考虑到汽车应用中的冷启动条件,本文介绍了一款普遍用于LCD面板背光的LED驱动器电路。前面已经讨论了一些特殊设计考虑,包括双电源供电、饱和电流更高的电感器选择和热管理。测量波形显示,LED电流并未受影响,即使输入电压降到2.8V时仍可保证正常工作。在9V至16V的标称输入电压下,可以实现约90%的高效率。
