扫描振镜

美国CTI6450振镜|剑桥6450系列扫描振镜|CambridgeTechnologyINC维修

星之球科技 来源:http://laser1001.blog.sohu.com2011-07-19 我要评论(0 )

动圈式闭环振系列结合剑桥科技的动圈式驱动器的技术和专利的移动介质电容式位置检测器的设计。这种组合提供了最高的定位精度为基础的任何扫描振镜设计和可重复性。这些...

        动圈式闭环振系列结合剑桥科技的动圈式驱动器的技术和专利的移动介质电容式位置检测器的设计。这种组合提供了最高的定位精度为基础的任何扫描振镜设计和可重复性。这些扫描系统可以被设计和速度,规模,成本和典型的光束直径5毫米的精度优化 - 75毫米。

特点
        最高的定位精度和可重复性:动圈式的定位精度优于来自致动器设计配置和位置检测器的设计专利。扫描仪的前端位置检测器之间提供了一面镜子,定位为最真实最亲密的耦合位置检测器。城市电讯的移动介质电容位置检测器的设计提供了卓越的重复性时间和温度的线性度和定位。这种电容探测器,与CTI的671伺服驱动器,降低了光学定位误差,从而使单microradian级的定位性能,1.5 microradians低。

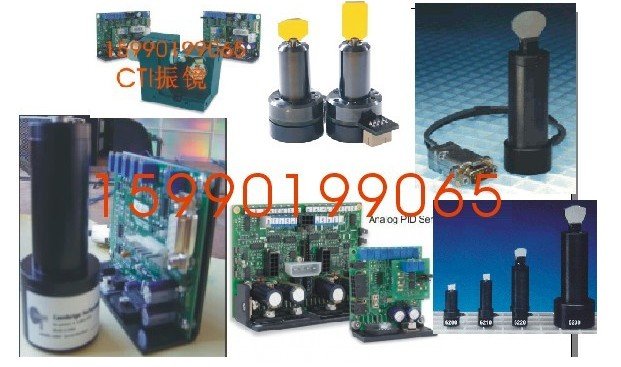

美国CTI振镜,美国剑桥高速扫描振镜,Cambrage Technology Inc系列扫描振镜

        振镜速度和步骤响应时间:高惯性力矩的动圈式设计,比允许的振镜系列高定位速度。在激烈的最先进的钕铁硼与动圈式低转子惯量设计结合磁铁磁场强度的状态给出了非常高振镜动圈式惯性高扭矩峰值并以优秀的摆动和抖动性能比均方根加速度。我们先进的执行器的设计与我们的671伺服驱动器相结合,让动圈式galvos达到速度高达1角的小范围变动1.5毫秒响应时间步千赫。
       高系统性能和可靠性随着时间:高级产品寿命和纪律的设计技术,在轴承技术和质量最好的制造工艺和工艺可靠性。制造质量保证性能的一致性,你需要设计的高品质系统剑桥科技的高标准要求在当今竞争激烈的市场。

CTI6450系列扫描振镜介绍

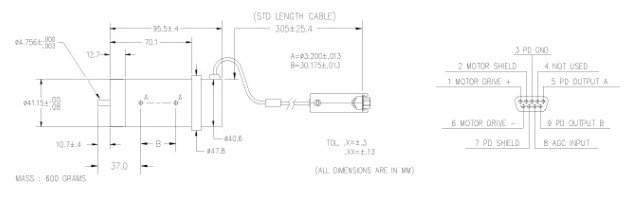

Model 6450 Moving Coil Closed Loop Galvanometer Based Optical Scanner with Capacitive Position Detector
Supports 12 mm apertures


Galvanometer Specifications
All Position Detector specifications apply with Cambridge Technology servo driver after a 30 second warm-up. All angles are in mechanical degrees. Consult manual for complete operating instruction.

Mechanical Specifications
Rated Angular Excursion: 40°
Rotor Inertia: 2.3 gm*cm2, +/-10%
Torque Constant: 0.45X106dyne-cm/amp, +/-10%
Maximum Coil Temperature: 150°C
Thermal Resistance (Coil to Case): 5.0°C/Watt, Max

Electrical Specifications/Drive Mechanism
Coil Resistance: 4.0 Ohms, +/-10%
Coil Inductance: 450uH, +/-10%
Back EMF Voltage: 0.8mV/degree/sec, +/-10%
RMS Current: 1.8 Amperes at Tcase of 50°C, Max
Peak Current: 6.0 Amperes, Max
Small Angle Step Response Time: 2.0ms, with balanced inertia matched load

Position Detector
Linearity: 99.9%, Minimum, over 40 degrees
Scale Drift: 50PPM/°C, Maximum
Zero Drift: 15 microradians/°C, Maximum
Repeatability, Short Term: 2 microradians
Output Signal, Common Mode: 970 microamperes with AGC voltage of 10VDC, +/-20%
Output Signal, Differential Mode: 21.5 µA/degree, at common mode current 970 µA, +/-20%


      美国剑桥公司全名CambridgeTechnologyINC,简称CTI,成立于1978年作为一个供应商,在生物医学研究领域的仪器仪表产品的开发商。当时他们建立技术创新,高品质的制造和客户承诺CTI的标准。在努力实现的精度和准确度的最高级别的产品,剑桥高速奠定了闭环振技术,现在是剑桥的独家产品重点的基础。本公司直接代理销售美国剑桥(CambridgeTechnologyINC)的各型号扫描振镜并提供维修服务。部分产品型号如:美国Cambridge Technology INC(剑桥6860、CTI6860、CTI6870、CTI6880、CTI6800、CTI6810、CTI6850、CTI VM-Series、CTI VM500plus、CTI 6231HB、CTI 6240H、CTI 6200、CTI6450、CTI 6210、CTI 6850P、CTI 6810P等。
