光模块：AI算力时代的“高速桥梁”
光模块是光纤通信系统中实现“电-光-电转换”的核心光电子器件。它主要由光发射器（激光器）、光接收器（光探测二极管）、功能电路（驱动芯片、前置放大器等）及光接口组成：发送端将电信号调制后驱动激光器发射光信号，接收端将光信号转换为电信号并放大输出。
作为光芯片、电芯片与光器件的系统集成体，光模块承载着数据中心、互联网云计算及5G通信等领域的高速信号传输任务。
当前，AI掀起的算力基础设施建设正加速演进。高速光模块作为数据中心内部与互联网络的关键部件，需求显著增长：400G光模块已广泛应用；800G光模块进入规模化商用阶段，2025年全球出货量预计达1800万—2000万只；1.6T光模块已启动量产导入，预计2026年实现规模放量。端口速率从400G向800G乃至1.6T的跃升、光学渗透率的持续提升以及单机光模块数量的暴增，共同对光模块制造工艺提出了前所未有的挑战。
工艺痛点：自动化决定量产上限 光模块制造的核心在于封装技术，其中COB（板上芯片）是当下高速光模块的主流方案。COB是将裸芯片直接贴装在PCB基板上，通过引线键合实现电气连接，以获得高集成度、小体积、良好散热及成本优势。

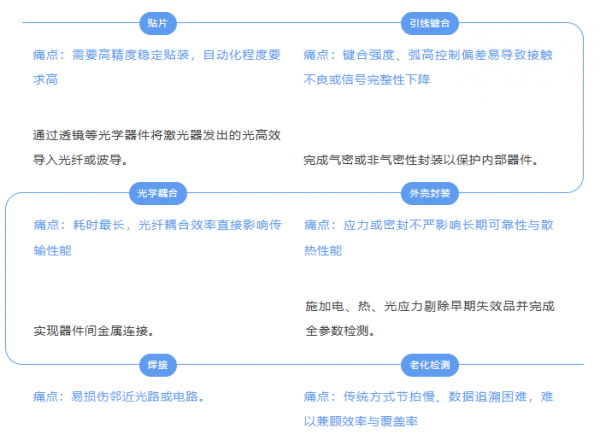

COB封装关键制程及痛点剖析 将芯片精密贴装至PCB或陶瓷基板等载体上。 利用金线或铝线将芯片焊盘与基板线路压合连接。 传统人工或半自动生产方式在多品种、高精度、大批量需求面前，已难以兼顾良率、效率与可追溯性。
全工序方案：破解规模量产难题 针对光模块制造自动化痛点，华工激光基于精密激光加工与自动化技术的深度融合，推出光模块智能制造整体解决方案，以四大产品系列解决从耦合、组装、检测到整线集成的核心痛点： COB/COC-耦合方案 光模块耦合智能装备 硅光芯片双Lens耦合智能装备 适用于光模块耦合、FA/AWG耦合、双lens耦合及高精高速固晶/共晶，实现微米级自动寻光、六轴精密对准与多通道并行耦合，支持VCSEL、硅光芯片、EML等光路元件的高效耦合与贴装，，显著提升耦合效率与光路一致性。
COB-组装方案 TX跳线粘接点胶智能装备 CuW基板自动组装智能装备 隔离器自动组装智能装备 覆盖FAU自动组装、Lens自动粘接、TX/RX跳线点胶、CuW基板组装、隔离器组装及防尘盖组装。替代人工操作，解决装配精度差、胶量不均、气泡多、一致性低等痛点，保障粘接强度与光学链路稳定性。
AOI检测方案 PCB来料自动AOI检测智能装备 键合后自动AOI检测智能装备 贴片后自动AOI检测智能装备 覆盖PCB来料、贴片后、键合后及模块成品自动AOI检测。实现从物料到成品的全流程外观与三维尺寸检测，2D/3D高分辨率成像，漏杀率≤0.2%，过杀率≤3%，检测速度达350PCS/H，支持数据追溯与质量闭环。 自动化智能产线 COB封装自动化生产线 模块组装检测自动化生产线 COC装料自动化生产线 覆盖COB封装自动化生产、模块组装检测自动化生产及COC装料自动化生产。实现上料至下包全流程智能生产，整线产能120-200PCS/H，良率99%，停机时间<2%，支持MES对接与全程数据追溯，兼容多品种快换产。
华工激光光模块智能制造整体解决方案已实现从物料上料至成品下包的全流程覆盖，为客户在400G/800G/1.6T光模块规模化生产中，同步提升制备精度、生产效率与长期可靠性。

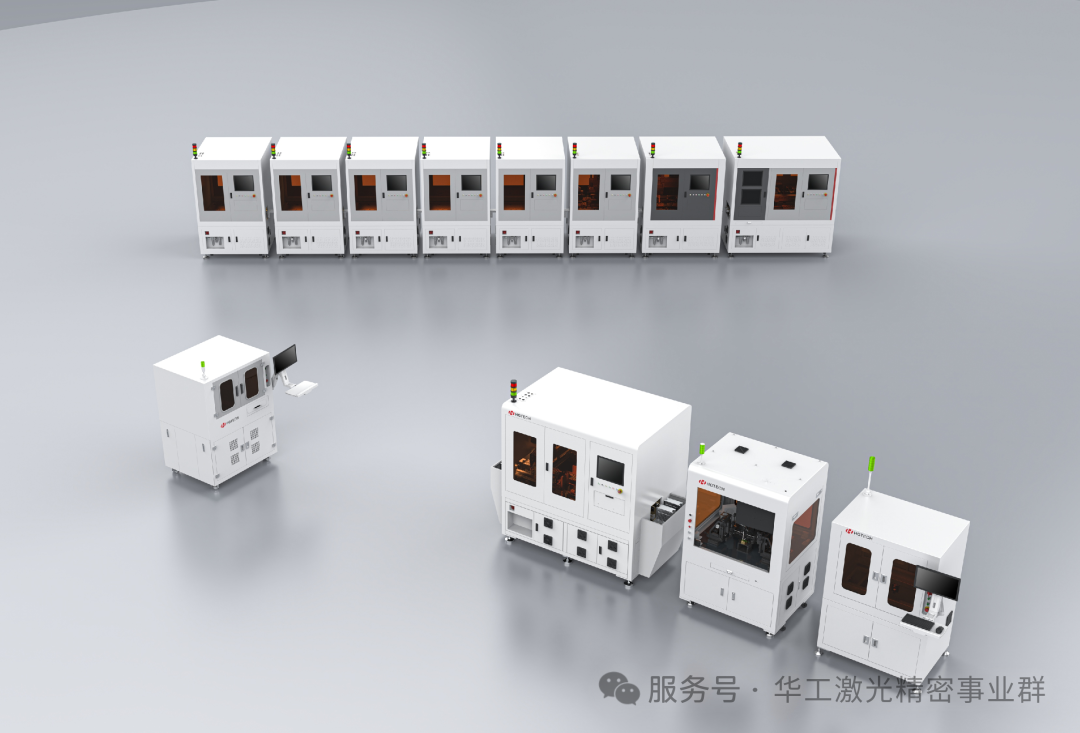

光模块智能制造整体解决方案
AI与算力网络驱动高速光通信向更小尺寸、更高速率、更低功耗方向发展，华工激光将持续深耕光模块智能制造领域，致力为5G、数据中心及AI算力网络建设提供坚实的技术与装备支撑，赋能全球数字基础设施的升级与创新。
