声光器件电源为声光调制器,声光移频器等声光器件提供高频的射频信号,驱动声光器件实现强度调制,快速开关,移频等应用。
21系列声光器件电源
技术参数
• 工作频率:27--300MHz+/-0.01%
• 射频输出功率:0.4,1,2W
• 模拟输入:+1 V=Full RF Power
0V=Minimum RF Power
• 数字输入:TTL High=Full RF Power
TTL Low=Minimum RF Power
• 上升沿时间:<30ns
• 输出接口:BNC 母接头
• 调制信号输入接口:BNC 母接头
• 输出阻抗:50欧
• 供电电源:+24VDC@1A
• 工作温度:+10℃ to +55℃
符号说明:
21XX-YYAM/AS/DM/DS
• XX - 射频频率MHz
• YY - 标称输出射频功率W
• AM – Analog Module
• AS – Analog System
• DM – Digital Module
• DS – Digital System
机器外形尺寸
M(Module):4.8" L x 1.61" H x 3.87" W
S(System):10.03"LX 3.48"H X 19.01"W
31系列声光器件电源
技术参数
• 工作频率:24--250MHz+/-0.01%
• 射频输出功率:2--20W
• 模拟输入:+1 V=Full RF Power
0V=Minimum RF Power
• 数字输入:TTL High=Full RF Power
TTL Low=Minimum RF Power
• 上升沿时间:<30ns
• 输出接口:BNC 母接头
• 调制信号输入接口:BNC 母接头
• 输出阻抗:50欧
• 供电电源:+24VDC@3A
• 工作温度:+10℃ to +55℃
符号说明:
31XX-YYAM/AS/DM/DS
• XX - 射频频率MHz
• YY - 标称输出射频功率W
• AM – Analog Module
• AS – Analog System
• DM – Digital Module
• DS – Digital System
机器外形尺寸
M(Module):4.8" L x 1.61" H x 3.87" W
S(System):10.03"LX 3.48"H X 19.01"W

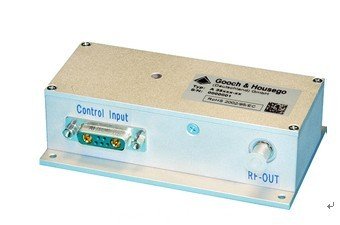

A35系列声光器件电源
技术参数
• 工作频率:40-350MHz(标准频率: 40, 80, 110, 150, 200 MHz)
• 射频输出功率:<5 W
• 频率精准度:< ±25 ppm
• 模拟输入:+1 V=Full RF Power
0V=Minimum RF Power
• 数字输入:TTL High= RF Power On
TTL Low=RF Power Off
• 上升沿时间:<25ns
• 输出接口:SMA 母接头
• 调制信号输入接口:BNC 母接头
• 输出阻抗:50欧
• 供电电源:+24VDC@1.5A
• 工作温度:+10℃ to +60℃
• 外形尺寸:120 L x 50 W x 36 Hmm
频率、功率可调的声光器件电源
频率、功率可调的驱动器,一种是数字频率合成器,一种是电压控制振荡器。
其中数字频率合成器又包括单通道和多通道数字信号合成器,各个通道可以单独调制频率、振幅和相位。
电压控制振动器也可以分为单通道和多通道电压控制振动器,它是通过改变电压来实现频率的控制。
型号 |
驱动器类型 |
通道数 |
功率/通道(mW) |
调整范围 (MHz) |
步长/电压 |
模拟调制 |
数字调制 |
上升时间(ns) |
工作电压 |
64020-200-2ADSDFS-A |
DFS |
1 |
2000 |
20-200 |
<1Hz |
0-1V |
TTL |
20 |
100-240VAC |
64020-200-2ADSDFS-A-2 |
DFS |
2 |
2000 |
20-200 |
<1Hz |
0-1V |
TTL |
20 |
100-240VAC |
64020-200-10ADSDFS-A-2 |
DFS |
2 |
10000 |
20-200 |
<1Hz |
0-1V |
TTL |
20 |
100-240VAC |
MSD040-150-0.2ADM-A5H-8X1 |
DFS |
8 |
50-200 |
40-150 |
1KHz |
0-5V/10KΩ |
TTL |
<150 |
24VDC |
21XXX-YYY-ZASVCO-2 |
VCO |
2 |
2000 |
35-300 |
2x(2-15V) |
2x(0-1V) |
- |
20 |
100-240VAC |
21XXX-YYY-ZASVCO |
VCO |
1 |
2000 |
35-300 |
2-15V |
0-1V |
- |
20 |
100-240VAC |
21XXX-YYY-ZAMVCO |
VCO |
1 |
2000 |
35-250 |
2-15V |
0–1V |
- |
20 |
24VDC |
64020-200-2ADSDFS-A |
DFS |
1 |
2W |
20-200 |
<1Hz |
0-1V |
TTL |
20 |
100-240VAC |
