激光显示技术原理和发展优势

星之球激光 来源:电子工程网2012-10-21 我要评论(0 )

激光显示 技术工作原理 激光显示系统主要由三基色 激光 光源、 光学 引擎和屏幕三部分组成。光学引擎则主要由红绿蓝三色光阀、合束X棱镜、 投影 镜头 和 驱动 光阀组成...

激光显示技术工作原理

  激光显示系统主要由三基色激光光源、光学引擎和屏幕三部分组成。光学引擎则主要由红绿蓝三色光阀、合束X棱镜、投影镜头驱动光阀组成,光阀驱动使光阀上分别生成红、绿、蓝三色对应的小画面,然后分别引入三色激光照明投影到屏幕上,即产生全色显示图像。充当光阀及驱动源的可以是各种微型显示系统、如LCDLCOS,DMD,GLV等。

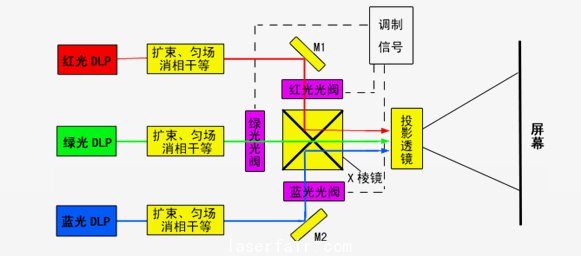

  其工作原理如下图所示:红、绿、蓝三色激光分别经过扩束、匀场、消相干后入射到相对应的光阀上,光阀上加有图像调制信号,经调制后的三色激光由X棱镜合色后入射到投影物镜,最后经投影物镜投射到屏幕,得到激光显示图像。



激光显示成像光路示意图

激光显示技术

  激光显示技术是继黑白显示、标准彩色显示、数字显示之后的下一代显示技术

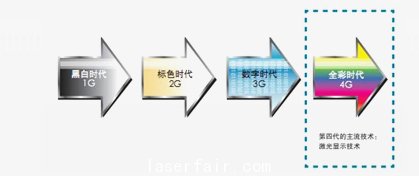

显示技术的四个时代

  显示技术历经黑白、标准彩色和数字显示时代后,将迎来大色域全色显示时代。标准彩色时代解决了黑白向彩色转换问题,数字时代把标准彩色时代的模拟信号转变为数字信号,从而解决了高分辨率画面稳定传输问题。在前三个显示时代,由于传统显示终端仅能覆盖人眼所能识别的色彩空间的30%,致使70%的色彩无法通过显示让人们来感知,颜色的真实再现是下一代显示技术的关键。



  激光显示技术是以红、绿、蓝(RGB)三基色激光为光源的显示技术,可以真实再现客观世界最丰富、艳丽的色彩,提供更具震撼的表现力。激光显示色域覆盖率可达90%,即NTSC标准的2倍以上,同时完全继承数字时代的高分辨率、数字信号等特征,实现人类有史以来最完美的色彩还原。因此,激光显示将成为下一代显示即大色域全色显示时代的主流技术。#p#分页标题#e#



  NTSC:部分录像带或视频光盘播放器的视频输出格式。 有两种NTSC (国家电视标准委员会)视频: NTSC 3.58和NTSC 4.43。 NTSC 3.58主要用于北美和日本。 NTSC 4.43 不太常用。

  色域:是对一种颜色进行编码的方法,也指一个技术系统能够产生的颜色的总和。

  色域覆盖率:是以马蹄形可见色域作为参照系表达彩色还原范围,如自然界有100万种色彩,传统的显示设备只能表现其中的30万种左右,而激光显示技术能表现90万种以上,基本上能真实还原自然界的所有色彩。

  色温:指的是光波在不同的能量下,人类眼睛所感受的颜色变化。在色温的计算上,是以Kelvin 为单位,黑体幅射的 0° Kelvin= 摄氏 -273 ° C 做为计算的起点。

  增益:屏幕将入射光导向观众的能力。无光泽白墙的增益为1。如果屏幕增益小于1,将削弱入射光;如果屏幕增益大于1,能将更多的入射光导向观众,但视角小。 例如:屏幕增益为10的屏幕所显示的图像,要比无光泽白墙所显示的图像亮10倍。 曲面屏幕通常比平面屏幕拥有更大的屏幕增益。

  亮度:在投影显示应用中,亮度通常描述一个表面(如一个屏幕)发出的光的量。以每平方米尺烛光或兰伯特来计量亮度。

  对比度:是画面黑与白的比值,也就是从黑到白的渐变层次。比值越大,从黑到白的渐变层次就越多,从而色彩表现越丰富。

  流明:是投影仪主要的技术指标,通常是以光通量来表示。

  光通量:是描述单位时间内光源辐射产生视觉响应强弱的能力,单位是流明,也叫明亮度。

  变焦:通过变焦镜头调节图像的大小。

#p#分页标题#e#激光显示的优势

  •高品质的图像

  新的图像再现技术充分利用了激光本身的优点。在光的传播方式上,激光光源与传统的白炽灯有着本质上的不同:普通白炽灯的光线向所有方向发射,而激光器将所有的光线都聚集在一个平行的光束中。此外,激光放映机比传统放映机能够表达更大的颜色范围,提供更加清晰的图像。高清晰度使得激光放映机能够用于传统放映机不适用的一些领域。

  •应用范围更广

  激光显示技术不仅可以进入现有的激光电影机、激光投影机、激光背投电视、激光背投拼接墙等显示产品市场,应用于家庭影院、大屏幕指挥显示系统、公共信息大屏幕、数码影院、家庭影院、飞行员模拟训练、水幕成像表演等领域。可在超大屏幕展现更逼真、更绚丽的动态图像,实现其他显示技术所不能达到的视觉震撼效果。

  •寿命长维护费用低

  激光光源具有冷光源特性,其寿命是传统电视光源寿命的10倍以上,已经被证明可以达到5万小时,但理论上可以超过10万小时。
