科学家意外创造全新LED设计,发光功率提升,还能转换成激光

星之球科技 来源:新浪科技综合2020-08-24 我要评论(0 )

  发光二极管(LED)是现代住宅、工业和汽车照明等领域广泛应用的理想照明光源,但是 LED 却有种技术限制被称为 “光效下降” 效应。  这种限制通俗来讲,就是 LED ...

  发光二极管(LED)是现代住宅、工业和汽车照明等领域广泛应用的理想照明光源,但是 LED 却有种技术限制被称为 “光效下降” 效应。

  这种限制通俗来讲,就是 LED 只在低电流 (仅几十毫安) 下可以最有效地工作,而随着输入电流的增大,发光效率反而会逐渐降低。这意味着要维持照明效率,LED 必须在较低的电流下工作,且由于 LED“光效下降”效应,我们必须增大 LED 器件的面积,或在一个灯泡中增加更多的 LED,从而在不牺牲效率的同时增加亮度,这不仅限制了所有商用 LED 的性能提升,也将亚微米级 LED 和激光器的输出功率限制为纳瓦。

  不过,新的研究发现可能会从根本上改变这种情况。日前,由美国国家标准与技术研究所(NIST)牵头的科研小组开发了一种新型 LED 设计:“鳍式”LED(Fin LED),这种设计可以产生微瓦级的输出功率,比现有的纳米级 LED 和激光器高出约 1000 倍,可能是克服 LED 光源效率限制的关键一步。

  该研究小组还包括来自马里兰大学、伦斯勒理工学院和 IBM 托马斯 ·J· 沃森研究中心的多位科学家,论文发表在《科学进展》(Science Advances)杂志上,LED 亮度的大幅提高以及产生激光的能力等特性,都有望使该技术产生更多衍生价值。

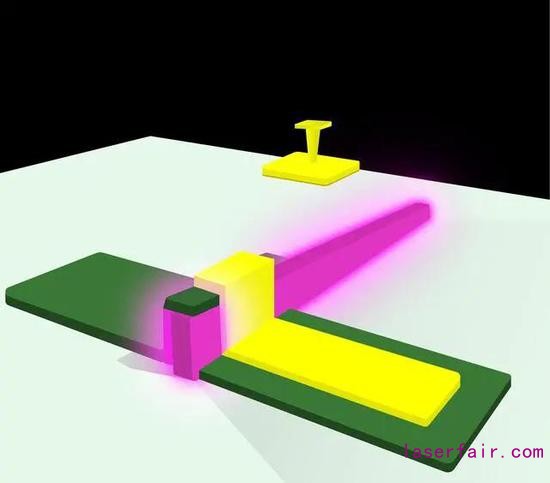

图|“鳍式”LED 像素设计包括发光的氧化锌“鳍”(紫色)、隔离介电材料(绿色)和金属触点(黄色)(来源:NIST)

图|“鳍式”LED 像素设计包括发光的氧化锌“鳍”(紫色)、隔离介电材料(绿色)和金属触点(黄色)(来源:NIST)


  NIST 负责构思 LED 新设计的专家巴巴克 · 尼古巴赫(Babak Nikoobakht)说:“这是制造 LED 的全新架构,我们使用的材料与传统 LED 相同,区别在于它们的形状不同。”

  LED 早在 1962 年就由美国通用电气公司研究员尼克 · 何伦亚克(Nick Holonyak)发明,当初只有红色。2014 年度,诺贝尔物理学奖授予了三名日本科学家(赤崎勇、天野浩和中村修二),以表彰他们发明了蓝光 LED 技术,开创了照明新时代。

  虽然有几十年的技术发展史,但即使是现代的 LED 产品,其局限性也使它们的设计师们感到沮丧。在某种程度上,给一个 LED 输入更多的电能会使它发光更明亮,但是达到一个临界点后,就会只剩工作温度剧增,而亮度却会大幅衰减,这使得 LED 的光效输出一直难有突破,如果可以消除 LED 光效下降问题,我们就可以简单地通过增加驱动电流来使 LED 变得更亮。

  有意思的是,研究人员开发的新设计,最初并不是为了着手解决 “光效下降” 这个问题,他们原打算制造一种微型 LED,用于非常小的应用,例如 NIST 正在研究的芯片实验室技术。

  研究小组对 LED 发光部分进行了全新的构建:与常规 LED 所采用的平面设计不同,他们使用长而细的氧化锌线束(称为鳍片)构建了光源,每个鳍的长度仅约 5 微米,大约是人类头发平均宽度的十分之一,它们组成的鳍阵列看起来像一个微小的梳子,可以延伸到 1 厘米或更大的区域。

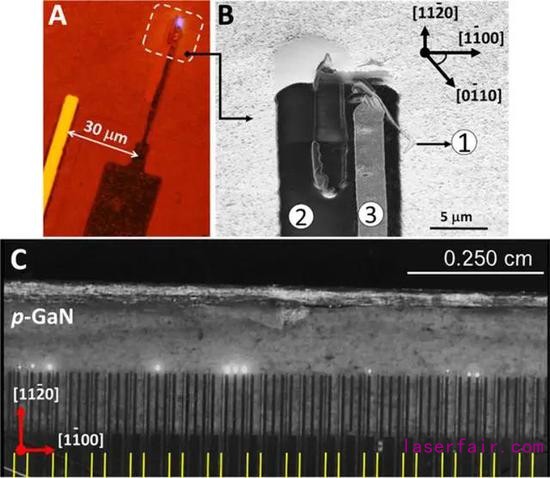

图|鳍式 LED 像素和阵列光学图像(来源:Science Advances)

图|鳍式 LED 像素和阵列光学图像(来源:Science Advances)


  尼古巴赫说:“我们看到了鳍片的机会,因为我认为鳍片的细长形状和较大的侧面可以接收更多的电流。一开始我们只是想测试一下新设计的‘极限’,我们开始加大电流,想办法把它开到烧坏为止,但它总是越来越亮。”

  典型的面积小于平方微米的 LED 发光功率约为 22 纳瓦,但这种新型 LED 最多可产生 20 微瓦,将发光功率最高提升近 1000 倍。这表明该设计克服了 LED 的光效下降障碍,从而使光源更明亮。

  “这是我见过的最有效的解决方案之一。”南卡罗来纳大学电气工程教授格里戈里 · 西敏(Grigory Simin)评价说,学界和产业界多年来一直致力于提高 LED 的效率,而其他方法在应用于亚微米级的 LED 时通常会遇到技术问题,这种方法却做得很好。”

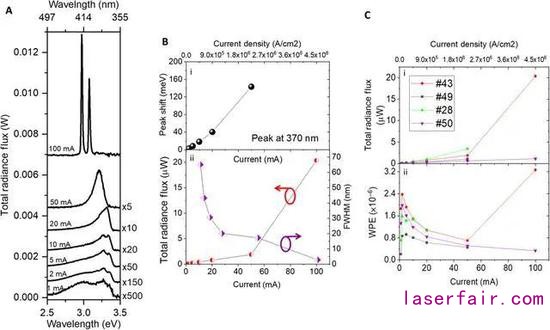

图|在高电流密度下,鳍式 LED 过渡到鳍式激光器(来源:Science Advances)

图|在高电流密度下,鳍式 LED 过渡到鳍式激光器(来源:Science Advances)


  当在实验中不断加大电流时,研究小组又有了一个惊人发现。虽然 LED 起初在一定波长范围内发光,但其最终会缩小为深紫色的两个波长,他们的微型 LED 竟然变成了一个微小的激光器,实验记录到的电流密度为 1000 kA/cm 2,LED 转换为激光,亮度超过 20 微瓦。

  “将 LED 转换成激光需要很大的努力。通常,需要将 LED 耦合到谐振腔,谐振腔才能使光线反弹以产生激光。” 尼古巴赫说。“但鳍式设计可以独立完成全部工作。”微型激光器的应用也非常多,不仅在化学传感方面,而且在下一代手持式通信产品、高清显示器和消毒方面也是如此。

  尼古巴赫认为:“这种全新 LED 设计作为重要的构建基块具有很大的潜力。” “虽然这不是人们制造的最小的激光器,但它是一个非常明亮的激光器,且不存在效率下降的问题,将会大有用处。”

  研究结论中指出,这项发现令人鼓舞,代表了 LED 设计体系结构的重要一步,可以克服 LED 中的 “电流密度下降” 和“温度下降”效应,以最大化其每个像素可实现的输出功率。
