如何检验激光切割机切割质量

来源:gnlaser2017-03-08 我要评论(0 )

激光切割机的质量好坏主要看其切割质量,这是检验设备质量最直接的办法。对于新客户来讲,在购买设备的时候都会要求先看激光切割机打样,打样除了看设备的切割速度,那...

激光切割机的质量好坏主要看其切割质量,这是检验设备质量最直接的办法。对于新客户来讲,在购买设备的时候都会要求先看激光切割机打样,打样除了看设备的切割速度,那就是要看样件的切割质量,那么切割质量如何看,要注意哪些方面呢?下面就来给大家详细介绍下。

激光切割机切割质量如何看?下面九条标准少不了:

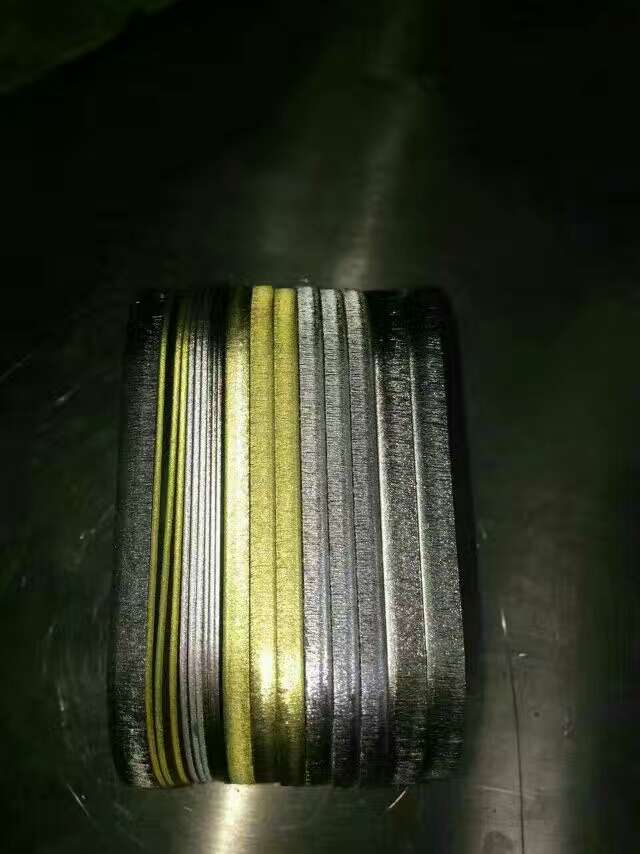

1.粗糙度。激光切割断面会形成垂直的纹路,纹路的深度决定了切割表面的粗糙度,越浅的纹路,切割断面就越光滑。粗糙度不仅影响边缘的外观,还影响摩擦特性,大多数情况下,需要尽量降低粗糙度,所以纹路越浅,切割质量就越高。

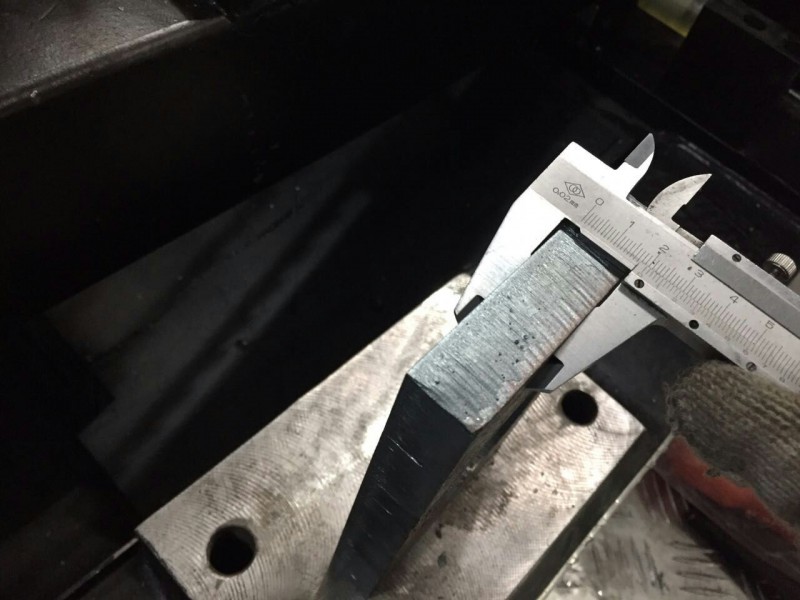

2.垂直度。如何钣金的厚度超过10mm,切割边缘的垂直度非常的重要。远离焦点时,激光束变得发散,根据焦点的位置,切割朝着顶部或者底部变宽。切割边缘偏离垂直线百分之几毫米,边缘越垂直,切割质量越高。
3.切割宽度。切口宽度一般来说不影响切割质量,仅仅在部件内部形成特别精密的轮廓时,切割宽度才有重要影响,这是因为切割宽度决定了轮廓的最小内经,当板材厚度增加时,切割宽度也随之增加。所以想要保证同等高精度,不管切口宽度多大,工件在激光切割机的加工区域应该是恒定的。

4.纹路。高速切割厚板时,熔融金属不会出现于垂直激光束下方的切口里,反而会在激光束偏后处喷出来。结果,弯曲的纹路在切割边缘形成了,纹路紧紧跟随移动的激光束,为了修正这个问题,在切割加工结尾时降低进给速率,可以大大消除纹路的行成。

5.毛刺。毛刺的形成时决定激光切割质量的一个非常重要的影响因素,因为毛刺的去除需要额外的工作量,所以毛刺量的严重和多少是能直观判断切割的质量。

6.材料沉积。激光切割机在开始熔化穿孔前先在工件表面碰上一层含油的特殊液体。切割过程中,由于气化且各种材料不用,客户用风吹除切口,但是向上或向下排出也会在表面形成沉积。

7.凹陷和腐蚀。凹陷和腐蚀对切割边缘的表面有不利影响,影响外观。他们出现在一般本应避免的切割误差中。

8.热影响区域。激光切割中,沿着切口附近的区域被加热。同时,金属的结构发生变化。例如,一些金属会发生硬化。热影响区域指的是内部结构发生变化的区域的深度。
9.变形。如果切割使得部件急剧加热,它就会变形。精细加工中这一点尤为重要,因为这里的轮廓和连接片通常只有十分之几毫米宽。控制激光功率以及使用短激光脉冲可以减少部件变热,避免变形。
