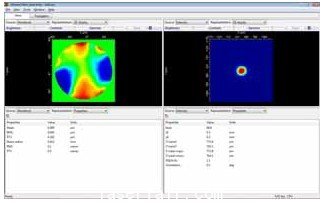

DWC 数码波前摄像机具有杰出的测量能力，可用来进行实验室科学研究或为工业特殊研发目的所服务。DWC数码波前摄像机是一款灵巧的光学设备，能够提供目前波前分析领域最高的分辨率与良好的动态范围。提供的配套波前分析软件能够很快从任何高分辨率波前相机采集数据，进行波前获得、测量和分析等工作，是从自动获取到波前展示、分析和报告的有效工具，并提供2D和3D等多种界面。
特点：
•光相位及光强同步测量
•高分辨率波前分析图
•离轴，像散，离焦及高阶像差的实时监测
•即插即用，实时读取
•小巧轻便，方便测量
•即插即用型USB波前传感器
Zernike系数测量
3D波面图绘制
可测量：
离轴、离焦、像散、慧差像差、高阶像差、调制传递函数，点扩散函数等参数
波前及光强仿形
应用
•高精度光束分析
•采用空间光束调制器进行光束监测和分析
•复杂光路的波前分析
•低阶和高阶像差测量
•激光光束特性
•自适应光学
主要技术参数：
|

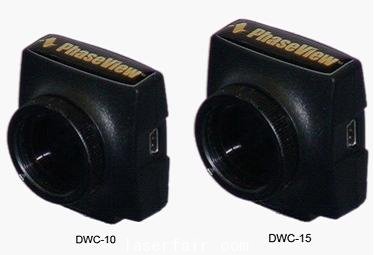

型号 |
DWC-10 |
DWC-15 |
|
相机分辨率 |
1280 x 1024 |
1280 x 1024 |
|
像素尺寸 |
5.20 μm |
5.20 μm |
|
最大帧频率 |
15Hz |
15Hz |
|
曝光时间 |
40 μs –70 ms |
37 μs –970 ms |
|
像素位深 |
10 Bit |
10 Bit |
|
波长 |
400 – 900 nm |
350 – 1100 nm |
|
波前图数据点 |
350 x 350 |
350 x 350 |
|
平面波前分辨率 |
< 1 μm |
5.20 μm |
|
自由孔径直径 |
2 mm |
2 mm |
|
测量参数 |
位置，尺寸，光强，像差 |
位置，尺寸，光强，像差 |
|
相机系统饱和 |
1.70μW/cm2, 0.9nW/cm2 (CW@ 633 nm, w/o ND filters) |
1.70μW/cm2, 0.9nW/cm2 (CW@ 633 nm, w/o ND filters) |
|
像差范围 |
波前斜率，离焦，棱镜 |
低阶和高阶像差 （可达36阶泽尼克系数） |
|
波前精度 |
λ/ 15 rms @ 633nm |
λ/ 15 rms @ 633nm |
|
波前敏感度 |
λ/ 50 rms @ 633nm |
λ/ 50 rms @ 633nm |
|
波前斜率范围 |
> 15° |
> 15° |
|
波前斜率准确度 |
6 μrad |
6 μrad |
|
焦点范围 |
1200λ |
1200λ |
|
接口 |
C |
C |
|
计算机接口 |
USB 2.0 |
USB 2.0 |
|
重量及尺寸 |
350g ‐ 55 x 41 x 80 mm |
350g ‐ 44 x 44x 25.4mm |
