中国团队在《Scientific Reports》发表偏振测深激光雷达研究

激光制造网 来源:全球海洋科技2026-10-27 我要评论(0 )

10月24日,中国团队在《Scientific Reports》发表偏振测深激光雷达研究。论文模拟了激光穿过分层海水后的回波变化。在信噪比高于25分贝的设定下,联合使用两种偏振通道...

10月24日,中国团队在《Scientific Reports》发表偏振测深激光雷达研究。论文模拟了激光穿过分层海水后的回波变化。在信噪比高于25分贝的设定下,联合使用两种偏振通道,可把分层引起的海底检测偏差从约0.34米压到约0.10米。结果来自数值模拟,尚未进入机载外场验证。

分层海水中的偏振测深激光传播与回波结构论文图1,展示分层水柱、激光传播与海底回波关系。图片来源:论文作者,Scientific Reports,CC BY-NC-ND 4.0;原图未改编,仅等比例缩放。

海水并不是一层均匀介质

机载测深激光雷达通过水面回波与海底回波之间的时间差估算水深。常见模型会把水柱简化成均匀介质,但近岸海域经常存在温度、盐度或悬浮物随深度变化的分层。光在不同层中的散射与偏振状态随之改变,底部回波的形状和峰值位置也会偏移。

论文把这种影响放进蒙特卡洛光子传输模型,并比较共偏振与交叉偏振两个接收通道。模型逐步追踪大量光子在水体中的传播、散射、吸收和到达接收器的过程,再把这些光子汇成回波波形。

两条偏振通道对水体后向散射和海底反射的响应不同。联合读取相当于多了一组辨认“水柱信号”与“海底信号”的线索。研究团队再用不同信噪比测试检测算法,观察误差何时趋于稳定。

这里的“偏振”,可以理解为光波电场振动方向的组织状态。光子在水中多次散射后,原有偏振会逐渐被打乱;海底反射则可能保留不同程度的偏振特征。两种通道先分开记录,再共同判断峰值位置,这便是方法获得额外信息的来源。

0.10米对应一组明确条件

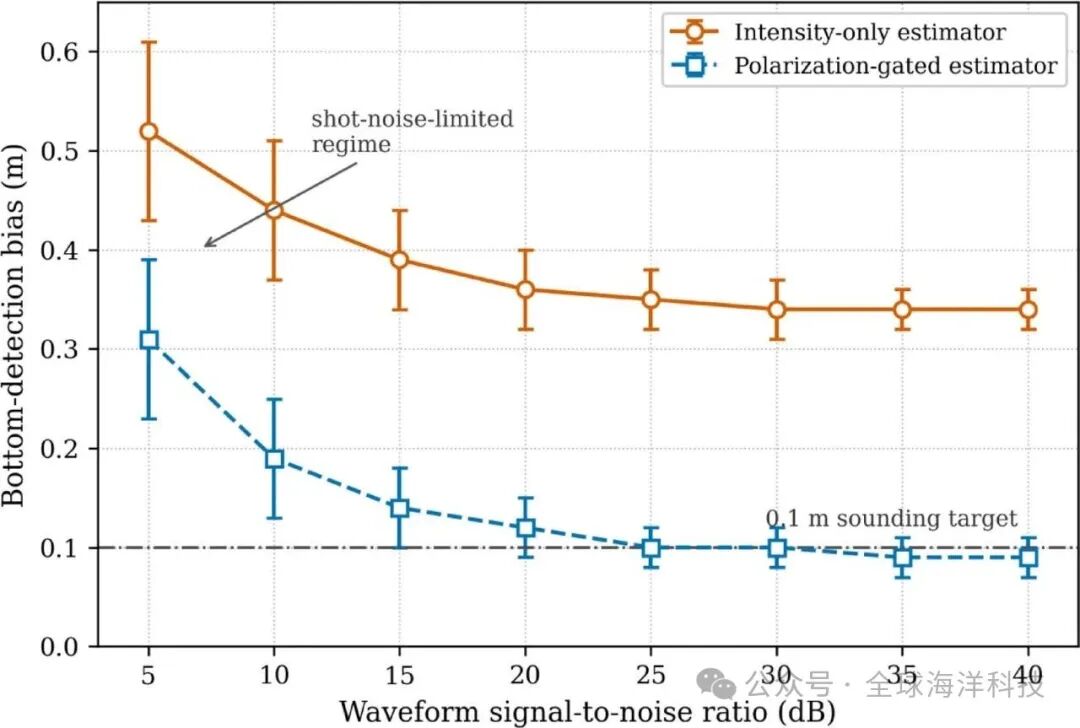

信噪比变化下的海底检测偏差比较论文图10,比较不同信噪比下的检测偏差。图片来源:论文作者,Scientific Reports,CC BY-NC-ND 4.0;原图未改编,仅等比例缩放。

图中的改善有清楚边界:水体按水平平层处理,海面设为静态,海底形态与光学参数由模型给定。当信噪比较低时,噪声仍会遮住回波差异;高于25分贝后,双通道联合结果才稳定接近约0.10米。

0.34米与0.10米描述的是模型中海底回波检测位置的偏差,不是水深本身,也不是重复测量的标准差。读者比较数字时,要同时保留“分层场景”“检测偏差”“信噪比高于25分贝”三项限定。

这项研究处在算法与数值验证阶段,适用范围由模型参数限定。它回答的是一个更基础的问题:若水柱分层导致系统性偏差,偏振信息能否为校正提供额外约束。数值结果显示可行,水池、船载或机载实测波形将是检验模型的下一层证据。

对浅海测绘有什么用

近岸航道、海岛礁盘和海岸工程常遇到水体快速变化。温跃层、淡水羽状流或颗粒物分布都可能改变回波。单纯增加激光功率未必能分清这些影响,因为更强的水体散射也会随之进入接收器。

对工程人员,值得复用的是验证顺序:先记录水体分层与浑浊度,再看仪器信噪比和偏振通道,最后把模型误差同真实控制点比较。这个顺序能把模拟偏差与现场测深误差分开评估,也为外场试验需要同步采集哪些水文数据提供清单。

外场验证还要面对波浪造成的水面倾斜、海底坡度、平台姿态和导航误差。它们会同水柱分层一起进入最终测深结果。只有把各项误差逐层隔离,0.10米的模拟改善才能转换成对工程测量真正有意义的精度增益。

这篇论文把“海水不均匀”从背景条件变成可计算的误差来源,也为实测设计指出了需要同时保存的水文和回波信息。
