图片源于网络

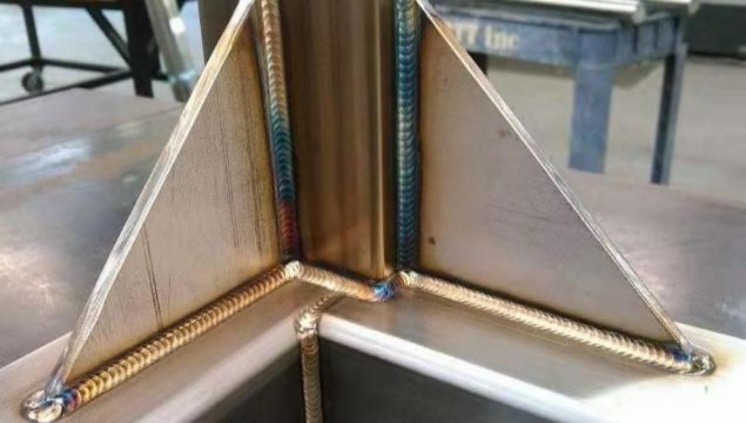

弧焊是结构制造的支柱——3–10mm 钢、铝、不锈钢，广泛应用于造船、修配厂、汽车车架线。成熟、灵活、对配合不良具备较好的容忍度。

它也以约 500–800mm/min 的速度运行典型结构焊接。需要熟练操作员操作每个焊枪。在较薄部分产生宽热影响区导致变形，并产生大量焊后清理——飞溅、熔渣、打磨。

对于需要145分钟电弧时间的焊接，真正的成本不仅仅是焊材。是操作员、是设置、是焊后打磨、是变形返工、是拖累每个下游产量的吞吐量瓶颈。

原本耗时145分钟的焊接，激光MIG仅需约26分钟。

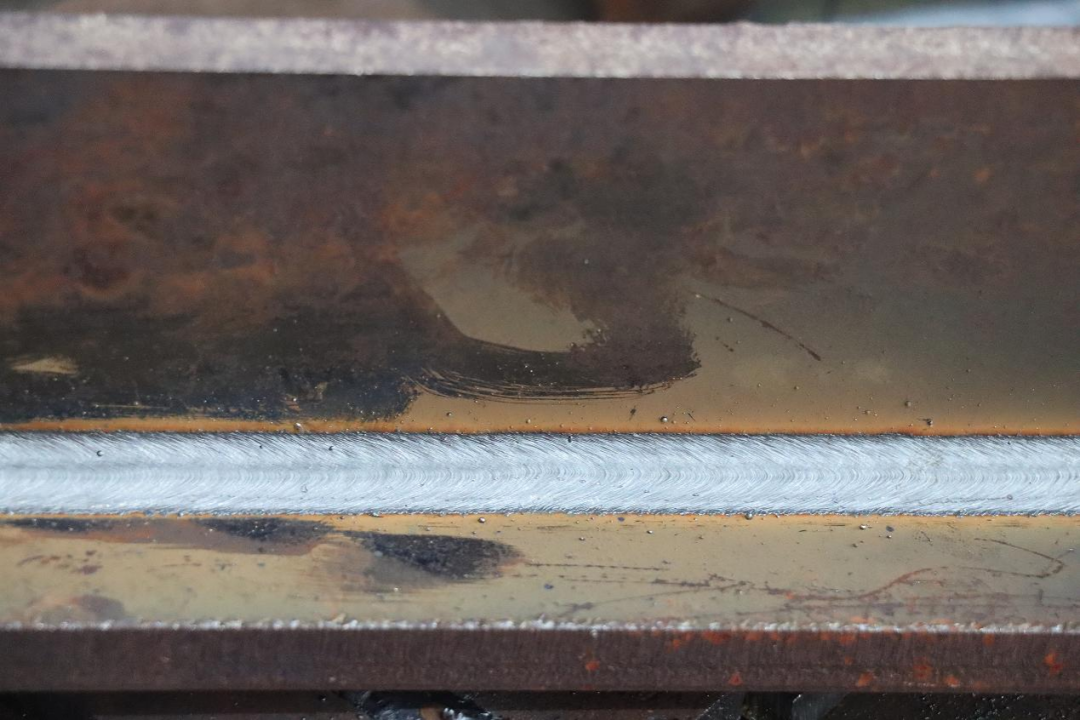

激光MIG（激光电弧混合焊接）将光纤激光器与常规MIG送丝结合在单次通过中：

激光创建深、稳定的小孔——以弧焊无法达到的速度实现完全穿透。MIG电弧紧随其后，立即填充接头——弥合激光本身无法承受的配合间隙（高达1–2mm）

这不是激光焊接取代MIG，而是激光与 MIG 各自完成对方无法实现的工作。

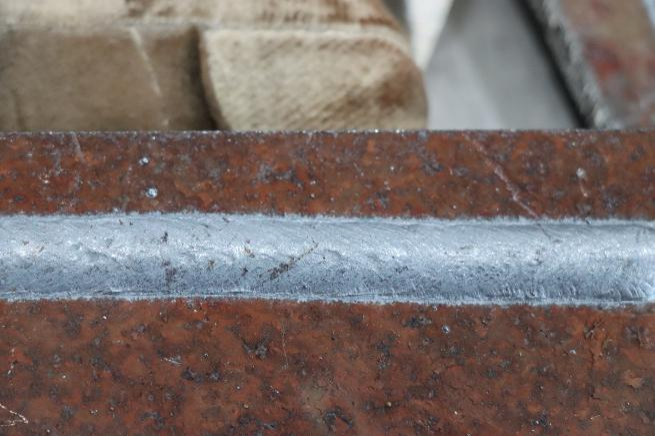

速度：4kW混合配置在6–10mm结构钢上达到 2,000–4,000 mm/min——对比弧焊仅500–800 mm/min

热输入：更小的HAZ、更少变形、更少焊后校正

穿透：激光小孔单次通过实现完全穿透——弧焊需要多次通过

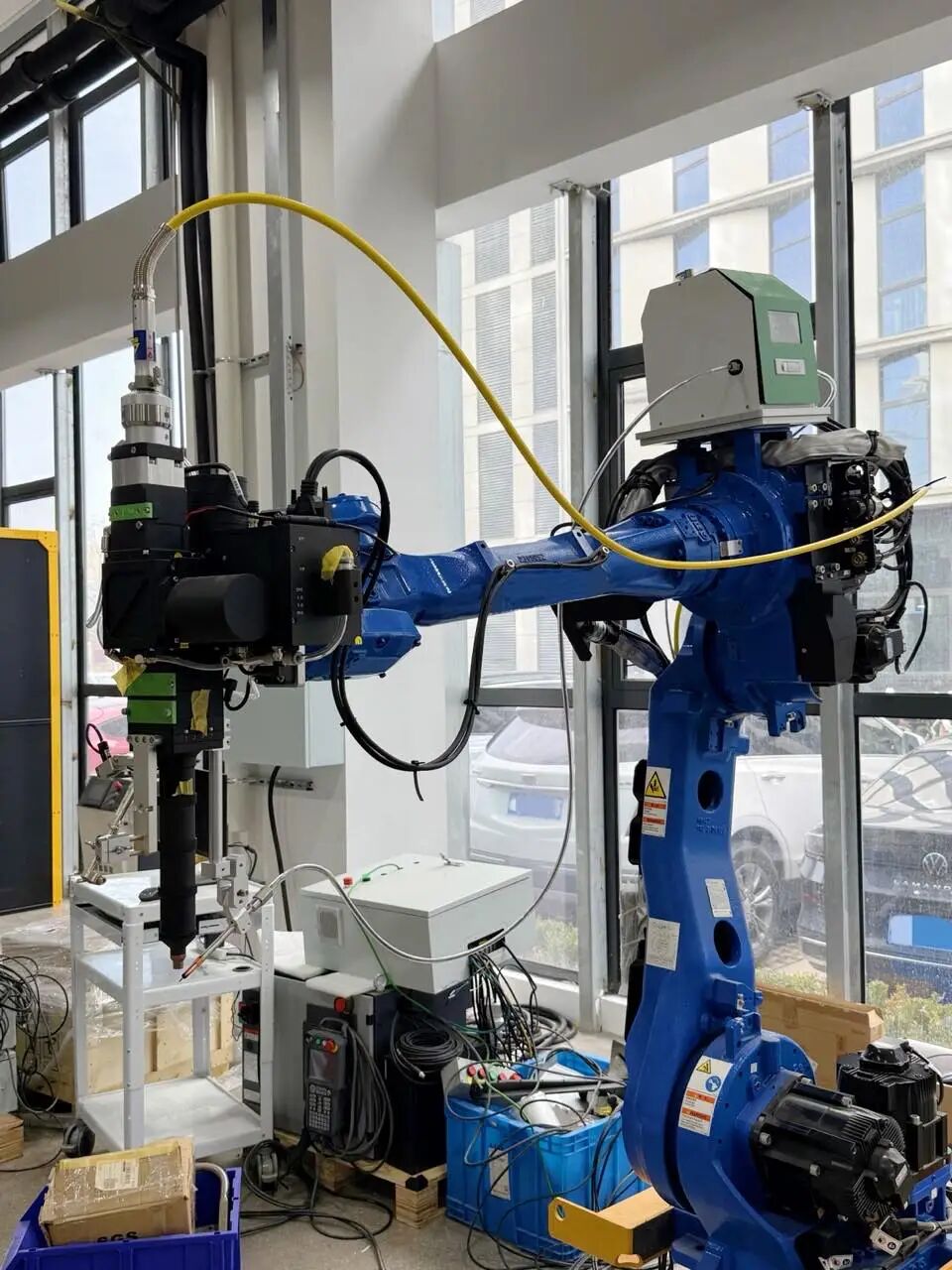

自动化：完全自动化——适配协作机器人、安装在机器人上或固定单元

适合：结构钢和铝，3–10mm壁厚；标准结构接头几何；可计算ROI的周期缩短生产线；焊工短缺的生产线。

不适合：配合很差（间隙>2mm）；薄板（<2mm）；高度不规则或短周期焊接；重熔敷的厚板（>15mm）。

激光MIG资本设备投资回收期：约14个月。

焊工短缺不是暂时的——劳动力老龄化是结构性问题。光纤激光器成本已下降——4kW 生产级光纤激光器如今仅为早年价格的一小部分。协作机器人使灵活自动化成为可能——适合高混合、低批量工作。

工艺升级需要可靠的激光器硬件与工艺支撑。如果您正在评估激光 MIG 复合焊落地可行性，光惠激光具备成熟的光纤激光方案与配套工艺经验，可协助开展试样测试、工艺调试及相关技术支持。
