激光光学元器件市场分析-光隔离器

来源:高维咨询2022-03-30 我要评论(0 )

一、光隔离器的概念及应用光隔离器是只允许光沿一个方向通过而在反方向阻挡光通过的光无源器件,在对反射光敏感的电子仪器诸如半导体激光器等中应用广泛,阻止因反射光...

一、光隔离器的概念及应用

光隔离器是只允许光沿一个方向通过而在反方向阻挡光通过的光无源器件,在对反射光敏感的电子仪器诸如半导体激光器等中应用广泛,阻止因反射光导致的性能恶化和损坏。光隔离器的主要应用领域包括光纤激光器、光纤放大器、光纤CATV、相干光通信等。

(1)光纤激光器

在光纤激光器中,隔离器主要被用来避免光路中的回波对光源、泵浦源以及其他发光器件造成干扰和损伤。以脉冲光纤激光器为例,其主要由种子源激光器、隔离器、泵浦激光器、有源光纤等部件构成。隔离器主要用于激光器各级之间光隔离,使得光脉冲单向传输,避免反射光损伤激光器。其中种子源与一级放大器之间的光纤隔离器用于保护种子源激光器;一级与二级放大器之间的隔离器用于保护一级放大器;输出隔离器为光纤输入、空间准直光输出隔离器,用于将光纤内的激光器转换为空间准直光束输出,并隔离回返光,保护二级放大器。

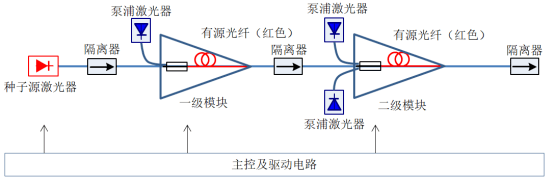

图表 1:脉冲光纤激光器的结构及隔离器的作用

(2)光纤放大器

光纤放大器主要由掺铒光纤、泵源、隔离器、波分复用器等部分组成。其中掺铒光纤是放大器最基础、关键的器件;泵源的作用是用来向掺铒光纤提供能量,将基态的铒离子(Er3+)激励到高能态,致使粒子数发生反转,从而产生受激辐射;隔离器主要用来防止放大器产生自激振荡。

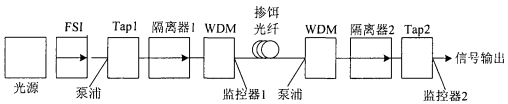

图表 2:光纤放大器(EDFA)结构

(3)CATV网

多路径信号在光纤CATV网络中传播时,必须使用高线性、小畸变、大输出功率和低噪声的DFB激光器,光器件上必须装上隔离器,以保证反射信号得到足够的衰减。由于模拟信号抗干扰能力较数字信号差,所以对光隔离器的要求更高,常采用的双级隔离器。

二、光隔离器市场规模及前景分析

目前光隔离器产品主要应用于通讯领域,光纤激光器、CATV等领域使用的光隔离器较少,电信领域的光隔离器占整体市场的比重在七成左右。从市场规模来看,根据全球知名咨询机构RESEARCH AND MARKETS发布的《Micro-Optic Component Optical Isolators & Fiber Optic Circulators Global Market Forecast & Analysis 2020-2025》,2020年,全球光隔离器市场规模约6.63亿美元。

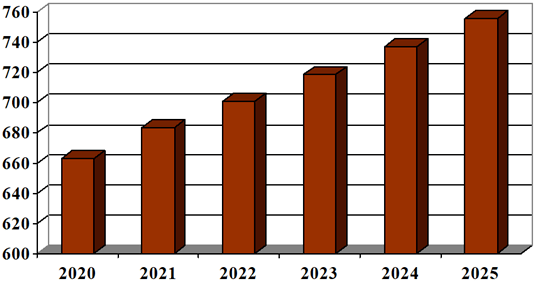

图表 3:全球光隔离器市场规模(单位:百万美元)

从市场前景来看,光隔离器主要应用于光通信及光纤激光器领域。光通信领域,目前正处于5G建设的高峰期,伴随着带宽需求增长、移动通信流量增长、通信网络升级等,固定资产投资逐步加大,国内光通信市场处于稳定增长阶段,为光隔离器等光通讯器件行业带来新的发展空间。光纤激光器领域,伴随着我国传统制造业转型升级、先进制造业快速发展,作为激光加工设备的核心部件,激光器将面临前所未有的发展机遇,光纤激光器的快速发展必将推动光纤激光器件的需求,为光隔离器等光纤激光器件生产商带来良好的发展机遇。

三、光隔离器主要企业分析

1.光迅科技

武汉光迅科技股份有限公司(简称“光迅科技”)成立于2001年,主要从事光通信领域内光电子器件的开发及制造。公司产品主要应用通信(产品主要有光放大器、隔离器、波分复用器、长距离光收发模块等)、数据网络领域(光收发模块)。

2.光库科技

珠海光库科技股份有限公司(简称“光库科技”)是一家专业从事光纤器件的设计、研发、生产、销售及服务的高新技术企业。公司主要产品为光纤激光器件和光通讯器件,按照功能可以分为隔离器、合束器、波分复用器、分束/耦合器等,产品主要应用于光纤激光器、光通讯领域。

2020年,光库科技实现营业收入49,160.41万元,其中光纤激光器件(包括隔离器、合束器、分束/耦合器)营收25,427.07万元,公司隔离器产品的市场客户主要包括杰普特、创鑫激光等。

3.Electro-Optics Technology

Electro-Optics Technology(简称“EOT”)成立于1987年,总部位于美国,公司是一家高功率激光系统组件和诊断设备的制造商和供应商,致力于OEM和自定义应用的研发和生产。公司目前生产的产品包括:应用在各类激光器中的法拉第旋转器和光学隔离器、光电探测器和光纤耦合高功率激光准直器等。

4.福晶科技

福晶科技早期主要以非线性光学晶体、激光晶体元器件为主要业务,后期逐渐拓展激光器件产品,2020年福晶科技激光器件业务营收已经达到1.08亿元。

公司的隔离器产品主要包括高功率隔离器+扩束镜、高功率尾纤型自由空间隔离器、高功率自由空间隔离器、高功率在线型隔离器、高功率保险隔离器等。
