阅读 | 订阅
阅读 | 订阅
深度解读

合肥研究院在中红外Er掺杂激光晶体研究方面获进展

星之球科技 来源:中国科学院网站2018-10-26 我要评论(0 )

近期,中国科学院合肥物质科学研究院安徽光学精密机械研究所研究员孙敦陆课题组在Er3+掺杂中红外激光晶体研究方面再次取得一系列

 近期,中国科学院合肥物质科学研究院安徽光学精密机械研究所研究员孙敦陆课题组在Er3+掺杂中红外激光晶体研究方面再次取得一系列研究新进展:在一种抗辐射激光晶体上进一步实现了高功率、高重复频率的2.79微米输出;在另一种晶体上实现了2.71和2.73微米双波长偏振激光输出。相关研究结果已分别发表在Optics Letters、Optics Express 和Optical Materials 上。

  2.7–3微米中红外激光在生物医学、科学研究和大气探测等方面有着广泛的应用。特别是高峰值功率和高重复频率的2.7–3微米激光,在光电对抗和非线性光学领域的应用引起了广泛关注。

  在前期研究工作的基础上,该课题组采用966nmLD侧面泵浦方式,进一步研究了Er,Pr:GYSGG晶体的激光性能。在重复频率为125赫兹、脉冲宽度200微秒条件下,实现了最大输出功率8.86瓦、电光效率和斜效率分别为7.7%和14.8%的激光输出。结果表明,通过掺入退激活离子Pr3+和LD侧面泵浦,可获得高性能的2.79 微米激光。

  此外,该课题组还在Er:YAP晶体上实现了LD端面泵浦的2710和2728纳米双波长偏振激光输出。通过不同尺寸Er:YAP晶体元件的热模拟分析、激光性能和光束质量的对比研究发现,适当的尺寸有利于减小晶体的热透镜效应、提高激光效率。

  同时,他们还首次采用提拉法生长出了高光学质量的Er,Pr:YAP晶体。研究发现,能级耦合离子Pr3+的掺入有利于降低激光阈值、提高激光效率。但Er3+和Pr3+离子的掺杂浓度仍需进一步优化。

  该研究得到国家自然科学基金和国家高技术项目等的资助。

  文章链接:1 2 3



  图1 966nm LD侧面泵浦Er,Pr:GYSGG晶体的示意图



  图2 不同重复频率与输入功率下的激光输出




  图3 Er,Pr:GYSGG晶体的光束质量因子M2




  图4 Er:YAP晶体和970 nm LD泵浦装置示意图

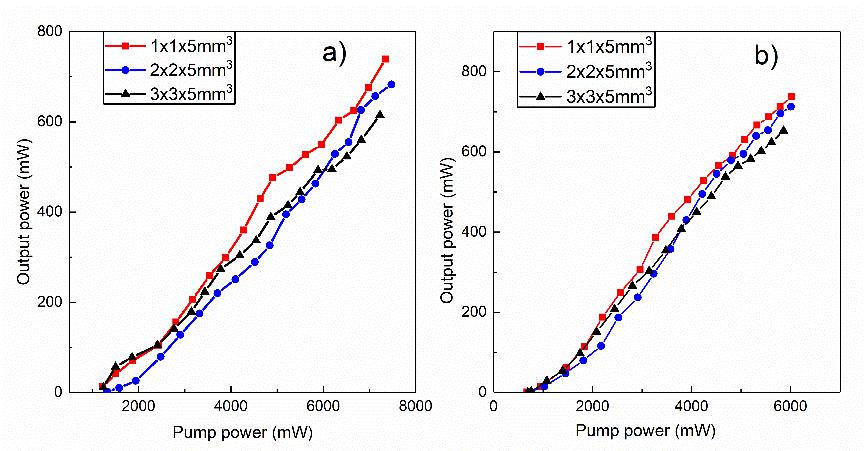

  图5 不同尺寸与泵浦功率条件下的激光输出功率 (a) 973 nm LD 连续模式下泵浦;(b) 962 nm LD 连续模式下泵浦




  图6 不同尺寸Er:YAP晶体的光束质量因子M2 (a) 1×1×5 mm3; (b) 2×2×5 mm3; (c) 3×3×5 mm3




  图7 Er:YAP和Er,Pr:YAP晶体的荧光衰减曲线

转载请注明出处。

激光晶体,激光,激光技术

1.本站遵循行业规范,任何转载的稿件都会明确标注作者和来源;2.本站的原创文章,请转载时务必注明文章作者和来源,不尊重原创的行为我们将追究责任;3.作者投稿可能会经我们编辑修改或补充。

网友点评
0相关评论
