半导体激光器

nNIGHT 6XX NM光纤耦合半导体激光器模块

星之球激光 来源:nNIGHT2011-08-04 我要评论(0 )

nLIGHT的Pearl 6xx nm光纤耦合半导体激光器模块,639 nm主要用于激光表演,665、680和690 nm主要应用于OEM医疗用途。Pearl 6xx nm模块提供功率高达4 W和高达7 W的两种类...

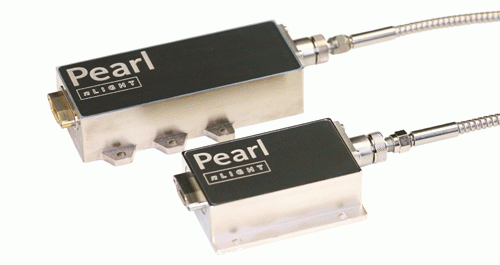

nLIGHT的Pearl™ 6xx nm光纤耦合半导体激光器模块,639 nm主要用于激光表演,665、680和690 nm主要应用于OEM医疗用途。Pearl™ 6xx nm模块提供功率高达4 W和高达7 W的两种类型。

独特的无聚焦结构可提供高度的准直光 (< 6 mrad) ,用于照明或娱乐。



  • 高功率
  • 即插即用
  • 光纤可插拔
  • nXLT™二极管保护

  • 可靠性高
  • 工作电流低
  • 结构紧凑
  • 准直光束

  • 激光电视
  • 娱乐
  • 医疗
  • 光动力治疗仪
  • 照明

产品参数指标 机械图纸

  P4-002-
0639-4
P4-003-
0639-4
P4-004-
0639-4
P4-007-0639-4
光学性能
中心波长 nm 639 639 639 639
中心波长偏差 nm ± 4 ± 4 ± 4 ± 4
连续输出功率 W 2 3 4 7
光纤芯径 μm 400 400 400 400
光束发散角 NA1 0.18 0.18 0.18 < 0.2
光谱宽度 (FWHM) nm < 3 < 3 < 3 < 4
斜率效率 W / A 5.0 6.7 8.4 14.4
电学性能
总转换效率 % 15 16 17 18
阈值电流 A 0.65 0.65 0.65 0.7
工作电流 A 1.05 1.10 1.13 1.10
工作电压 V 12.8 17.0 21.3 33.0
串联电阻 Ω 0.7 1.0 1.2 1.7
机械性能
存储温度范围#p#分页标题#e#2 °C -30 - +60 -30 - +60 -30 - +60 -30 - +60
整体尺寸 mm  92x50x20 92x50x20 92x50x20 124x50x23
重量 gr < 450 < 450 < 450 350
热学性能
热阻3 °C / W 0.8 0.6 0.5 0.4
工作温度 °C +15 - +25 +15 - +25 +15 - +25 +15 - +25
波长温度系数4 nm / °C 0.15 0.15 0.15 0.15
1 数值孔径 (NA) 指包围90%光纤输出功率角的半角的正弦值。
2 存储和工作时需要低于结露点的非冷凝环境。
3 热阻是每增加1 W功率时二极管结处温度的漂移。
4 波长温度系数指二极管结处温度每变化一度时波长的漂移。
