北理工发明激光差动共焦拉曼-布里渊光谱显微新原理仪器,可分析癌变组织

激光制造网 来源:北理工光电学院2023-07-11 我要评论(0 )

北京理工大学光电学院赵维谦教授课题组提出了具有高稳定、高分辨、抗散射的激光差动共焦拉曼-布里渊图谱成像新原理,研制成功了相应的仪器,实现了样品三维形貌、力学性...

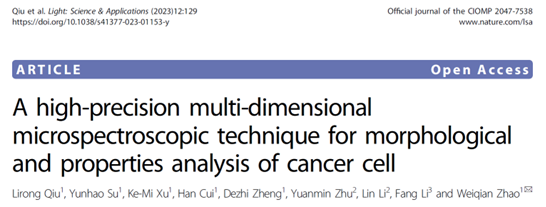

北京理工大学光电学院赵维谦教授课题组提出了具有高稳定、高分辨、抗散射的激光差动共焦拉曼-布里渊图谱成像新原理,研制成功了相应的仪器,实现了样品三维形貌、力学性能和化学组分的多维信息检测,并与北京大学航天临床医学院(航天中心医院)合作,利用该研制仪器对肿瘤组织进行了有效表征分析。相关工作发表在Light: Science & Applications上 (Light: Science & Applications,12, 129 (2023))。该研究工作以北京理工大学为第一通讯单位,赵维谦教授为通讯作者,邱丽荣教授为论文的第一作者。

癌变细胞和正常细胞在形态、化学性质和力学性质等方面有明显差异,肿瘤组织细胞化学和力学性能的检测可为细胞及人体组织病变过程提供多维信息。现有组织细胞形态、力学性能、化学性能的检测方法中,共焦拉曼光谱显微技术可对样品微区化学性能进行非接触、无标记探测,共焦布里渊光谱显微技术可对样品微区力学性能进行非接触、无损探测,将共焦拉曼光谱与布里渊光谱检测技术结合,来同时、同位检测组织甚至亚细胞结构的微区三维形貌、化学性能和机械力学性能,有望为组织细胞多维病变信息的检测提供新手段。

现有共焦拉曼/布里渊光谱显微成像技术由于缺少高精度实时定焦能力,致使扫描过程中聚焦在样品上的光斑大小随着样品的高低起伏而变化,从而制约了共焦光谱显微系统理论空间分辨力的实现;其次,由于拉曼和布里渊散射光谱强度较弱,成像积分时间较长,共焦光谱显微系统极易受系统漂移的影响而导致离焦,进而影响空间分辨力和成像质量等;此外,在对生物组织切片样品进行成像时,垂直入射产生的荧光信号会降低样品拉曼光谱的信噪比,从而影响拉曼光谱和布里渊光谱探测的准确性,降低检测精度。

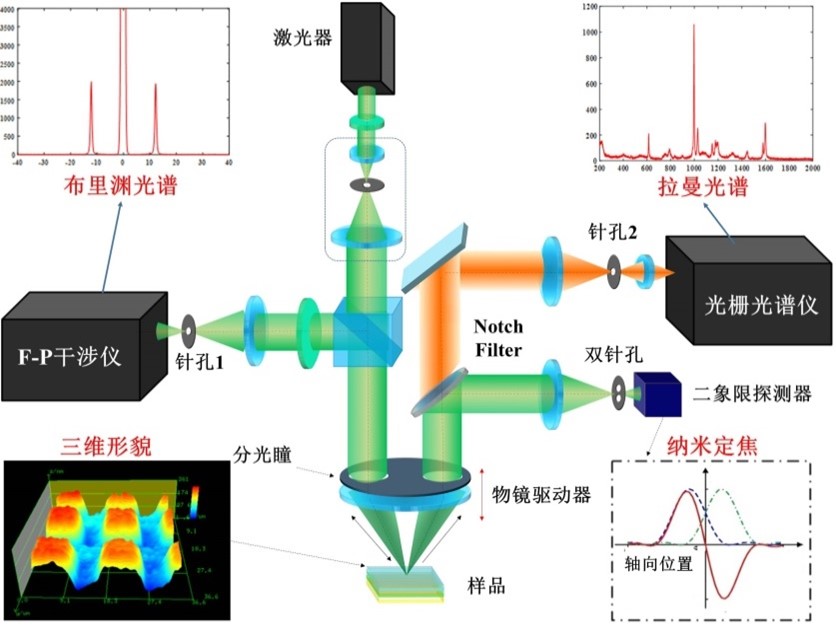

鉴于此,该团队在国家自然基金重点项目“机械形态性能激光分光瞳差动共焦布里渊—拉曼光谱测量原理与传感系统(51535002)”等项目支持下,发明了图1所示的高稳定、高分辨、抗散射分光瞳激光差动共焦拉曼-布里渊(Divided-aperture Laser Differential Confocal Raman-Brillouin,DLDCRB)图谱成像新方法(授权中国发明专利ZL 201410086366.5和欧洲发明专利EP 3118608 B1),该方法将分光瞳激光差动共焦显微技术与拉曼光谱和布里渊光谱探测技术相结合,通过差动共焦测量技术进行纳米精度的样品定焦,来提高系统空间分辨力和稳定性;通过分光瞳斜向激发与探测技术进行反射光和层间散射光等干扰光的抑制,来提高系统的光谱探测信噪比;通过拉曼光谱与布里渊光谱的同源激光激发与高分辨分离探测,来实现微区几何形貌、拉曼光谱和布里渊光谱的高稳定、高分辨原位图谱成像。

图1. DLDCRB光谱显微成像原理

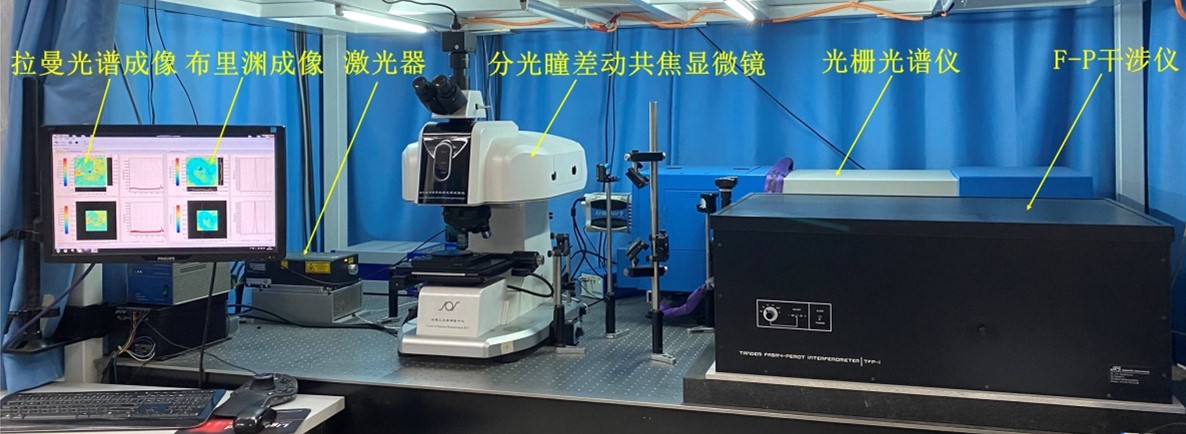

基于该方法研制了图2所示的具有高空间分辨力和三维成像聚焦跟踪能力的DLDCRB光谱显微镜,其轴向定焦分辨力达1nm、光谱成像横向分辨力达400nm、拉曼光谱分辨力达0.7cm-1、布里渊光谱探测分辨力达0.5GHz等。

图2. DLDCRB光谱显微镜

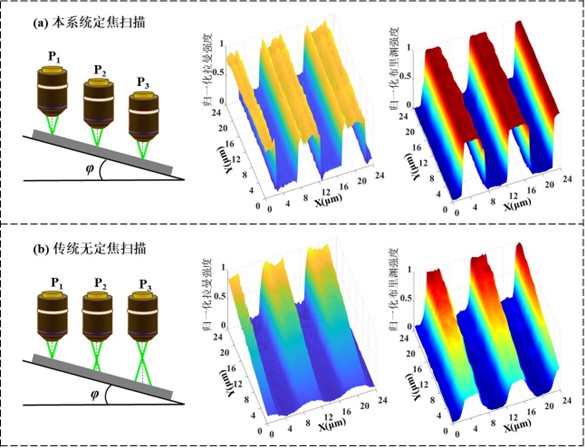

利用研制的DLDCRB光谱显微镜,对条形样品进行了清晰成像,结果如图3所示,验证了所提方法的抗漂移能力;对PMMA/SiO2双层样品进行了检测,结果如图4所示,验证了所提方法抑制离焦层散射光干扰的能力。

(a)经典共焦光谱系统成像(模糊) (b) DLDCRB光谱系统成像(清晰)

图3. 传统共焦光谱系统与DLDCRB光谱显微镜结果对比

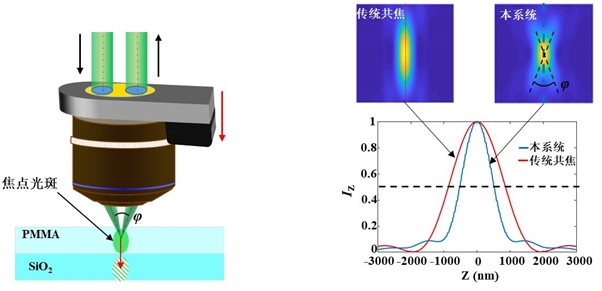

(a) 斜向激发与收集光路   (b) 压缩了散射体轴向尺寸

图4. 系统抗离焦噪声干扰机制

利用研制的DLDCRB光谱显微镜,对胃癌组织和癌旁正常组织进行了拉曼-布里渊光谱成图实验分析,证实了之前有关癌组织中蛋白质物质发生变化以及组织之粘弹性变化导致浸润性增加的假设。

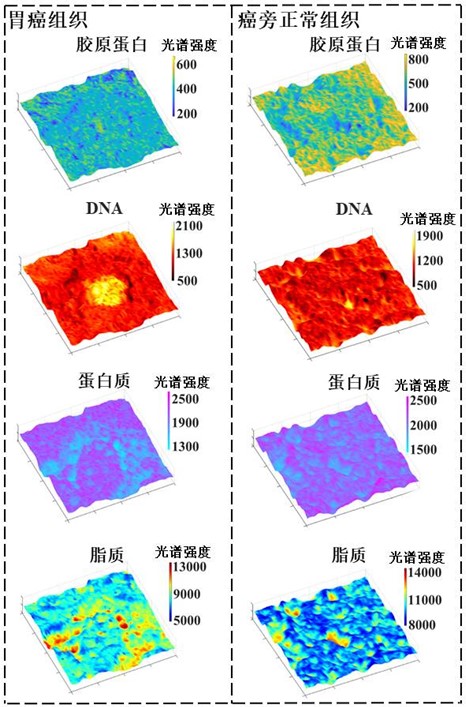

图5给出了DLDCRB光谱显微镜对胃癌组织与癌旁正常组织的化学成像结果,浓度由拉曼光谱特征峰的强度来表征。胃癌组织与癌旁正常组织化学成像结果相比:胶原蛋白浓度低且分布离散;胃癌细胞的DNA物质浓度高且分布范围大;胃癌组织细胞基质内的蛋白质浓度低;胃癌组织的脂质在基质内浓度高,而正常组织的脂质分布相对均匀。

图5.胃癌组织与癌旁正常组织化学成像结果

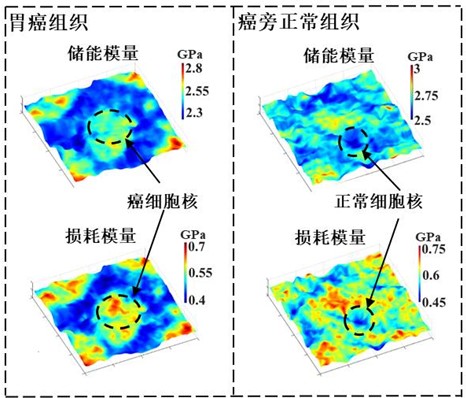

图6给出了DLDCRB光谱显微镜对胃癌组织与癌旁正常组织的力学性能成像结果,布里渊光谱的频移表征物质的储能模量(弹性性能),布里渊光谱的半高宽表征物质的损耗模量(粘性性能)。胃癌组织与癌旁正常组织力学成像结果相比,胃癌细胞和细胞间质的弹性低于正常细胞和细胞间质,癌细胞细胞核的弹性高于正常细胞;胃癌细胞和细胞间质的粘性低于正常细胞和细胞间质,癌细胞细胞核的粘性高于正常细胞。

图6. 胃癌组织与癌旁正常组织的力学性能对比图


该研究工作得到了国家自然科学基金(51825501、U22A6006)的资助。

论文链接:https://doi.org/10.1038/s41377-023-01153-y


附作者简介:

赵维谦,北京理工大学光电学院教授。主要从事精密光电仪器技术研究工作,主持国家自然基金科学仪器研制项目、国家自然基金联合基金集成项目、国家自然基金重点项目、国家重大科学仪器设备开发专项项目等20余项,在Photonics Research、J Anal Atom Spectrom、Opt Laser Technol等期刊发表SCI论文90余篇,授权发明专利150余项。兼任国务院学位委员会“仪器科学与技术学科”学科评议组成员等。荣获1项国家技术发明奖一等奖(排名2)、1项国家技术发明奖二等奖(排名1)、5项部级技术发明/科技进步一等奖等。

邱丽荣,北京理工大学光电学院教授。从事光学精密成像/检测方法、技术与装备研究,主持国家自然基金重点项目、仪器基金和国家重点研发计划重大科学仪器设备开发专项等10余项项目。在Photonics Research、J Anal Atom Spectrom、Optics Express等期刊发表SCI论文80余篇,授权发明专利近百项。获1项国家技术发明二等奖(序2)、2项国防技术发明一等奖和2项学会一等奖等6项科技奖项。
