古奇公司的保偏波分复用器能在保证光束偏振性的情况下，在保偏光纤中组合不同波长的光学信号。古奇公司强有力的制造工艺使波分复用器具有低损耗、高偏振消光比的特点。所有的光纤连接具有完美的可靠性和高功率承受能力。这些高性能的光学器件能适用于不同波段的配置，接入场合。因此在许多实际的应用中，光纤和连接器的参数能够很容易的被确定。这样能大大缩短开发周期，把更多的时间投入到新项目的开发中。
和许多其它保偏器件一样，保偏器件分为慢轴保偏或快轴保偏。古奇公司的保偏波分复用器属于慢轴一类。不过如果客户有需求，我们同时也能提供快轴类的产品。
|
主要特性: · 低损耗 · 高偏振消光比 · 高承受功率 · 全保偏光纤光纤 · 标准产品属慢轴工作 · 根据客户需要订制快轴工作的波分复用器 · 在 EDFA中实现泵浦信号波分复用，光纤激光器，仪器仪表。 |
|
|
波长 |
外壳选择 |
通道1插入损耗1 (dB) |
通道2插入损耗1 (dB) |
通道1消光比 |
通道2消光比 |
||
|
CH1 |
CH2 |
间距 |
|
最大(典型) |
最大(典型) |
|
|
|
900-1100nm |
900-1100nm |
50-100nm |
3 |
1.0 (0.5) |
1.0 (0.5 |
>15dB |
>15dB |
|
900-1100nm |
900-1100nm |
>100nm |
3 |
0.7 (0.3) |
0.7 (0.3) |
>17dB |
>17dB |
|
900-1100nm2 |
1450 - 1600nm |
- |
3 |
0.32(0.2) |
0.5(0.2) |
>17dB2 |
>20dB |
|
1300 - 1600nm |
1300 - 1600nm |
50-100nm |
3 |
1.0 (0.5) |
1.0 (0.5) |
>17dB |
>17dB |
|
1300 - 1600nm |
1300 - 1600nm |
>100nm |
3 |
0.7 (0.3) |
0.7 (0.3) |
>20dB |
>20dB |
2.900-1100nm的波长范围可能比传统二阶模的截至波长短，指标是在单模入射下定义。
3.根据客户的不同需求，我们可以相应规格的产品。
4.对于波长间距小于50nm的产品，请与我们联系。

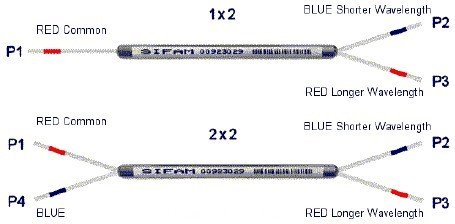

结构形式：
|
参数 |
规格 |
单位 |
|
回波损耗/方向性1 |
55 |
dB |
|
尾纤抗拉强度 |
5 |
N |
|
承受功率 |
1 |
W |
|
工作/储藏温度 |
–5－+75 / -40－+85 |
℃ |
|
光纤类型 |
偏振Panda光纤 |
|
|
外壳代码 |
描述 |
最大尺寸(mm) |
尾纤 |
|
3 |
普通 |
3.0 (f) x 85 (L) |
镀膜光纤 |

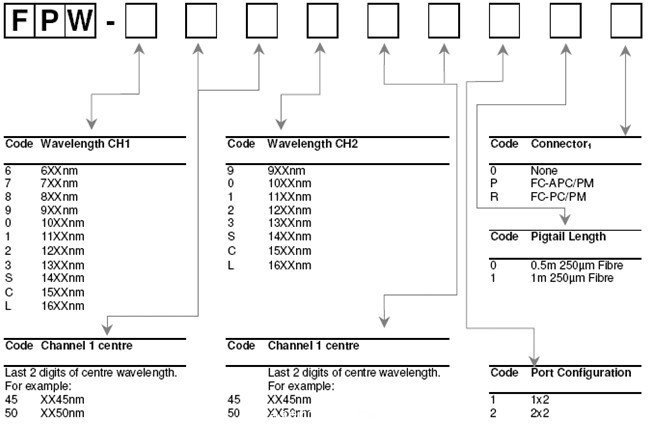

订货信息
例如：FPW-980060110(熔融波分复用光纤，980/1060，1x2，1米尾纤，没有连接器)
1.以上表格中的插入损耗并不包括连接器损耗。
2.本产品能提供相应的高功率外壳。
3.保偏类产品用250um的PANDA保偏光纤。当波长大于1400nm时，本公司能提供 400um的PANDA保偏光纤。
