古奇公司的保偏耦合器能在保偏光纤中精确的监视和分离光学信号。本耦合器采用工业标准保偏光纤，能满足1%至50耦合率的不同用户需求。基于古奇公司的独特光纤熔合技术，该耦合器能提供低损耗、高功率处理的能力，而且如果用户需要多增加一个输入端口价格也不增加。该产品的中心工作波长能从很大一段范围内的工作通带中选定，包括980、1064、1310、14xx、15xx和16xx等。和许多其它保偏器件一样，该光纤耦合器属慢轴保偏或快轴维偏的范围。古奇公司的保偏耦合器属于慢轴保偏一类。不过如果客户有需求，我们也能提供快轴保偏类的产品。
|
主要特性: · 全保偏光纤结构 · 低额外损耗 · 高承受功率 · 适用于980、1064、C、L和S波段 · 标准器件为慢轴工作方式 · 可根据客户要求制作快轴工作方式的耦合器 · 保偏光源功率监视 · 相干通讯 · 光纤陀螺 · 高功率光纤激光器 · 光纤放大器 |
|
光学参数1
|
参数 |
规格 |
单位 |
|||||
|
中心波长范围 |
9xx |
10xx |
1310 |
14xx |
15xx |
16xx |
nm |
|
可选波长2 |
915-999 |
1000-1099 |
1310 |
1425-1499 |
1500-1599 |
1600-1650 |
nm |
|
耦合率 |
1/99 |
% |
|||||
|
耦合率误差 |
+/- 0.5 |
% |
|||||
|
消光比，A级3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B级3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
5/95 |
% |
|||||
|
耦合率误差 |
+/- 1.5 |
% |
|||||
|
消光比，A级3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B级3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
10/90 |
% |
|||||
|
耦合率误差 |
+/- 3.0 |
% |
|||||
|
消光比，A级3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B级 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
33/67 |
% |
|||||
|
耦合率误差 |
+/- 4.0 |
% |
|||||
|
消光比，A级3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B级3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
50/505 |
% |
|||||
|
耦合率误差 |
+/- 5.0 |
% |
|||||
|
消光比，A级3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B级3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合器损耗，A级 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
dB |
|
耦合器损耗，B级别 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
dB |
|
回波损耗/方向性 |
50 |
dB |
|||||
|
尾纤抗拉强度 |
5 |
N |
|||||
|
工作温度 |
-5－+75 |
oC |
|||||
|
存储温度 |
-40－+85 |
oC |
|||||
|
光纤类型 |
保偏光纤（工业标准规格） |
|
|||||
1.所有参数在室温下测得。
2.中心波长必须在提供的波长范围内选择。
3.为信号路径P1-P2定义。
4.为信号路径P1-P2和抽头路径 P1-P2。
结构形式：

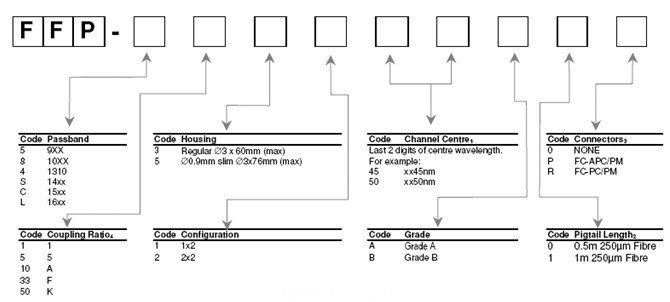

订货信息：
例如: FFP-CK3250A10(C波段，保偏耦合器，50/50耦合率，普通外壳， 2x2，通道中心1550nm，A级，1m尾纤头，无连接器)
1.中心波长必须在波长光学规格表的范围。
2.最短尾纤长度，如有需要，我们也可以提供其它尾纤长度。
3.以上表格中的光学规格并不包括连接器损耗。如有需要，我们也可以提供其它的连接器。 #p#分页标题#e#
4.也可以通过其它耦合率的耦合器。
5.保偏器件使用250μm PANDA保偏光纤。在1400nm以上波长时也可以使用400μm PANDA保偏光纤。
