*4μm到18μm有极高的透过率
*灵活性高,无毒性
*可用于高达50W的CO2激光传输

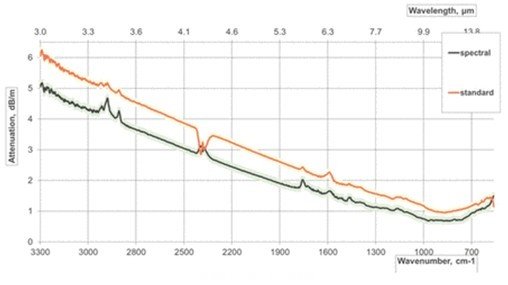

*在10.6μm时损耗低(0.1-0.5 dB/m)
*可提供0.3-1.0mm的标准光纤直径
*不存在老化效应
Art photonics研发的中红外波段的特种光纤是独创的多晶红外光纤。这些多晶红外光纤无毒性,灵活性高,在4-18μm的整个波段内透过率极高,并且可用于4K到420K的温度范围内。
应用:
应用于气体和液体的光谱探针
辐射线测定
红外图像系统
CO和CO2激光的功率传输

|
             光纤参数  |
        ||||
|
             标准光纤  |

             PIR-240  |

             PIR-400  |

             PIR-630  |

             PIR-900  |

|
             纤芯直径,μm  |

             240  |

             400  |

             630  |

             900  |

|
             包层直径,μm  |

             300  |

             500  |

             700  |

             1000  |

|
             *可提供其它直径的光纤  |
        ||||
|
             透过范围  |

             4 – 18μm  |

|
             纤芯材料  |

             AgCl 0.25 Br 0.75  |

|
             包层材料  |

             AgCl 0.50 Br 0.50  |

|
             保护管  |

             PEEK  |

|
             纤芯折射率  |

             2.15  |

|
             有效孔径  |

             0.28±0.03  |

|
             最少弯曲半径  |

             最小弯曲半径  |

|
             工作温度, °C  |

             -270 < T < 150  |

|
             最大传输功率, W  |

             50 (CW)  |
