导光板激光点阵设备

星之球科技 来源：德龙激光2012-10-30 我要评论(0 )

导光板激光点阵设备 适用领域 LED面板灯/平板灯： 3003003mm；6006003mm； 30012003mm；60012003mm TV背光源： 适用于4260inch Notebook显示器： 适用于1925inch 图形设...

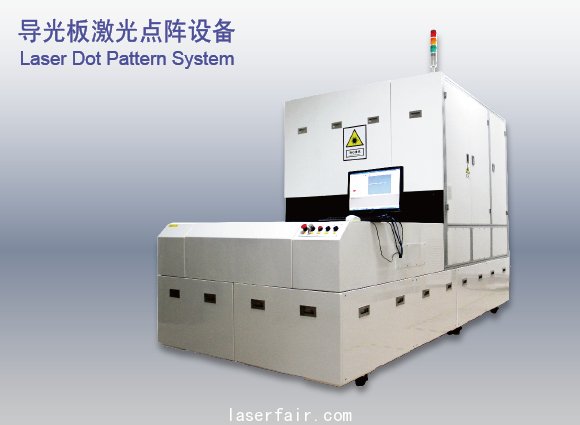

     导光板激光点阵设备


适用领域

LED面板灯/平板灯：

300×300×3mm；600×600×3mm；

300×1200×3mm；600×1200×3mm

TV背光源：

适用于42—60inch

Notebook显示器：

适用于19—25inch


图形设计

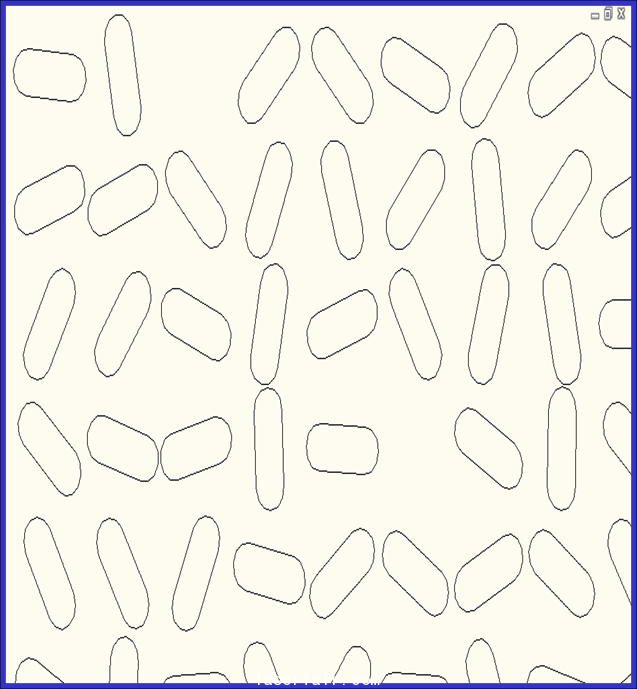

※ A.点的长度·方向任意

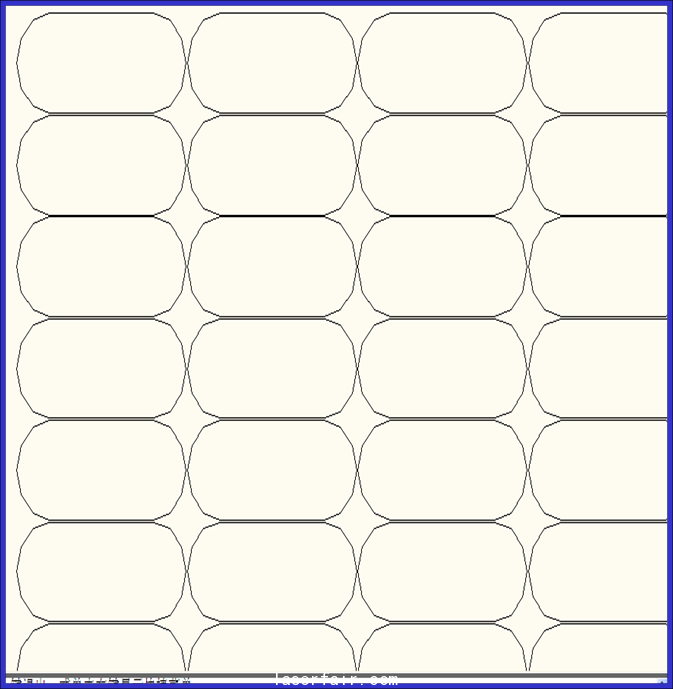

※ B.点的长度方向固定为0度或90度





设备平台&激光器:



A.平台精度

项目

规格

直线度

±10μm

重复定位精度

±5μm

定位精度

0.2mm

平面度

0.2mm

B.激光器有关

项 目

规   格

波长

10.6μm

平均功率

﹤200W

稳定性

±7%

寿命

约16000Hrs

其他

冷水机等自配



#p#分页标题#e#设备工艺规格:

项目

规   格

最大加工幅面

740×1300mm（60inch）

加工材料

PMMA

光斑大小

0.4-0.7mm

点深度

5-30μm

加工速度

1000-10000点/秒

加工精度

0.1-0.2mm


传统工艺与激光工艺的优缺点对比



油墨印刷点

激光打点

效率

2分钟/片（1条线）

5-10分钟/片（55''）

耗材

油墨、电、水、气、网板、酸液

电

配套设备

传输线及烘箱等设备

无

设计周期

长（网板制作需要较长时间）

短

人力

多人

1-2人

操作性

复杂

简单

报废率

高（油墨易脱落）

低

不良品可修复性

不可修复

不可修复

厂房占用

200平方米/每条线

4平方米/每台设备

市场卖价

低

较高

加工质量（亮度）

一般

较高





转载请注明出处。
