一、产品功能与应用:
  适用于带发散角的光纤激光器,用作激光光束准直与聚焦,并能对聚焦面的工作情况进行实时监控。可应用于光纤切割机,作切割与割缝观测。
二、产品工作原理:

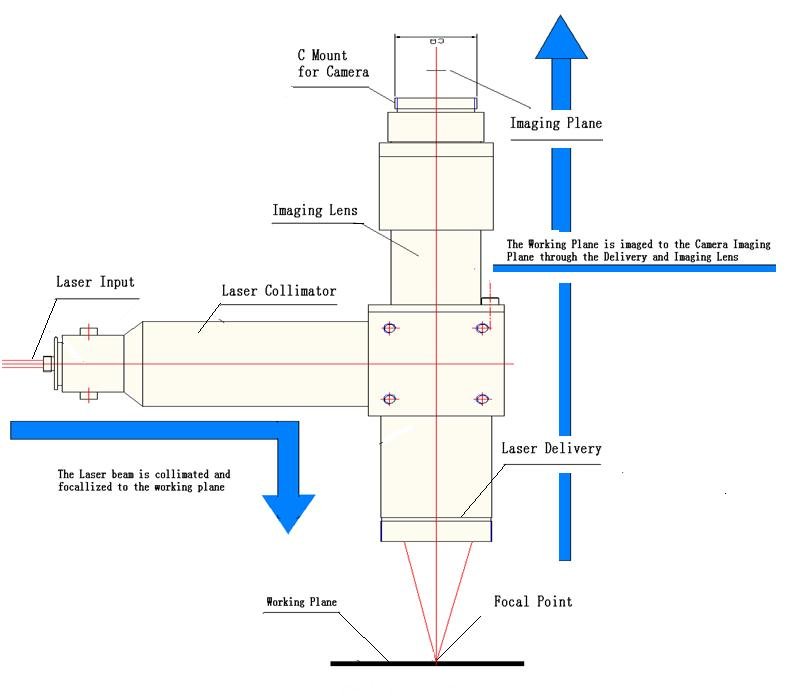

  本产品由准直镜组、聚焦镜组以及成像镜组构成。如下图所示:
激光从入射端入射后,由准直镜组准直,然后经聚焦镜组聚焦至工作平面。工作平面通过聚焦镜组与成像镜组成像到成像面,并由相机接收。产品结构紧凑,稳定性高。
三、产品数据表:
| 入射激光数值孔径 |
             0.175  |

|
             入射激光标准波长  |

             808nm  |

|
             光谱范围  |

             790 – 820nm  |

|
             聚焦光斑  |

             70um  |

|
             后工作距规格  |

             60mm,80mm,100mm  |

|
             监控区域半径  |

             7mm,6mm,4.5mm  |

|
             监控波段  |

             可见光  |
