华光光电推出100W、400W、2000W侧泵激光器

来源:华光光电2023-05-26 我要评论(0 )

半导体激光泵浦固体激光器(DPSSL)具有高功率、高光束质量、高转换效率、结构紧凑等优点,近年来已逐渐取代传统的闪光灯泵浦固体激光器,广泛应用于材料表面加工、切割...

半导体激光泵浦固体激光器(DPSSL)具有高功率、高光束质量、高转换效率、结构紧凑等优点,近年来已逐渐取代传统的闪光灯泵浦固体激光器,广泛应用于材料表面加工、切割以及科研等领域,半导体激光器作为DPSSL核心泵浦源,决定了DPSSL的性能,基于自产的核心巴条,华光光电推出DPSSL系列产品。

产品结构

华光光电此次推出基于半导体激光侧面泵浦的DPSSL产品,主要有HDA-N110、HDA-N140、HDA-N1B0三个型号。以Nd:YAG作为光增益介质,采用独特的结构设计、材料选择以及冷却设计,将泵浦光通过径向耦合进增益介质中,独特的材料结构将发散的泵浦光引导至增益介质表面,保证了增益均匀性,对增益介质端面进行特殊处理以降低热透镜效应,实现高转换效率、高可靠性、荧光分布均匀的DPSSL。

华光光电推出100W、400W、2000W侧泵激光器

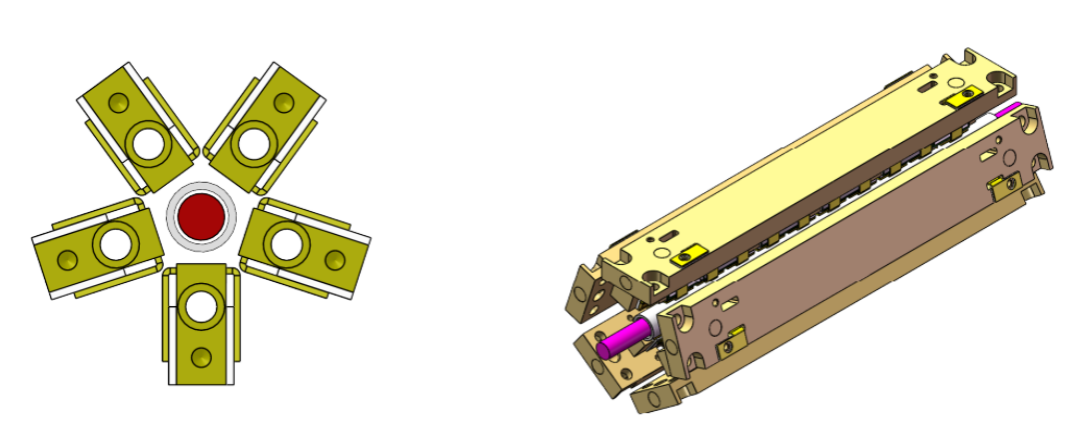

图1 泵源结构示意图

为保证DPSSL的转换效率,半导体激光泵源的波长必须与激光介质的吸收相匹配,增益介质的吸收范围如下,常见泵浦激光具有0.27nm/℃波长漂移系数,华光光电推出的DPSSL凭借波长可选的优势以及优越的散热设计,保证波长在常用的22—28℃内均可处于增益介质的吸收峰内,从而保障产品输出的稳定性。

华光光电推出100W、400W、2000W侧泵激光器

图2泵源散热效果图

产品实测数据

华光光电推出的DPSSL实测数据如下,产品HDA-N110100W、HDA-N140 400W、HDA-N1B0 2000W等系列产品,短平腔调试数据如下,具有35%--40%的转换效率:

华光光电推出100W、400W、2000W侧泵激光器

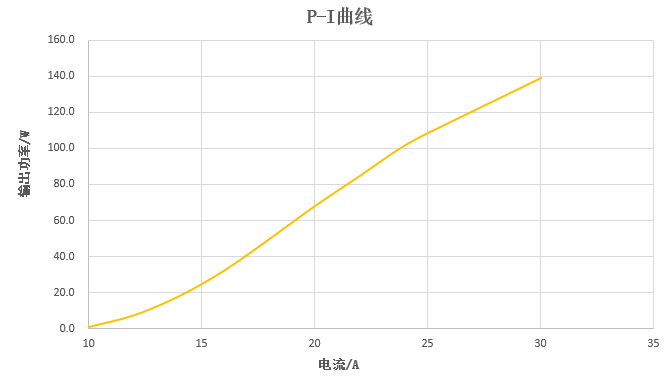

图3 华光光电100W侧泵产品测试功率曲线↑↑↑

华光光电推出100W、400W、2000W侧泵激光器

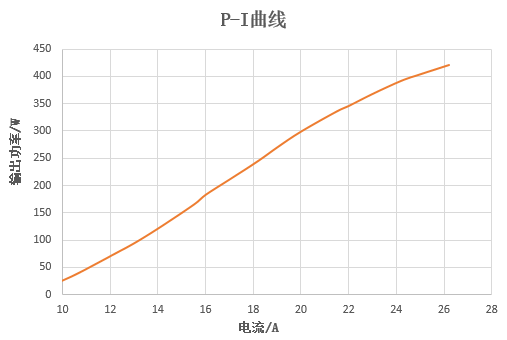

图4 华光光电400W侧泵产品测试功率曲线↑↑↑

华光光电推出100W、400W、2000W侧泵激光器

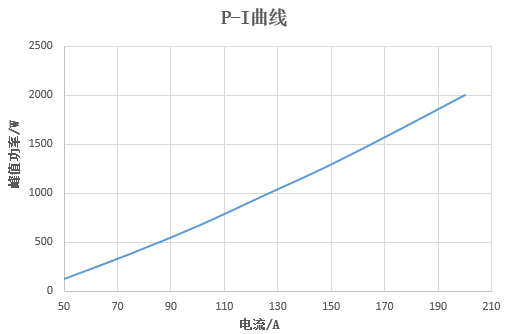

图5 华光光电2000W侧泵产品测试功率曲线

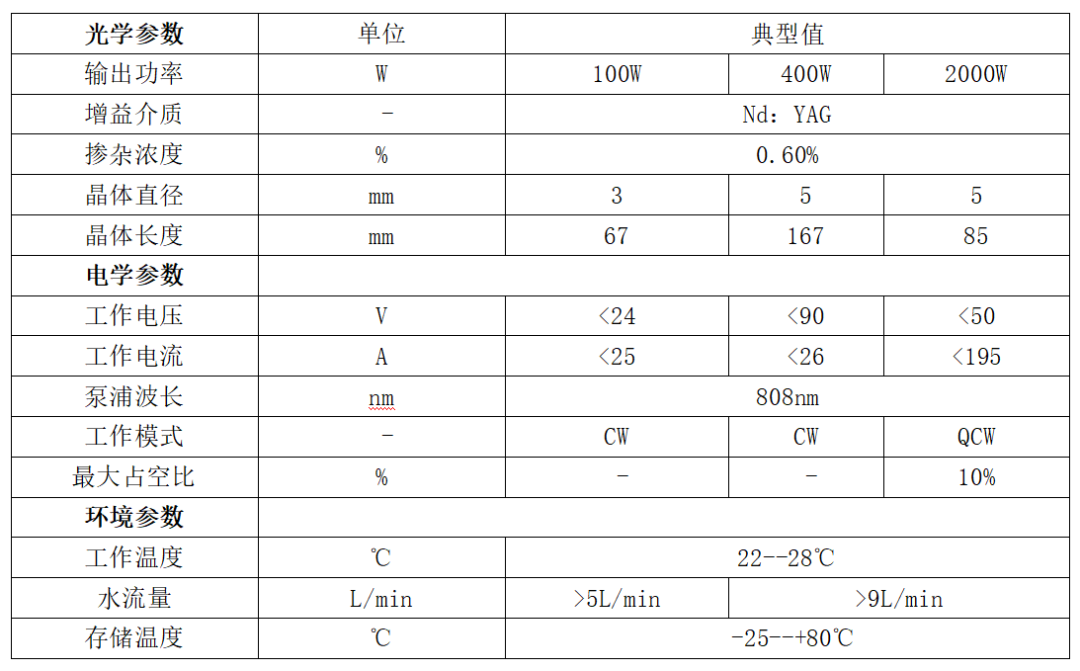

华光光电推出的HDA-N110100W、HDA-N140 400W、HDA-N1B0 2000W侧泵产品具体参数如下:

华光光电推出100W、400W、2000W侧泵激光器

华光光电推出HDA-N110 100W、HDA-N140 400W、HDA-N1B0 2000W侧泵结构及光斑测试如下,来自五个方向径向耦合的泵浦光,通过内部结构被引导至增益介质表面,保证了增益均匀性和荧光分布均匀性。

华光光电推出100W、400W、2000W侧泵激光器

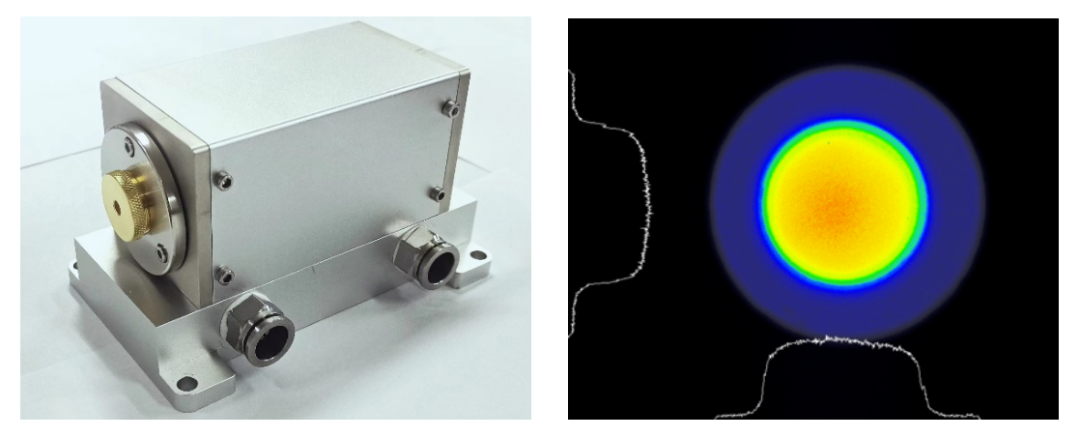

图6 侧泵模块及其光斑效果

华光光电开发的侧泵激光器性能优良,具有以下优点:

1. 可靠性高:芯片采用无铝应变量子阱生长技术结合无铟化封装工艺,半导体泵源超过20000h考评;

2. 转换效率高:芯片材料自主可控,可根据增益介质特性选择搭配特定功率/波长的泵浦源,搭配独特的耦合结构实现较高的转换效率;

3. 荧光分布均匀性好:华光光电独特的泵源结构搭配内部反光设计,实现多方向泵浦光的径向耦合,获得结构紧凑、荧光分布均匀度高的激光器;

作为国际上极少数具有研发实力并能量产高功率半导体激光器芯片及器件的公司,华光光电会继续致力于研发高功率、高可靠性、高性价比的激光芯片、巴条、激光器件,引领激光芯片及激光器件国产化潮流,打造优秀的激光器国产品牌,致力于成为先进光电子产品和领先解决方案的服务商。
