阅读 | 订阅
阅读 | 订阅
今日要闻

我国科研人员在荧光碳量子点的太赫兹光电特性研究中获进展

来源:合肥物质科学研究院2021-01-23 我要评论(0 )

近日,中国科学院合肥物质科学研究院固体物理研究所研究员徐文课题组与西南大学合作,利用太赫兹时域光谱(THz TDS)技术,探究荧光碳量子点(CQDs)的光电特性,发现在...

近日,中国科学院合肥物质科学研究院固体物理研究所研究员徐文课题组与西南大学合作,利用太赫兹时域光谱(THz TDS)技术,探究荧光碳量子点(CQDs)的光电特性,发现在80-280 K温度范围内,红光荧光量子点(R-CQDs)在0.2-1.2 THz频段为光绝缘体(即对THz光全透),而蓝光荧光量子点(B-CQDs)随THz频率、温度的增加出现绝缘体-半导体转变。相关研究成果以Optically induced insulator-to-semiconductor transition in fluorescent carbon quantum dots measured by terahertz time-domain spectroscopy为题,发表在Carbon上。

碳量子点是一种零维碳基材料,由于其优良的光电学性能和无环境污染制备技术而受到关注,有望成为新一代照明、显示器件的基础材料。在器件应用中,CQDs通常被制备成固体粉末或薄膜,其光电特性与溶液中的CQDs存在较大差异。因此,对碳量子点粉末光电特性的研究可为碳量子点光电器件的制备提供重要的材料物理信息。THz TDS技术可无接触地测量材料光电导率及相关电输运参数,可应用于难以制备电极的纳米光电材料研究。

研究人员制备了在紫外光照射下分别发射蓝色荧光(B-CQDs)和红色荧光(R-CQDs)的两种荧光碳量子点溶液,通过滴样干燥获得粉末样品。样品表征研究发现,与B-CQDs相比,RCQDs具有更多吸附于碳核的C=O、-COOH基团和N相关的基团。这些基团对CQDs的光学特性(如光荧光、红外吸收、THz响应等)产生影响。在80-280 K温度范围内,研究人员测量了两种样品在0.2-1.2 THz频谱范围的透射率,发现R-CQDs在测量频谱范围内的THz光透射率约为1,对应的光电导趋于0,表现为光绝缘态行为。此效应产生的主要原因是R-CQDs的表面基团形成强烈的载流子束缚。然而,B-CQDs的THz光透射率在低频接近1,随着频率、温度的增加而逐渐下降,表现为由绝缘态到导电态的转变。此外,通过THz透射谱,研究人员获得了不同温度下B-CQDs光电导的实部和虚部,经Drude-Smith公式拟合导出B-CQDs的关键物理参数,并深入研究了这些参数的温度依赖关系。实验结果显示,B-CQDs的导电态为半导体态,存在较强的载流子局域化效应,其电子散射主要由杂质、声学声子、光学声子散射引起。

该工作首次将THz TDS技术应用于荧光碳量子点的研究,为碳量子点粉末关键物理参数的实验测量提供了新方法,有助于深入了解碳量子点的基本物理特性。同时,研究中观测到荧光碳量子点在THz频段的绝缘-半导体转变这一物理现象,表明碳量子点可应用于THz光透射的调控,制备新型THz器件。

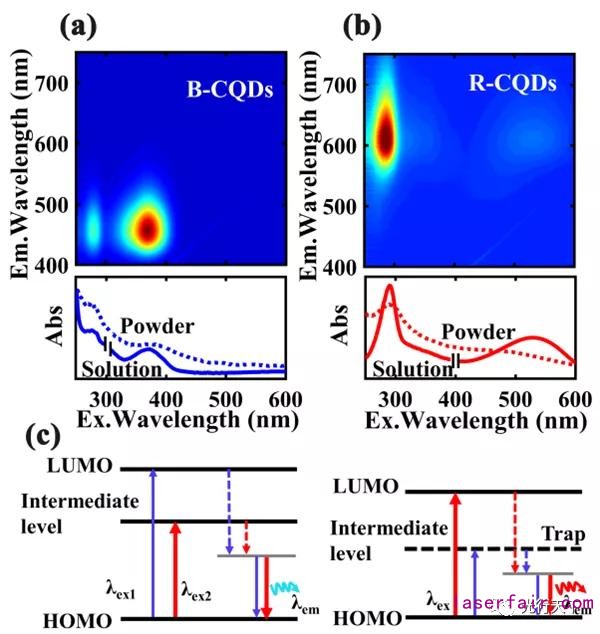

图1.(a)两种碳量子点的光致发光光谱;(b)两种碳量子点的紫外-可见吸收光谱;(c)电子能级和光致发光电子跃迁示意图

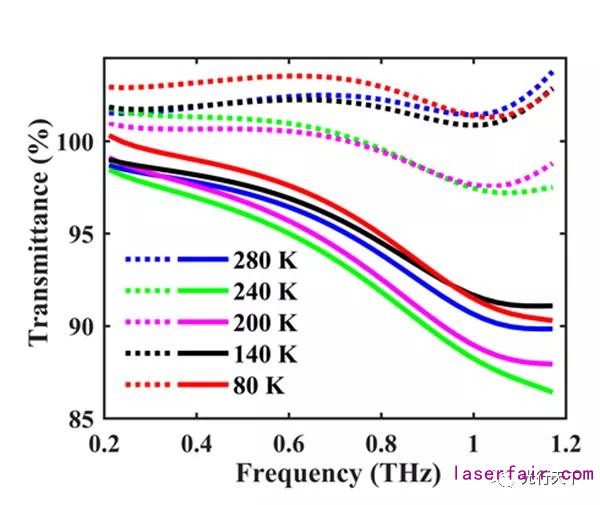

图2.不同温度下,红色(虚线)和蓝色(实线)荧光碳量子点的THz透射率

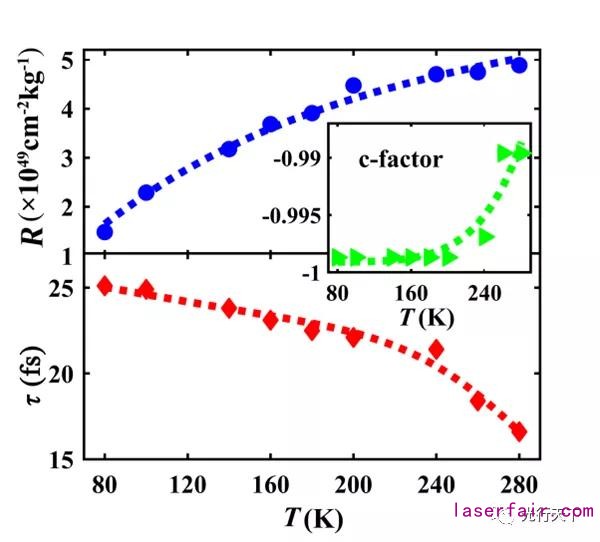

图3.蓝色碳量子点的载流子浓度相关参数R、驰豫时间τ及局域化因子c随温度变化的实验数据(点)及其拟合曲线(虚线)

研究工作得到国家自然科学基金和合肥科学技术中心项目的支持。

论文链接:https://authors.elsevier.com/c/1cDf81zUALjpu


转载请注明出处。

荧光碳量子太赫兹光电
免责声明

① 凡本网未注明其他出处的作品,版权均属于激光制造网,未经本网授权不得转载、摘编或利用其它方式使用。获本网授权使用作品的,应在授权范围内使 用,并注明"来源:激光制造网”。违反上述声明者,本网将追究其相关责任。
② 凡本网注明其他来源的作品及图片,均转载自其它媒体,转载目的在于传递更多信息,并不代表本媒赞同其观点和对其真实性负责,版权归原作者所有,如有侵权请联系我们删除。
③ 任何单位或个人认为本网内容可能涉嫌侵犯其合法权益,请及时向本网提出书面权利通知,并提供身份证明、权属证明、具体链接(URL)及详细侵权情况证明。本网在收到上述法律文件后,将会依法尽快移除相关涉嫌侵权的内容。

相关文章
网友点评
0相关评论
精彩导读
