只需几步,教你正确安装激光管(图文版)

激光制造网 来源:SPT斯派特激光2020-06-28 我要评论(0 )

激光管作为激光设备的重要组成部分,在激光管使用到一定期限时,会出现老化现象,需要及时更换新的激光管,避免影响正常工作。下文中分享如何正确更换安装激光管。拆卸...

激光管作为激光设备的重要组成部分,在激光管使用到一定期限时,会出现老化现象,需要及时更换新的激光管,避免影响正常工作。下文中分享如何正确更换安装激光管。

拆卸旧激光管

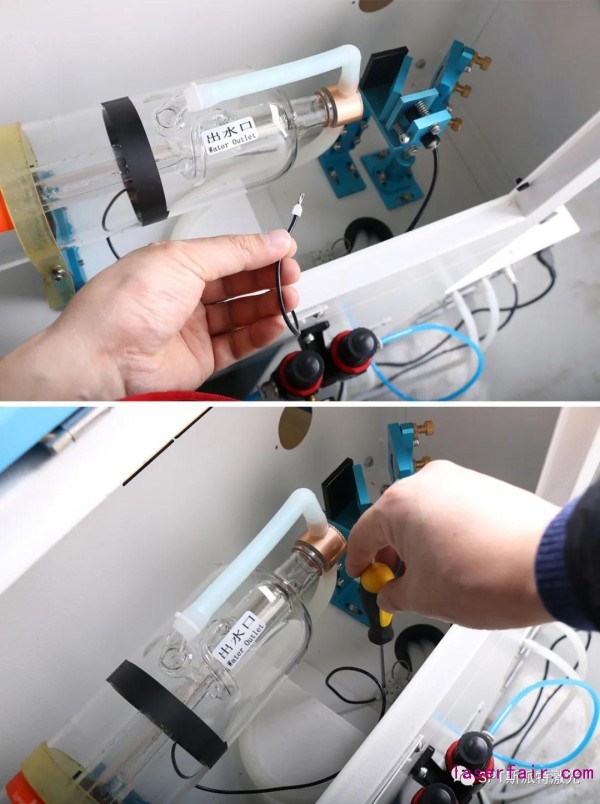

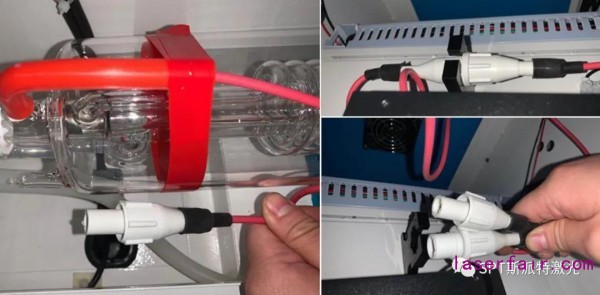

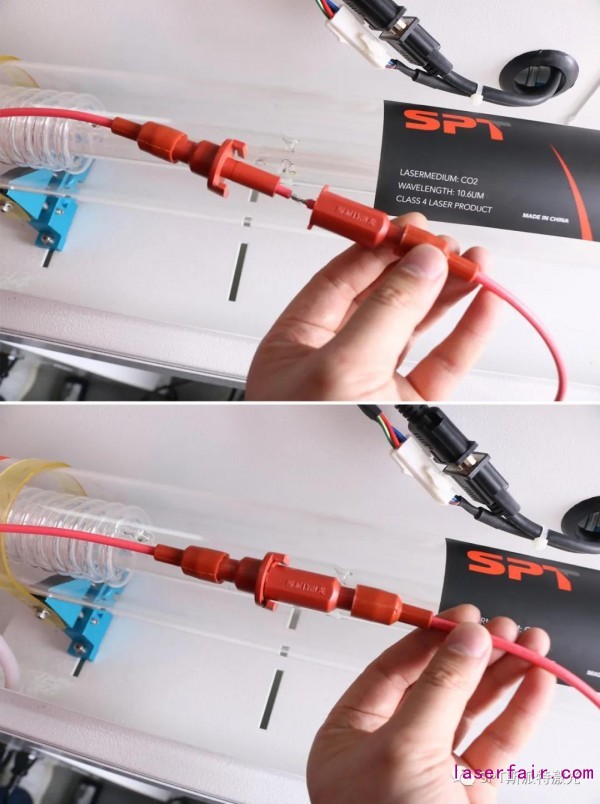

关掉设备电源,断开红色正极线接头

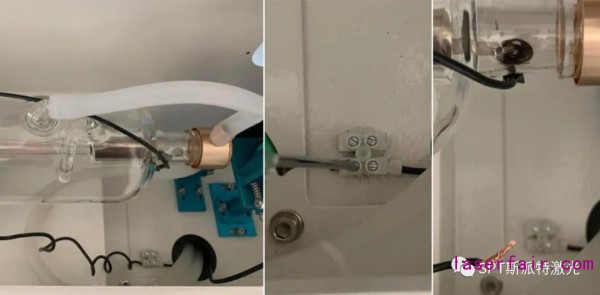

断开黑色负极线接头

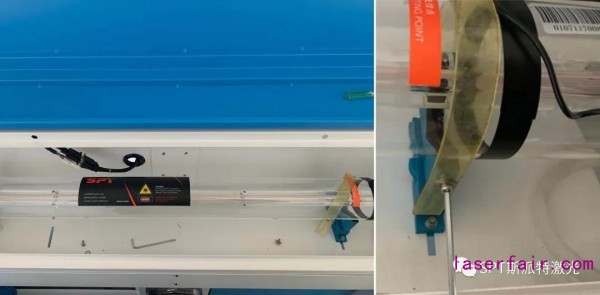

拆卸激光管支架上的螺丝

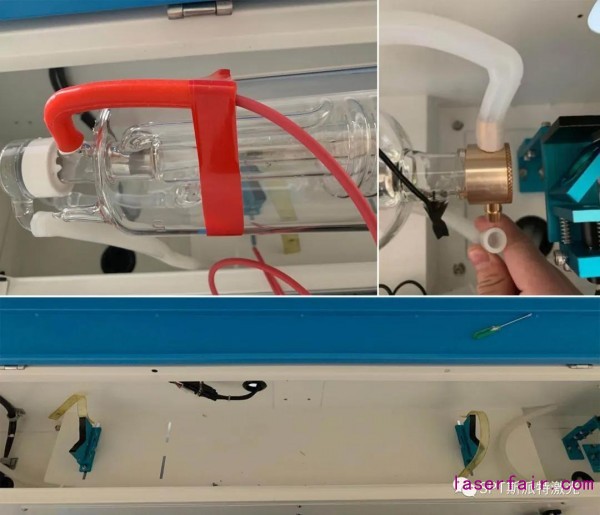

排空激光管中的水,拔掉进出水口水管,取出旧激光管

安装新激光管

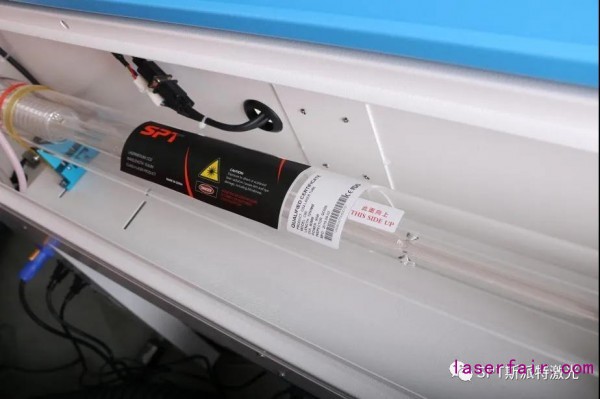

激光管出光口(负极端)朝反射镜方向放置
注意:为防止光路变化,保持与拆卸之前的位置一致,激光管的LOGO标签朝上放置,激光管的两个支撑点要在激光管总长1/4的点上。

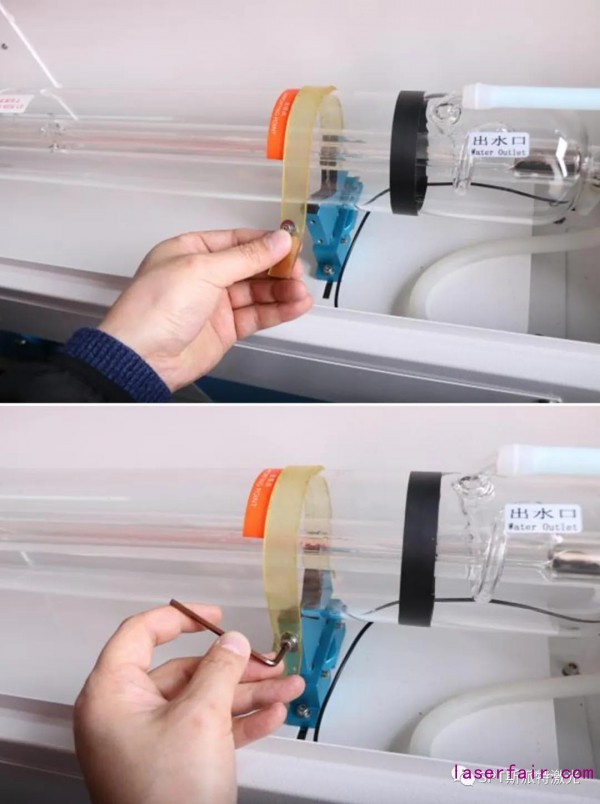

调整激光管支架,固定好激光管位置

注意:固定时不要拧太紧,避免损坏激光管。

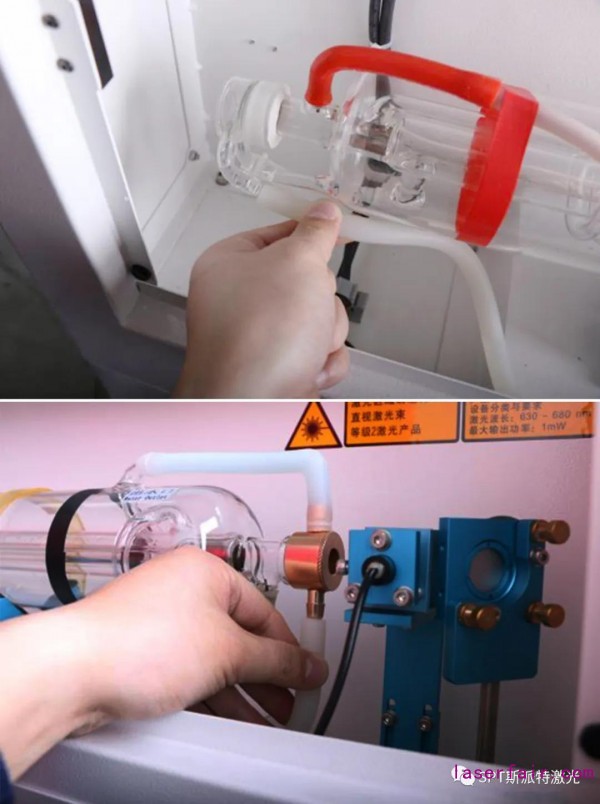

连接红色正极线

连接黑色负极线

连接进出水口水管

注意:参照进出水口标签,遵循低进高出的原则。

使用交流电的用户,冷却水水箱要接地。

冷却水应采用软水(蒸馏水或纯净水),冷却水的水温应控制在25℃~30℃范围,确保冷却水充满冷却管,管内不能有气泡。确保流量在2L~4L/分钟,否则效果不好,会引起跳模,光斑变几个点导致功率下降;冷却水回水口在水箱内一定要被水淹盖,否则会出现关开机时激光管内冷却水灌不满现象。


调试设备

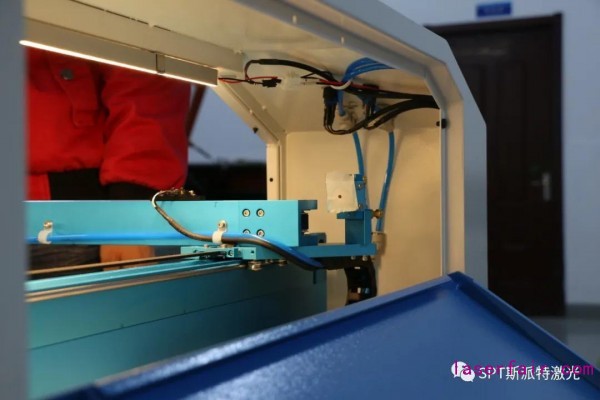

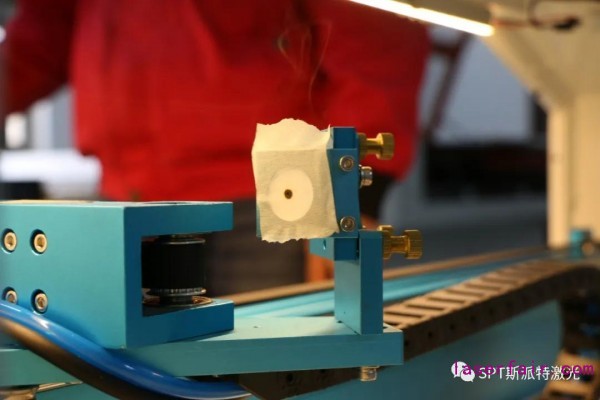

Y轴(近距离)调节光路

注意:避免在调试光路过程中,产生的烟雾溅射到输出窗口表面,输出窗口外表面被污染,会导致功率下降,可用脱脂棉或绸布蘸无水酒精轻轻擦拭输出窗口外表面。

Y轴(远距离)调节光路

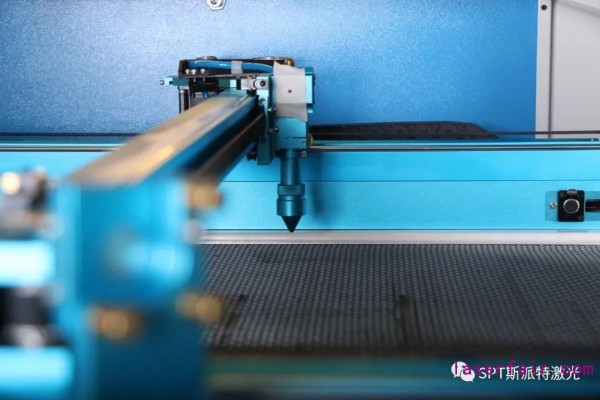

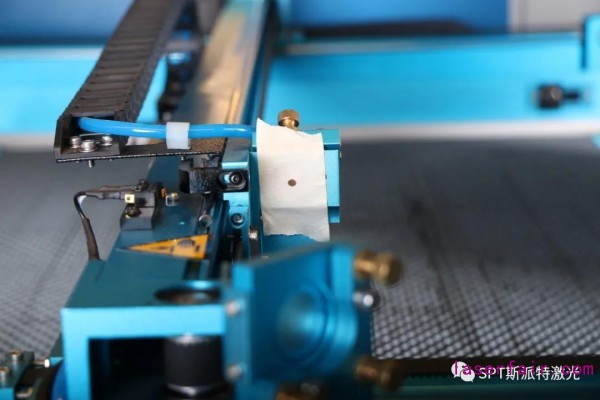

X轴(近距离)调节光路

X轴(远距离)调节光路

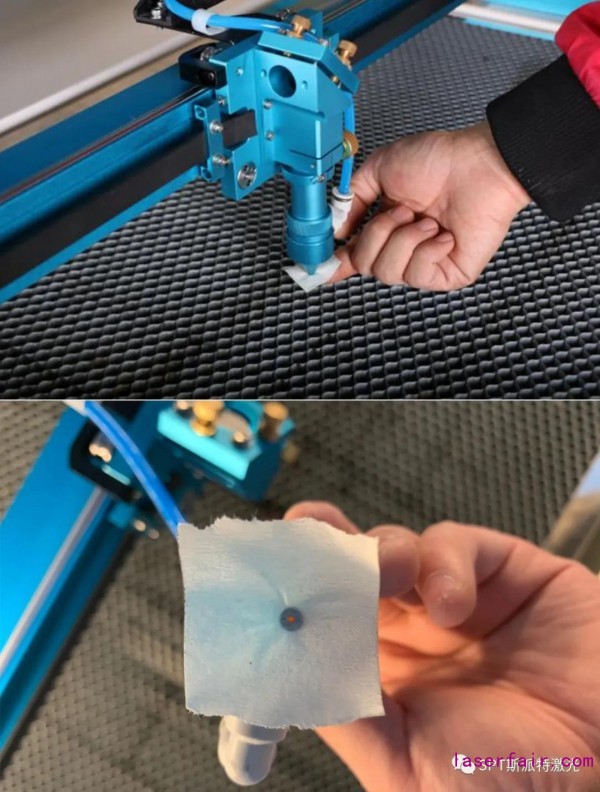

聚焦的光应在激光切割头的中心

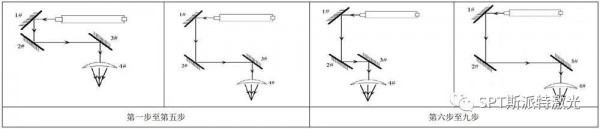

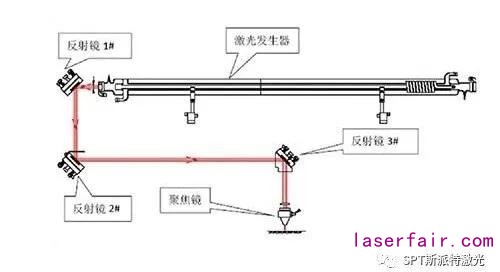

调节光路时,首先要将各个反射镜调节到大致垂直于水平面的位置,并与 X 方向保持 45°角。此时反射镜架与镜架固定板之间的三个调节螺钉的长度要大致相同。

第一步:调节 1#反射镜。保证激光管发出的光束入射在 1#反射镜的中心。

第二步:调节 2#反射镜。在 2#反射镜的光路调节辅助架贴上双面胶纸(或其它能打出标记的物体),将横梁移至最靠近激光管的位置,按点射按钮(控制适当的光强),使激光在胶纸上留下标记(注意:为防止激光辐射伤人,请先用一块纸板测试出光斑的大概位置,然后再进行调整)。

第三步:逐渐将横梁移至离激光管最远的位置,再按点射,在 2#反射镜的胶纸上再打上一个标记。

第四步:如果两个标记不重合,调整 1#反射镜,使 2#反射镜胶纸上的两个标记中心重合。

第五步:反复第二步至第四步,直至两个标记中心完全重合。

第六步:在 3#反射镜前贴上双面胶纸(或其它能打出标记的物体),将小车(激光头)移至最靠近 2#反射镜的位置,按点射按钮(控制适当的光强),使激光在3#反射镜的胶纸上打上一个标记。

第七步:将小车(激光头)移至距离 2#反射镜最远的位置,按点射(先用一块纸板,先测出光斑的大概位置,以防伤人),再在 3#反射镜的胶纸上打上一个标记。

第八步:如果 3#反射镜胶纸上的两个标记不重合,调整 2#反射镜,使这两个标记中心重合。

第九步:反复第六步至第八步,直至两个标记中心完全重合。

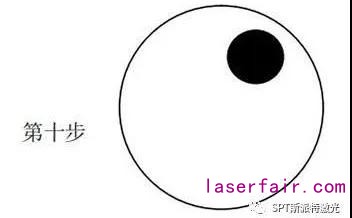

第十步:在 3#反射镜下面聚焦镜筒的入光口处贴上双面胶纸,按点射,在纸上打上标记。如果如果标记在胶纸的中心处,则光路调整完成。

第十一步:若激光未落在入光口的中心,如下图,则要按照以下步骤进行调节,直到激光点射标记落在出光口处双面胶纸的中心处。


上下偏差:将激光管抬高或降低。

里外偏差:将激光管向里或向外调整

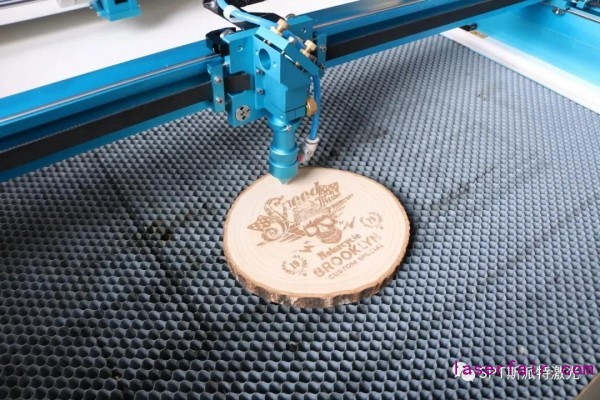

安装完成测试雕刻效果,调试完成


* 以上图文资料来源于SPT斯派特激光
