双轴运动大面积拼接激光标刻技术

双轴运动大面积拼接激光标刻技术是一种先进的激光加工技术，具有高精度、高效率和高可靠性的特点，被广泛应用于各种材料表面的标识和加工。本文将介绍双轴运动大面积拼接激光标刻技术的原理、系统组成、关键技术及优缺点，并分析其应用和发展趋势。

一、原理

双轴运动大面积拼接激光标刻技术是一种基于双轴运动的激光加工技术，通过控制两轴的联动实现大面积的拼接加工。其中，X轴控制模组的横向移动，Y轴控制模组的纵向移动。振镜配合双运动轴在加工过程中，通过将待加工区域划分成若干个小的加工区块，并按照一定的顺序逐个对区块进行加工，从而实现了大面积的拼接加工。其加工优势具有：

* 高精度：双轴运动大面积拼接激光标刻技术采用高精度的运动控制技术和激光功率控制技术，能够实现高精度加工，适用于各种高精度的标识和加工需求。

* 高效率：由于采用双轴联动控制，可以实现大面积的拼接加工，提高了加工效率，降低了生产成本。

* 高可靠性：该技术采用非接触式加工方式，避免了传统加工方法中的物理接触和切削力等问题，提高了加工可靠性和设备使用寿命。

二、系统组成

双轴运动大面积拼接激光标刻系统主要由以下几个部分组成：

1. 激光器：用于产生激光束，通常采用脉冲式或连续式激光器。

2. 光学系统：用于将激光束聚焦成所需的光斑大小，并调整光斑的位置和形状。

3. 双轴运动系统：包括X轴和Y轴运动机构，用于控制工件的位置和运动轨迹。

4. 控制系统：用于控制整个系统的运行，包括激光器的开关、光学系统的调整、双轴运动系统的控制等。

5. 计算机辅助设计软件：用于生成待加工区域的图形和加工路径，并传输给控制系统。

三、关键技术

1. 运动控制技术：双轴运动大面积拼接激光标刻技术的关键之一是运动控制技术，要求两轴的运动精度高、速度快、稳定性好，以确保加工质量和效率。华工激光双轴运动大面积拼接激光标刻技术的双轴运动精度控制在±0.01mm，速度可达到200mm/s。

2. 激光功率控制技术：由于不同材料对激光的吸收率不同，因此需要控制激光功率的大小以保证加工效果。激光功率控制技术要求能够实时监测激光功率的大小，并根据需要进行调整。通过高精度激光控制卡，该技术可控制激光功率在0.1W误差内。

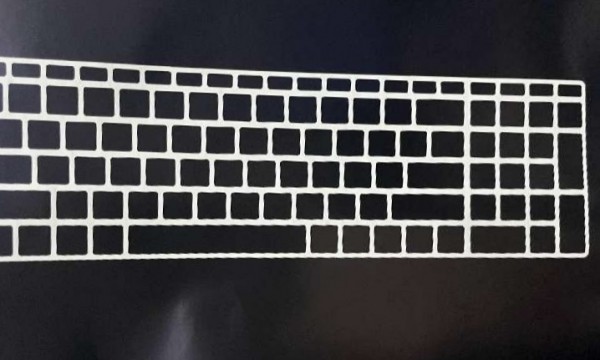

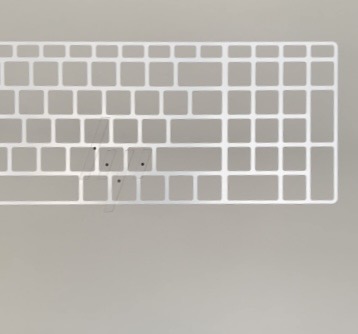

图1 笔记本键盘高亮效果

3. 图形处理技术：待加工区域图形的生成和加工路径的规划是双轴运动大面积拼接激光标刻技术的另一个关键技术。要求图形处理速度快、精度高，以适应大规模的加工需求。在加工之前，华工激光双轴运动大面积拼接激光标刻技术已计算好整体的运动轨迹与振镜的扫描路径，该计算在2秒内即可生成。若大批量生产，图形存储为模板可直接套用。

4. 拼接技术：由于待加工区域可能非常大，一般振镜加工幅面只有100mm*100mm，因此需要将待加工区域划分成若干个小的加工区块，并在每个区块之间进行拼接。拼接技术的关键是保证各区块之间的连接处平滑、连续，以避免影响整体加工质量。双轴运动大面积拼接激光标刻技术实现了大幅面运动拼接，加工区域不切分，通过运动轴与振镜幅面的配合，实现拼接无拼接痕迹，极大提高了加工效率和工艺稳定性。
