激光精密焊接中,不同材料如何焊出最佳效果

星之球科技 来源:创鑫激光2020-05-26 我要评论(0 )

高端电子产品的生产过程中,激光加工在产品的体积优化以及品质提升方面起到了重大的作用,使产品更轻巧纤薄,稳固性更好。目前,激光精密焊接主要应用于电子产品的壳体...

高端电子产品的生产过程中,激光加工在产品的体积优化以及品质提升方面起到了重大的作用,使产品更轻巧纤薄,稳固性更好。


目前,激光精密焊接主要应用于电子产品的壳体、屏蔽罩、USB接头、导电贴片等,具有热变形小、作用区域和位置精确可控、焊接品质高、能实现异种材料焊接、易于实现自动化等优势。但焊接不同材料时,需要采用的不同的焊接方式。


创鑫激光焊接工程师根据多次的实验结果,总结出了在消费电子的生产制造过程中,高反材料、金属薄板、异种材料等不同材料应使用何种方式进行激光精密点焊,方能得出最好的焊接效果。


1、高反材料的激光精密点焊方式


焊接铝、铜等高反材料时,不同的焊接波形对焊接质量影响很大。利用带有前置尖峰的激光波形,可突破高反射率屏障,瞬间的高峰值功率可以迅速改变金属表面状态,使其温度上升至熔点,从而降低金属表面的反射率,提高能量的利用率。另外,由于铜铝等材料导热速度快,故利用缓降波形,可以优化焊点外观。


另一方面,金、银、铜、钢等材料对激光吸收率随波长增大而减小,对于铜而言,当激光波长为532nm时,铜的吸收率接近40%。此外,通过分别采用红外激光器和绿光激光器对紫铜进行脉冲点焊,可以发现红外激光器焊后焊点大小不一致(图1),而绿光激光器焊点大小更均匀,深度一致,表面光滑(图2)。因此采用绿光激光器焊接效果更稳定,所需峰值功率会比红外激光器低一半以上。

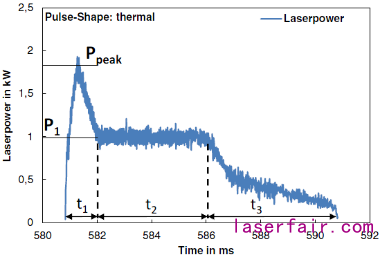

▲尖峰波形


▲1064nm波长的焊接效果(图1)

▲532nm波长的焊接效果(图2)


2、金属薄板材料的激光精密点焊方式


传统脉冲激光器在焊接金属薄板材料时,材料易被击穿且焊点较大;而高反材料因其自身的不稳定性以及在固态时对激光的吸收率低,焊接时常出现爆点、虚焊等现象。为了解决薄板及高反金属焊接难点,通过对光纤激光器QCW/CW模式分别进行模拟量和数字调制,触发一次可以实现N个脉冲输出,以较小的功率实现单点多脉冲焊接。



▲调制方式


▲高频脉冲点焊表面成型


▲焊缝截面


3、异种材料的激光精密点焊方式

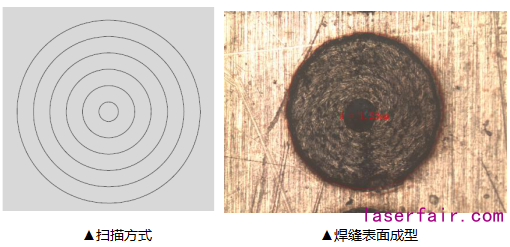

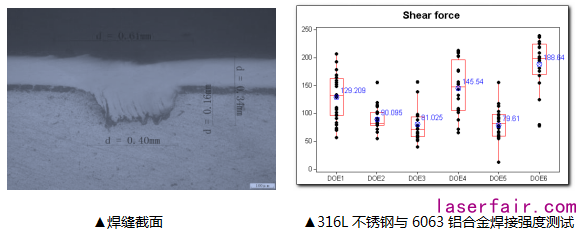

激光焊接薄板异种材料时,极易出现虚焊、裂纹、连接强度低等问题,这是由于两者的物理性能差异大,互溶度低,且极易生成脆性化合物,这些化合物使焊接头的力学性能大大降低。选用高光束质量的纳秒级激光通过高速扫描方式,精准的控制热输入抑制金属间化合物的形成,实现异种金属薄板搭接,改善焊缝成形及力学性能。



创鑫激光的准连续光纤激光器、MOPA 脉宽可调脉冲光纤激光器因具有高光束质量、高峰值功率、可调可控制等优点,成为激光精密点焊的理想光源。


4、所用激光器

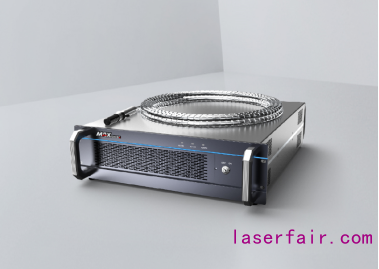

▲150W/1500W准连续光纤激光器


该产品具有多样兼容性与控制模式,可切换脉冲及连续模式,并同时处理以往两个不同激光器的加工任务,脉宽波形灵活可调,风冷散热,电光转换率30% 以上,是长脉宽,高峰值功率应用的又一选择。

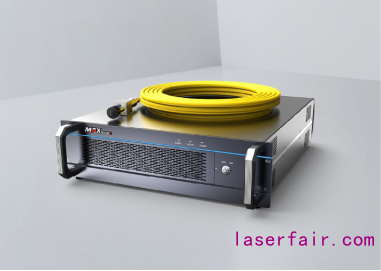

▲120W MOPA 脉宽可调脉冲光纤激光器


脉宽可调脉冲光纤激光器采用MOPA 构造两级放大,脉宽和频率独立可调,使得更多激光应用成为可能。脉宽在60~350ns 灵活可调,峰值功率高达10kW,重复频率高达1000kHz,配备自主研发在线隔离器,是激光精细加工的理想激光源。
