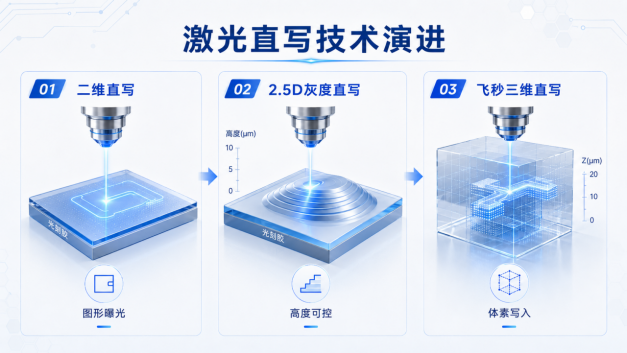

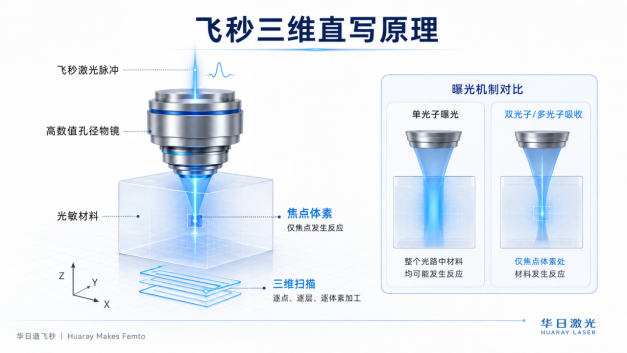

目前，飞秒三维直写的典型应用方向包括微纳3D打印、微光学、光纤端面器件、透明材料内部改性、三维光波导以及三维光子互连等。

其中，微纳3D打印依托双光子聚合，可以制造复杂微机械、微型机器人和精密三维结构；微光学则可以直接制造微透镜、自由曲面光学和局部耦合结构。

而对于华日激光深度聚焦的光互联与集成光子制造领域，三维激光直写正展现出不可替代的技术价值。

随着硅光、光学I/O、光电共封装和高密度光子封装不断发展，系统中的光纤、激光器、光子芯片和光引擎越来越密集。它们往往处在不同高度、不同间距和不同空间方向上，模式尺寸也并不一致。

这意味着，未来光互联不仅要解决“有没有光”，更要解决“怎样把光准确地送到应该去的位置”。

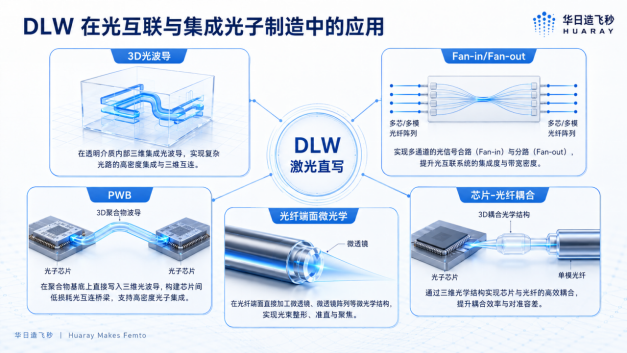

第一类，是透明材料内部三维光波导直写。

飞秒激光可以聚焦在玻璃等透明材料内部，通过局部折射率改性直接写入三维光波导。光路可以在材料内部重新排列和转向，用于三维光路重布线、Fan-in/Fan-out、玻璃光学中介层以及复杂光路连接。

对于多芯光纤、光纤阵列与光子芯片之间的连接，这种能力尤其有价值。原本位于不同位置的多个光通道，可以通过三维波导重新映射，为高密度光互联提供更大的空间自由度。

第二类，是光子引线键合（Photonic Wire Bonding, PWB）。

通过双光子聚合，可以直接在两个光子器件之间“打印”出自由形态的三维聚合物波导。它类似于电子封装中的键合打线，只不过传输的是光信号。

芯片与芯片、激光器与硅光芯片、光纤与光子器件之间，均可通过 PWB 建立跨空间的三维光连接。它的核心优势在于：无需依赖极其昂贵且耗时的高精度机械对准，直写系统可根据器件实际安放位置实时适配轨迹，轻松解决高度差与空间错位；同时，三维波导还能自动完成不同器件间的模场尺寸匹配，大幅降低耦合损耗。

第三类，是直接制造微光学和耦合结构。

微透镜、模式转换结构、光纤端面微光学以及局部耦合器，都可以通过激光直写方式集成到芯片、光纤或封装接口附近。

这意味着，未来的光子封装可能不只是“把器件装起来”，还可以在封装过程中直接把一部分光学功能“写”出来。

电子互连可以通过金属线和过孔在复杂结构中完成布线，但光受到传播模式、弯曲损耗、耦合效率和界面反射等因素影响，对空间几何关系更加敏感。

当系统中只有少量光通道时，可以依赖精密装调解决；但当未来一个封装中出现几十、上百甚至更多光通道时，仅靠二维结构和机械对准，制造难度会迅速上升。

三维光波导可以负责光路重布线，PWB可以负责跨空间连接，微光学直写可以负责聚焦和模式转换。它们共同指向一个趋势：光子制造正在从“制造单个器件”，走向“制造三维连接关系”。

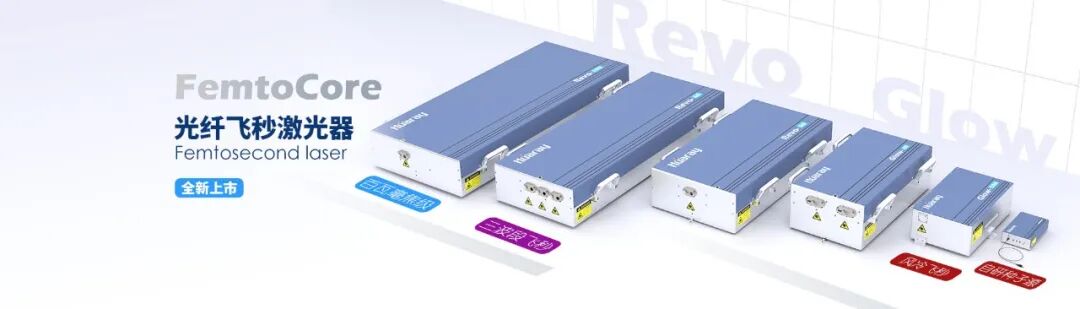

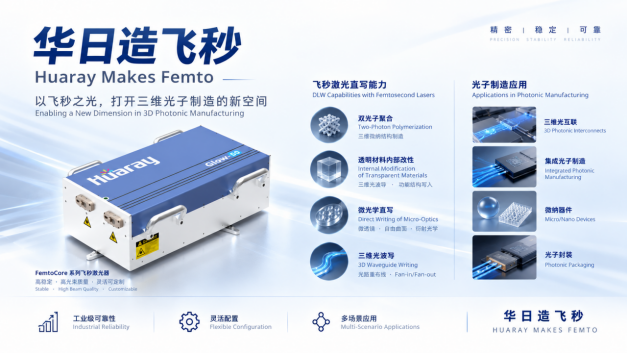

围绕微纳制造、透明材料加工和光子器件制造，华日激光持续推进FemtoCore飞秒产品体系，并提供多波长、多功率和多重复频率的飞秒光源平台。

不同DLW工艺对光源要求并不相同。双光子聚合更关注峰值功率、聚焦质量和重复频率；透明材料内部光波导直写更关注稳定的能量沉积和光束质量；微光学和三维光子互连则对加工一致性和系统集成能力提出更高要求。

华日激光始终致力于打造稳定、高品质的工业级飞秒光源，助力三维光子制造工艺从实验室走向规模化产业应用。

从双光子聚合，到透明材料内部改性；从微光学结构，到三维光波导和三维光子互连，飞秒激光正在不断扩展激光直写的应用边界。

对于未来的光互联与集成光子制造而言，真正的难题已经不只是把芯片做出来，而是如何在越来越复杂的三维空间里，把光准确、高效地连接起来。

而飞秒激光提供了其中一种非常重要的制造能力：直接在材料内部写光路，或者在器件之间构建三维光学结构。
