先进封装载体材料目前形成硅、陶瓷、玻璃三大主流技术路线，三类材料性能、适用场景各有明确边界：

优势在于配套半导体工艺成熟，与晶圆前道制程高度兼容，可实现超细间距高密度布线，为当下2.5D封装主流载体。

但短板同样突出：

• 晶圆TSV、精细布线加工成本高，大面积封装材料损耗大，拉高封装整体造价。

• 硅本身为半导体，高频工况介电损耗高、寄生电容与信号串扰显著，难以支撑224G及以上高速差分信号传输；

• 受12英寸圆形晶圆尺寸约束，大尺寸多芯粒集成时热应力集中，基板翘曲管控难度大，封装良率承压。

绝缘、导热与高温稳定性突出，是功率半导体、车规 IGBT、军工高功率器件封装核心载体。

受材料脆性与烧结工艺限制，陶瓷基板存在天然量产瓶颈：

• 基板加工厚度、成型尺寸存在硬性上限，大规格面板加工易开裂、良率大幅下滑；

• 高纯粉体、真空金属化工艺门槛高，单片制造成本居高不下，难以适配大尺寸、大批量高密度算力芯片规模化推广。

具备低介电损耗、电气绝缘性优异、热膨胀系数（CTE）可精准定制、纳米级高平整度与高刚性等综合特性，材料成本相较硅基板具备显著优势，是下一代高密度互连封装的核心候选载体。

其差异化优势在两大前沿场景尤为突出：

• 超低介电损耗可完美匹配AI算力芯片、高速光模块高频信号传输需求，有效降低信号衰减与传输时延；

• 适配超大尺寸面板级封装（FOPLP）制程，突破晶圆尺寸限制，可承载多芯粒、HBM堆叠等高集成方案，产业化进程持续提速。

玻璃基板综合性能优势突出，但材料本身硬脆的固有物理特性，大幅提升高精度精密加工门槛，成为行业亟待攻克的共性痛点。

• 机械钻孔加工极易在孔壁产生微裂纹，大幅拉低成品良率，给器件长期服役埋下可靠性隐患；

• 喷砂加工易在基板内部形成深层应力损伤，仅能加工大尺寸孔径，尺寸均匀性差，加工过程粉尘污染突出，还需额外增设掩模制备工序，无法满足先进封装微细布线的规模化生产要求;

• 湿法刻蚀需配合光刻掩模，受各向同性腐蚀影响易出现侧向钻蚀，孔壁垂直度、加工精度及深宽比表现差，仅适配低精度大孔加工，同时存在药液安全与环保管控压力，难以满足先进封装高精度微细布线量产需求。

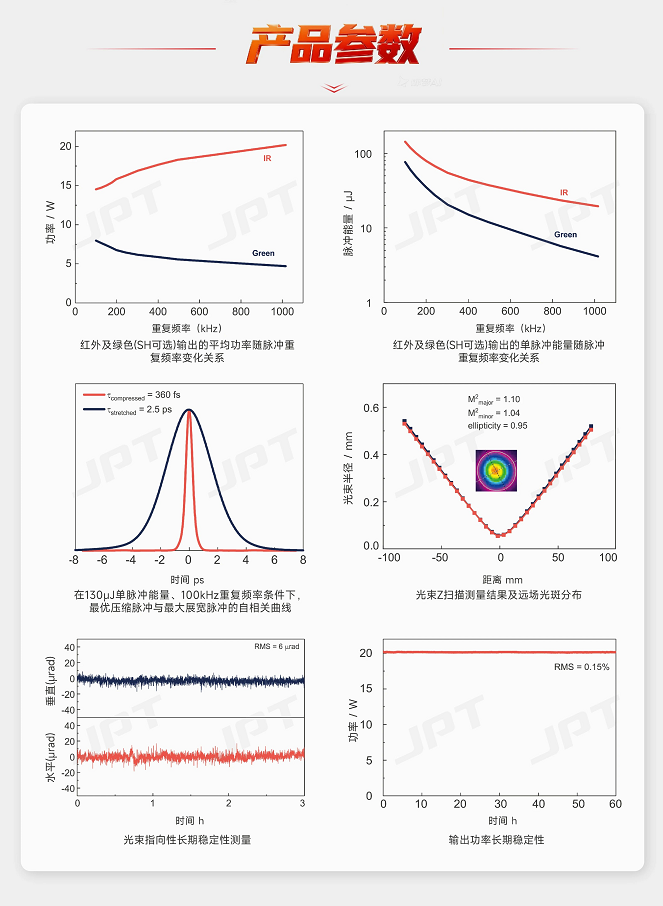

由此可见，高效实现低损伤、高精度的高密度玻璃通孔（TGV）批量制备，是当前制约玻璃基板大规模产业化落地的核心技术瓶颈。
