激光制造时使用视觉技术达到了一个新高度

来源:Mikrotron GmbH、BLZ2020-09-14 我要评论(0 )

导读:来自Laserzentrum GmbH(巴伐利亚激光中心 ,简写为BLZ)采用一种高速相机来进行激光加工铝合金、铜合金的在线监测,并取得了理想的效果。远程飞秒激光焊接金属材...

导读:来自Laserzentrum GmbH(巴伐利亚激光中心 ,简写为BLZ)采用一种高速相机来进行激光加工铝合金、铜合金的在线监测,并取得了理想的效果。

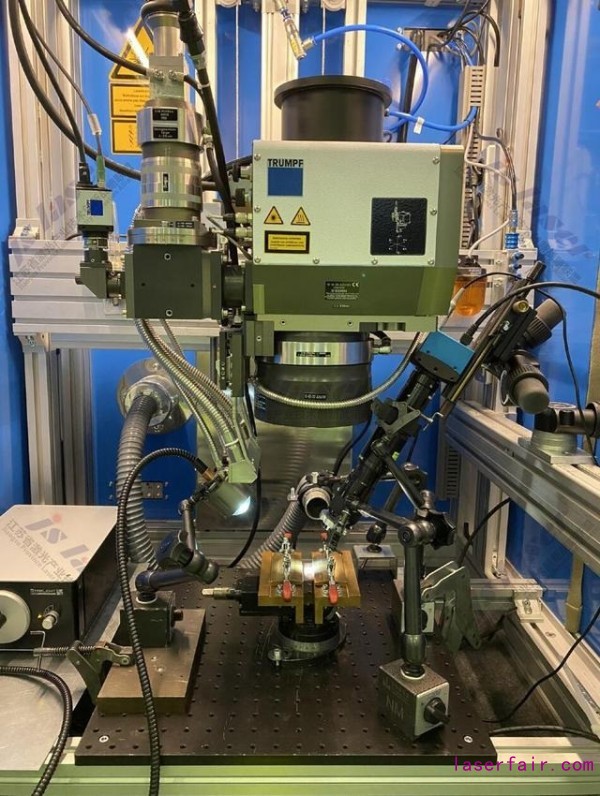

远程飞秒激光焊接金属材料的实验设置

这一研究结构主要从事激光加工铜合金和铝合金的工艺研究。同时,还有相当一部分是工作是关于电子移动性的研究,这是因为在电池芯接触的制造和制造电动汽车电力电子元件的时候需要焊接来实现。

BLZ实施的一项研究激光加工时需要连续的监控焊接、切割、钎焊和生产性制造的工艺过程。为了完成这一目标,BLZ采用一种Mikrotron MotionBLITZ Eo Sens mini2告高速记忆相机来帮助完成。结构紧凑且功能强大的MotionBLITZ Eo Sens mini2特别适合密闭的实验室空间 。针对铝合金和铜合金材料的特定目标的焊接,远程焊接Fe基和非铁基材料,激光材料加工的波长在可见光波长范围内,同时可以对微电子部件进行钎焊。 ,

高速相机的自动测试系统

分辨率为1696 x 1710像素,MotionBLITZ Eo Sens mini2 可以探测几乎任何缺陷,如焊缝不均匀、如焊接飞溅和孔隙。该设备可以在每秒捕获200,000帧照片。或者可以是使得操作者获得每一个动作的瞬间动态。通过相机识别缺陷是如何和何时发生的,反过来推断出补救措施。例如,粉末床3D打印的时候,飞溅的发生就可以被探测到,然后进行相应地调整。另外一个例子就是对焊缝特征,包括熔化动力学和材料蒸发时地特征地精确视觉捕获,

功能多样且性能强大,MotionBLITZ Eo Sens mini2可以安装在光束通道内或者机器外部进行。取决于技术的要求,该相机还可以安装在三脚架或者机器人手臂上来记录研究的结果。由于该设备的记忆是内部存储的,所以可以不用连接任何笔记本或者PC机。3秒内即可实现高分辨率和高速的记录,而不需要额外的昂贵的实验装置。此外,千兆以太网接口界面使得操作者可以通过标准的笔记本或者PC机,自距离远达100米的范围内同时操作几个相机。

使用该相机进行数据记录的时候性能非常稳定。我们可以据此理解在不同的应用中缺陷是如何产生的,尤其是在采用传统的激光源进行焊接的时候,在红外光谱发射的大约为1 m的时候。就需要迅速的进行识别,这是因为在最坏的情况下会导致该项目的失败或者部件的损坏。

在使用激光焊接的光源波长为可见光范围的时候,其应用潜力更为广泛,这是目前高功率激光使用较多的光源。BLZ当前使用的激光设备为通快的3KW,515nm的波长的激光设备。

这一相机不仅可以进行激光技工铝合金、铜合金的在线监测,还可以用来进行宝马汽车的车轮的动态测试系统,如下图。

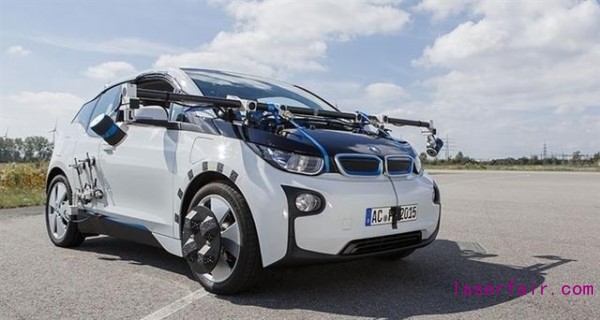

BMW 的测试载具配备了这一相机进行车轮动态测试系统

来自Laserzentrum GmbH(巴伐利亚激光中心 ,简写为BLZ)是一个独立的非盈利的研究结构,位于巴伐利亚州爱尔兰根 ,致力于探索光电子和激光技术应用领域,通研究、发展和知识转移新的方式开展工作。作为一家连接科学研究和工业技术应用的纽带,BLZ一直扮演着光系统和部件特殊应用领域的工程师伙伴、训练者、方案提供者、发展者和制造商。

来自:Mikrotron GmbH、BLZ
