创鑫脉冲光纤激光器应用于18650电池极片切割

18650电池

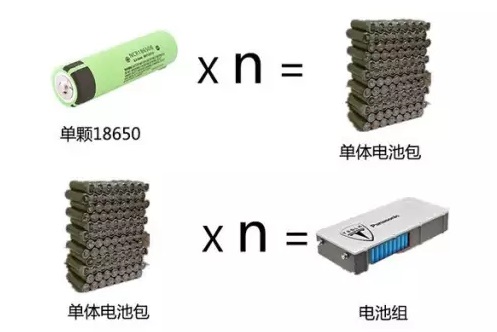

18650锂离子电池具有容量大、寿命长、安全性能高等特点，因其体积小，重量轻，使用方便，而广泛应用于电子品消费、机动车和能源市场。18650电池也是目前世界上最成熟、最稳定的电池组合，至今仍占据领先位置。

Tesla Model S有7104节18650电池，2015年我国生产18650电池约几十亿节，并呈指数式增长。快速增长的市场需求对生产工艺及效率提出了更高的要求。

18650电池是典型的薄膜电池，由正极极片、隔离膜和负极极片间隔卷绕构成，如下图所示。

18650电池生产制造工艺流程

在最主要的环节——极耳切割及高速分条中，要求切割边缘毛刺高度小于0.01mm，热影响区小于0.08mm，切割速度400~600mm/s，创鑫MFQ-100W脉冲光纤激光器的高速、高精度、高稳定性得到充分发挥。

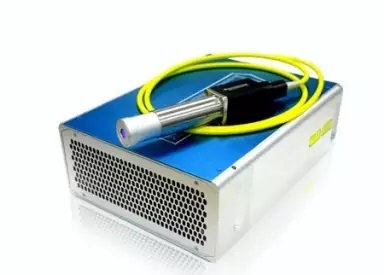

创鑫MFQ-100W在18650电池极片切割应用

创鑫MFQ-100W脉冲光纤激光器应用于连续分条(Slitting)中，实现极片极耳高精度切割成型，极片高速自动分条工艺。

创鑫MFQ-100W切割正极陶瓷层

速度：500mm/s；功率：100%；频率：100KHz。

正极陶瓷层中间为铝箔，两边为白色绝缘陶瓷层，厚度100μm，切缝层次明显，棱角分明，边缘整齐无挂渣。热影响区域小于0.03mm

创鑫MFQ-100W高速正极极片切割

速度：800mm/s；功率：100%；频率：160KHz。

正极片中间为铝箔，两边为锂离子聚合物，厚度100μm，切缝层次分明，边缘平整，热影响区域小于0.04mm

创鑫MFQ-100W负极极片切割

速度：1100mm/s；功率：100%；频率100KHz。

负极极片中间为铜箔，两边为电镀石墨层，切缝层次分明，边缘平整，无熔珠，热影响区域小于0.051mm厚度80μm

创鑫MFQ-100W切割负极极耳铜箔

速度：2200mm/s；功率：90%；频率：160KHz。

铜箔厚10μm，切缝整齐，边缘无毛刺，热影响区小于0.065mm

创鑫MFQ-100W切割正极极耳铝箔

速度：1800mm/s；功率：95%；频率：160KHz。

拉丝面铝箔厚度40μm，切缝毛刺约0.007mm。热影响区小于0.01mm

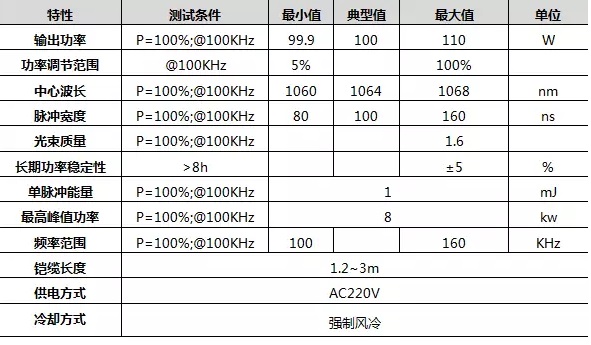

创鑫MFQ-100W的光学特性
