低波数陷波滤光片技术的新突破

Johnny Lee 来源:激光制造网2015-10-27 我要评论(0 )

低波数陷波滤光片(BNF)是一种在光敏硅酸盐玻璃体中刻录的反射体布拉格光栅,BNF可以反射带宽窄至5cm-1的光,但其他波长通过时不受影响,总体透射率几乎为95%。

       ——体布拉格光栅低波数陷波滤波片

摘要:低波数陷波滤光片(BNF)是一种在光敏硅酸盐玻璃体中刻录的反射体布拉格光栅,BNF可以反射带宽窄至5cm-1的光,但其他波长通过时不受影响,总体透射率几乎为95%。使用单级光谱仪时,BNF使测量小于5cm-1斯托克斯和反斯托克斯拉曼光谱成为现实。低波数陷波滤光片可以承受的连续波光功率超过1kW,承受温度达400°C,环境稳定性很出色。中心波长可以控制,精度达0.1nm,角度可调程度达100mrad。

       随着国内市场对低波数滤光片需求越来越大,对低波数拉曼光谱测量的技术要求也越来越严格。上海昊量光电设备有限公司公司作为一家为中国大陆区域科研及工业客户提供高质量的VBG(Volume Bragg Grating)供应商,一直关注体布拉格光栅产品方向的技术创新并积极向客户推荐并提供相关的技术服务。上海昊量光电设备有限公司现在主要向客户提供在无机光敏硅酸盐玻璃中进行设计和制造全系列体布拉格光栅(反射体布拉格光栅-RBG、啁啾体布拉格光栅-CBG、低波数陷波滤光片-BNF),且OptiGrate公司一直加强与世界知名学府—佛罗里达大学(University of Florida)的合作. 近期,佛罗里达大学光学与激光研究教育中心(CREOL)的科研工程师们在低波数陷波滤光片(BNF)的项目中取得了新的突破,使低波数陷波滤光片(BNF)的内部折射率得到大幅度提升,经实验结果表明:新一代的低波数滤光片在拉曼光谱的测量中,实验效果更明显。

       低陷波陷波滤光片(BNF)是一种在光敏硅酸盐玻璃体中刻录的反射体布拉格光栅,BNF可以反射带宽窄至5cm-1的光,但其他波长通过时不受影响,总体透射率几乎为95%。使用单级光谱仪时,BNF使测量小于5cm-1斯托克斯和反斯托克斯拉曼光谱成为现实。该滤光片可以承受的连续波光功率超过1kW,承受温度达400°C,环境稳定性很出色。中心波长可以控制,精度达0.1nm,角度可调程度达100mrad。

 低波数陷波滤光技术的新突破1

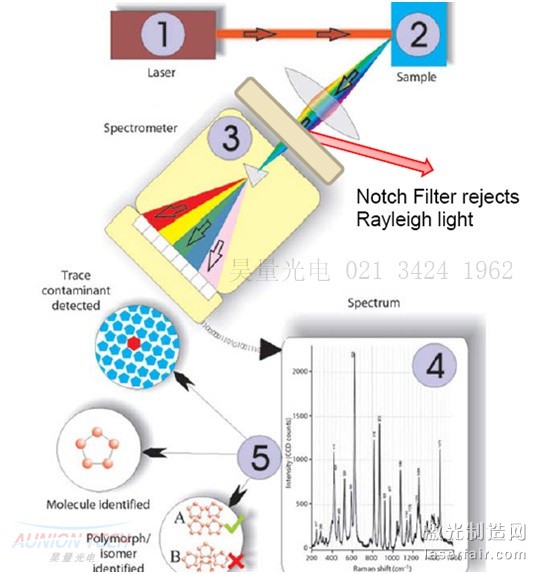

图1          低波数陷波滤光片拉曼光谱检测示意图

低波数陷波滤光技术的新突破2

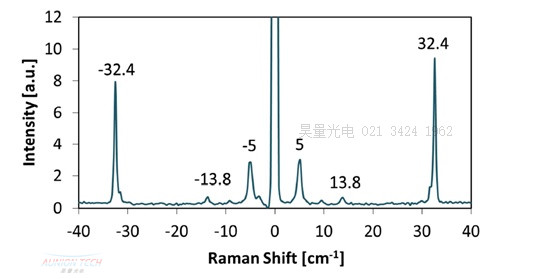

图2       低至5个波数的拉曼光谱检测图

 低波数陷波滤光技术的新突破3

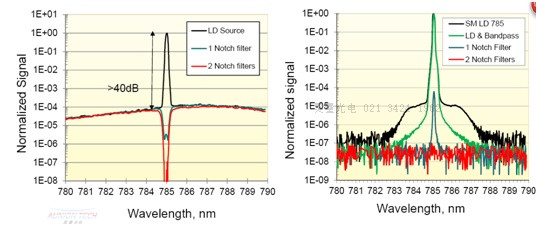

图 3     785nm波长的光谱检测

 低波数陷波滤光技术的新突破4

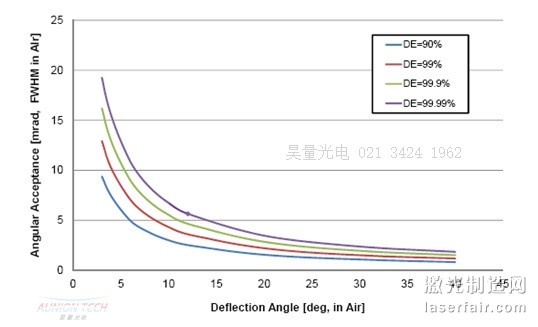

图4   低陷波陷波滤光片的偏转角与衍射效率的关系图

       如下是上海昊量光电设备有限公司提供的常规波长的低波数陷波滤光片(BNF)得透射率(Internal Transmittance 简称I.T)数据:
低波数陷波滤光技术的新突破5

       目前,这种新一代低波数陷波滤光片(BNF)已经陆续被我国的数个知名科研机构采纳并被应用于一些重大科研项目中。
       此外,上海昊量光电设备有限公司在定制体布拉格光栅方面以展现出极其出色的能力。根据我们对大量定制客户的跟踪及反馈情况来看,上海昊量光电设备有限公司产品在各项技术参数方面均能满足客户要求并在实验中发挥良好的作用。

供稿:昊量光电
如有需要请联系:021 3424 1962
邮箱:info@auniotech.com

转载请注明出处。
