近年来，新能源汽车如雨后春笋般出现，与传统燃油汽车加工相比，新能源汽车中要使用的动力电池加工成为一块新的大蛋糕。

作为一种新型的清洁能源，动力电池即为提供动力来源的电源，不仅可以为新能源汽车，还可以为电动列车、电动自行车、高尔夫球车等各类产品提供动力的蓄电池。

激光焊接在电池上大有可为，是因为焊接的部位多、工艺难度相当大。激光焊接是动力电池生产一项非常重要的工艺环节，新能源汽车电池加工对成本、安全、环境控制的要求很高。

相对于传统焊接方式，激光焊接是一种非接触式工艺，灵活、精确和高效，能够满足动力电池生产过程中的性能要求，同时具备高效精密的特点，将成为新能源动力技术发展的重要保障。

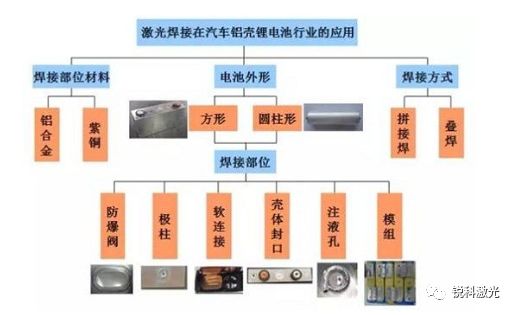

激光焊接在动力电池中的应用在很多地方，主要用在电池防爆阀焊接、电池极耳焊接、电池极带点焊、动力电池壳体与盖板封口焊接、动力电池模组及PACK焊接等。

01

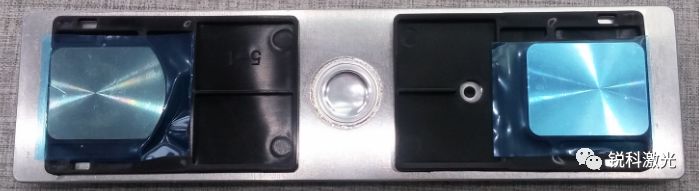

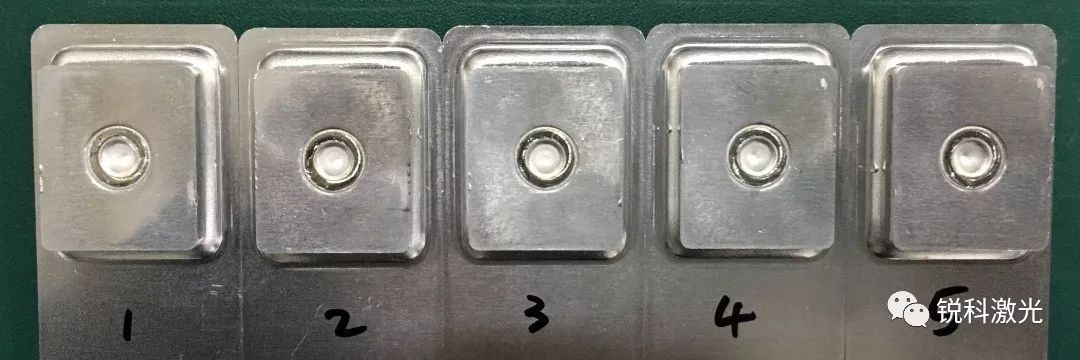

防爆阀焊接

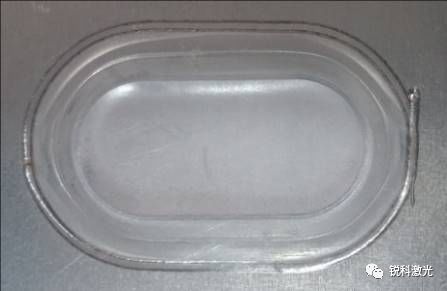

防爆阀是电池封口板上的薄壁阀体，防爆阀结构巧妙，很多是电池厂家的专利设计，但其基本原理多为用激光焊接牢固的、一定形状的两个铝质金属片；但当内部压力升高到一定值时，铝片从设计的凹槽位置处破裂，为防止电池进一步膨胀造成爆炸，这道工序对激光焊接工艺要求极为严格，要求焊缝能够密封，并且焊缝的破坏压力要大于铝片凹槽位置的破坏压力。采用连续激光焊接可以实现高速高质量的焊接，焊接稳定性、焊接效率以及良品率都能够得到保障。

目前市面上常见的激光焊接方案为：

焊接方式  连续焊

建议机型  1000W连续

配合精度  <0.05mm

光纤芯径  50um

焊接功率  800～900W

焊接速度  70～90mm/s

02

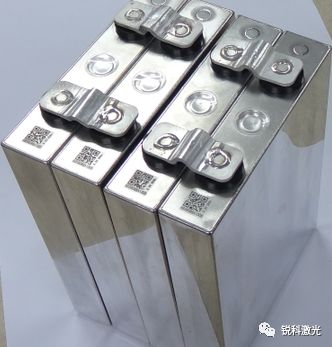

极柱焊接

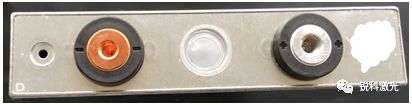

动力电池一般设置有正极极柱和负极极柱，用于电流的输出以及与外部电路的连接。其中，为了满足高容量的使用需求，动力电池一般需要通过转接片串联或者并联成电池组使用，电池成组时其正负极极柱与转接片之间的连接一般使用焊接的方法。

目前市面上常见的激光焊接方案为：

焊接方式  连续焊

建议机型  1000W连续

配合精度  <0.05mm

光纤芯径  50um

焊接功率  700～900W

焊接速度  50～60mm/s

03

软连接焊接

新能源动力电池汽车软连接指的是电动汽车电池组之间的连接线，可以弯曲的叫做软连接，材质主要是铜和铝，经过焊接处理后不会产生漏酸，导电性更好。

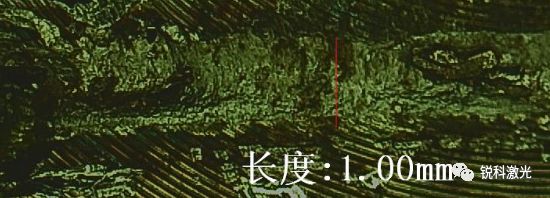

铜极

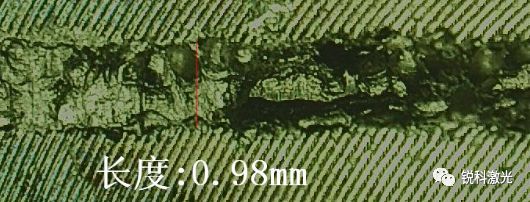

铝极

目前市面上常见的激光焊接方案为：

焊接方式  连续焊

建议机型  6000W连续

配合精度  <0.05mm

光纤芯径  150um

焊接功率  铝2000～3000W  铜3900～4500W

焊接速度  110～130mm/s

04

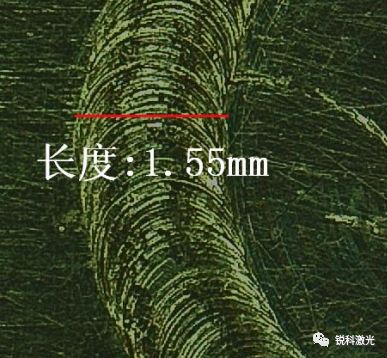

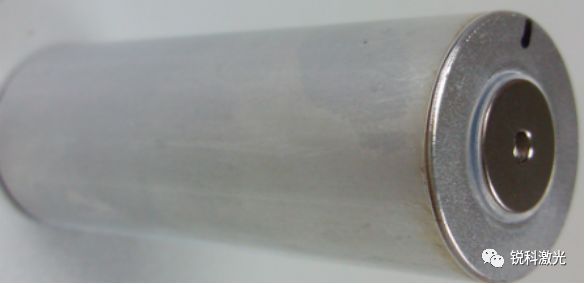

壳体封口焊接

动力电池的壳体材料有铝合金和不锈钢，其中采用铝合金的最多，一般为3003铝合金，也有少数采用纯铝。壳体的焊接形式分为顶焊和侧焊两种方式。使用连续激光器焊接薄壳动力电池，效率可以提升5~10倍，且外观效果和密封性更好。

目前市面上常见的激光焊接方案为：

焊接方式  连续焊

建议机型  2000W连续

配合精度  间隙<0.05mm  高度0.06

光纤芯径  100um

焊接功率  1100～1300W

焊接速度  50～70mm/s

05

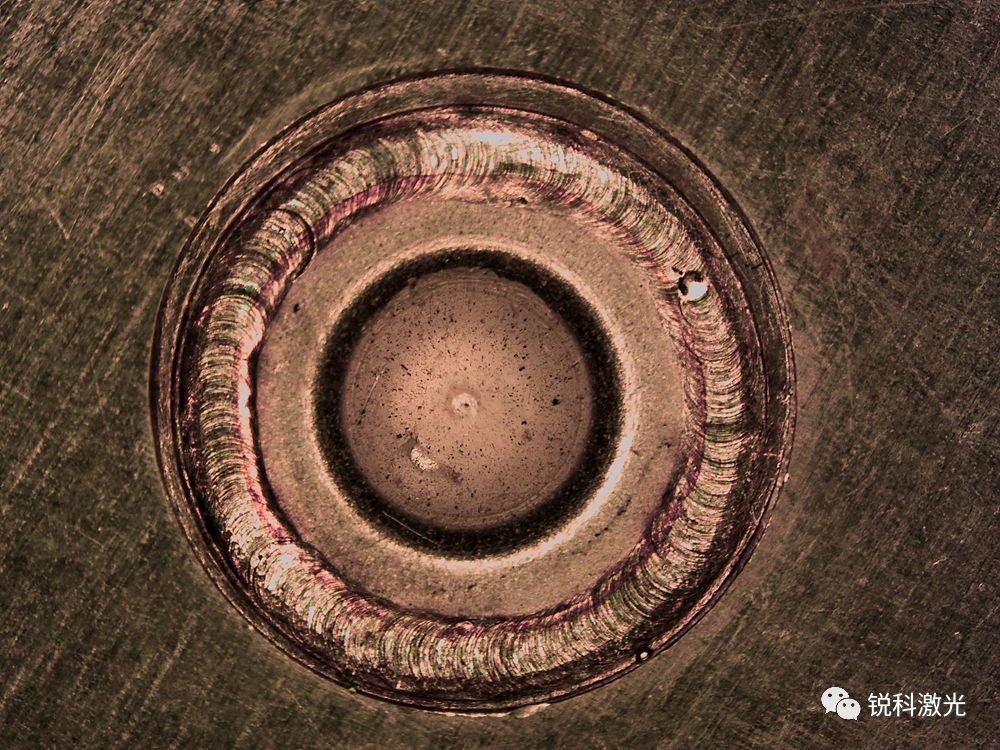

注液孔焊接

锂电池在制造过程中，当向电池壳体中注入电解液后，由于要维持电解液的稳定性而需要将电池壳体的注液口进行密封，目前普遍采用是激光焊接密封，该种技术效率高，密封效果好。

目前市面上常见的激光焊接方案为：

焊接方式  连续焊

建议机型  1000W连续

配合精度  间隙<0.05mm  高度0.06

光纤芯径  100um

焊接功率  750～950W

焊接速度  40～70mm/s

06

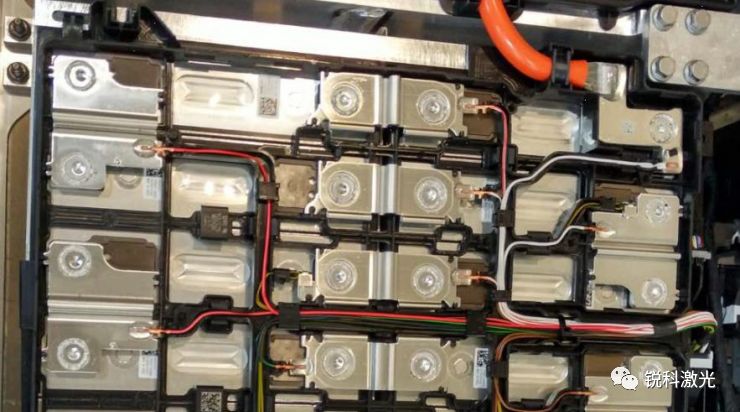

PACK焊接

电池电芯组装成组的过程称为PACK，可以是单只电池，也可以是串并联的电池模组等。通过激光焊接，优点是可靠性较好。正负极材质不同，一般有铜和铝2种材质，由于铜和铝传热均很快，且对激光反射率非常高，连接片厚度相对较大，因此需要采用较高功率的激光器才能够实现焊接。

目前市面上常见的激光焊接方案为：

焊接方式  连续焊

建议机型  3000W/6000W连续

配合精度  拼接间隙<0.1mm   高度间隙<0.05

光纤芯径  100um/150um/200um

焊接功率  拼接焊：2000W～3000W T≤2mm   叠焊:3000W-5000W T≥1.5mm

焊接速度  60～80mm/s

除了焊接应用，动力电池领域还可以应用到激光切割技术

01

极耳激光切割

极耳切割是动力电池的关键工艺，目前常见的切割方式有模切技术和激光切割技术。与传统模切相比，极耳激光切割作为新工艺，具有无耗材、速度快、灵活性高、适应性强等特点，可以降低制造成本、提高生产效率、大幅缩短新产品模切周期，同时可适用不同种类、不同规格型号的产品.

极耳切割前                                          极耳切割后

材料   铝、铜箔

切割方式   在线振镜切割

切割速度   ≥60m/min

边缘毛刺高度   ≤7μm

热影响区  ≤50μm

推荐激光器  100W/200W MOPA

动力电池作为新能源汽车的核心零部件，直接决定整车性能。随着新能源汽车市场的逐步爆发，光纤激光器未来将有很大的市场潜力。
