锡球喷嘴助力激光焊锡工艺的高精应用

激光制造网 来源:紫宸激光2023-04-18 我要评论(0 )

目前,激光已被广泛应用到工业生产中,尤其是用于金属的焊接、切割、打孔、标记以及表面处理等方面。激光焊接技术正逐步取代传统的焊接技术,这主要得益于在生产中激光...

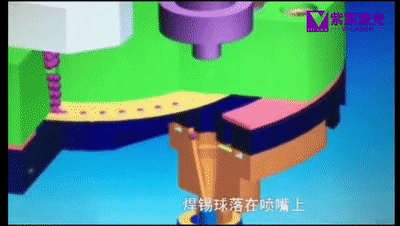

目前,激光已被广泛应用到工业生产中,尤其是用于金属的焊接、切割、打孔、标记以及表面处理等方面。激光焊接技术正逐步取代传统的焊接技术,这主要得益于在生产中激光焊接具有焊接速度快、易于被光学系统引导、精度高、变形小、对工件产生较低热应力等特点。激光喷球焊接是激光焊接中一种全新的锡焊贴装工艺。这种工艺的主要优点是能实现极小尺寸的互连,熔滴大小可小至几十微米。能将容器中的锡球通过特制的单锡珠分球系统转移至喷嘴,通过激光的高脉冲能量,瞬间熔化置于喷嘴上的锡球,再利用惰性气体压力将熔化后的锡料,喷射到焊点表面,形成互联焊点。



但是,目前市场上传统的焊锡喷嘴功能性都比较单一,使用起来也非常不便,传统的焊锡喷嘴普遍存在清洗频率高,使用寿命短的缺点。紫宸激光作为国内较早从事激光焊锡应用领域的设备厂家,为解决传统焊接喷嘴的问题,经过多年的研发提供一种激光锡球焊接喷嘴的应用方案。

激光焊锡机的喷嘴朝向待加工产品的一端喷口,喷口处的尺寸略小于锡球的尺寸,使得喷嘴的喷口处能够卡住锡球,在喷嘴对准待加工产品需要焊接的位置后,通过激光使锡球液化,并落至待加工产品上,实现焊接。在相关技术中,使锡球液化的过程中,部分液化锡容易溅射或者残留至喷嘴的内壁上,造成锡球的损耗。另外,待冷却后,液化锡将重新凝固,并长久残留在喷嘴的内壁上,将导致下一个锡球的定位将存在一定偏差。从而增加了焊球喷嘴的清洗频率,从某种意义上讲,越精细的锡球喷嘴,清洗的频率也会越高。



激光锡球喷嘴包括:本体,所述本体的内部中空,形成进球通道,本体对应进球通道的一端形成喷口,进球通道用于传输锡球至喷口,喷口用于卡住锡球;本体形成有斜面,斜面由本体的外壁延伸至所述本体对应喷口处的部分内壁,以使内壁形成缺口,当喷口卡住锡球时,缺口使所述锡球部分裸露,用于减少所述本体的内壁与锡球之间的接触面积。



根据本技术实施例的高精度激光锡球喷嘴,至少具有如下有益效果:斜面由本体的外壁延伸至喷口处的内壁,使喷口处的内壁形成缺口,当喷口卡住锡球时,锡球通过缺口部分裸露,减少锡球与本体的内壁之间的接触面积,从而,当锡球被液化时,能够减少液化锡溅射或者残留在内壁上的锡量,减少锡球的损耗。

锡球激光焊接机的优势



1.激光加热、熔滴过程快速,可在0.2s内完成 ;

2.在焊嘴内完成锡球熔化,无飞溅 ;

3.不需助焊剂、无污染,最大限度保证电子器件寿命 ;

4.激光喷射锡球直径可实现0.06-2mm之间各种大球、小球的焊接,符合集成化、精密化发展趋势 ;

5.可通过锡球大小的选择完成不同焊点的焊接 ;

6.焊接质量稳定,良品率高 ;配合CCD定位系统适合流水线大批量生产需求。
