从验证走向产业化,TGV正迎来重要发展窗口期
2026年6月,Corning正式发布GlassBridge™玻璃光互连平台,进一步完善其在先进封装及共封装光学(CPO)领域的布局,释放出玻璃材料在先进封装领域加速应用的重要信号。与此同时,玻璃基板(Glass Core Substrate)也正从技术验证阶段逐步迈向产业化窗口。
事实上,这场变革早有伏笔。近两年来,英特尔、三星、台积电、英伟达等产业链巨头纷纷加快玻璃基板布局。凭借优异的平整度、尺寸稳定性、低介电损耗和热性能,玻璃正成为2.5D/3D封装及Chiplet架构的重要基础材料。
然而,玻璃基板的产业化仍绕不开一道核心关卡——TGV(Through Glass Via,玻璃通孔)。如何在仅数百微米厚的玻璃内部,以微米级精度稳定加工出数万乃至数十万个高一致性通孔,不仅决定着后续金属填充和封装良率,更是整个产业链持续攻关的核心技术难题。
聚焦前道核心工艺,德龙激光深耕TGV关键环节

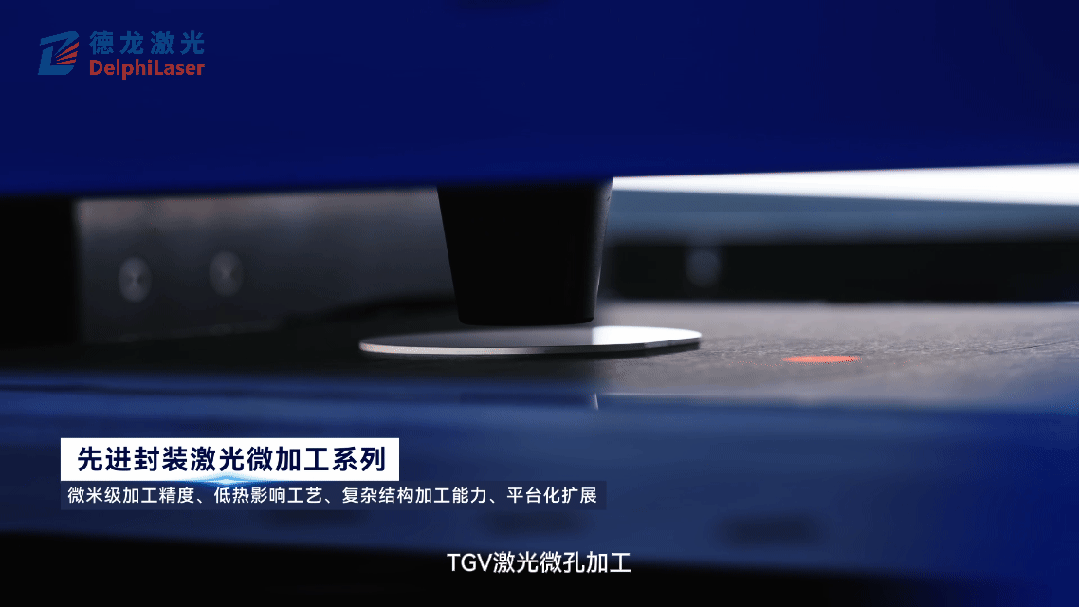

在TGV玻璃基板制造流程中,德龙激光承担的是前道核心工序——激光诱导。简单来说,就是利用超快激光在玻璃内部预先构建精确的"通孔路径",后续再通过选择性刻蚀形成贯穿玻璃的微米级通孔。
激光诱导的质量,直接决定了最终通孔的精度、锥度、一致性和孔壁质量,进而影响金属填充良率和芯片互连的可靠性。可以说,这道工序是TGV从设想走向量产的第一道关口。
近十年持续布局,见证TGV走向产业化
早在2017年,德龙激光便围绕玻璃材料微加工开展系统性技术储备;2019年公司实现首台TGV设备交付,成为国内较早布局TGV装备领域的企业之一。
近十年来,公司持续跟踪玻璃基板技术演进,见证了TGV从实验室验证逐步走向产业化应用,也不断推动激光工艺向更高精度、更高效率、更高稳定性方向发展。

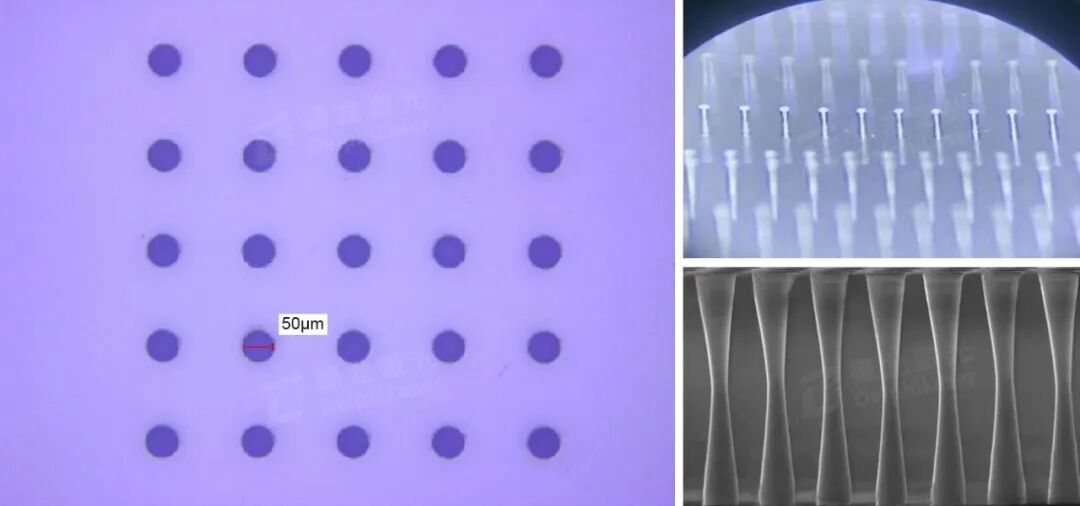

50微米小孔表面及侧面微观效果

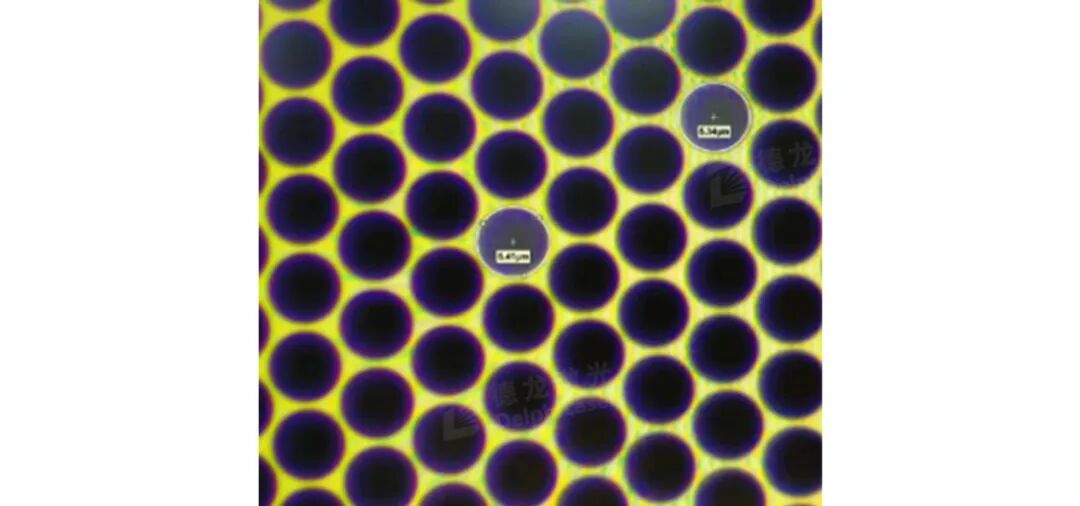

5微米石英玻璃微孔微观效果
随着产业化不断推进,TGV制造也面临新的挑战。
01 通孔尺寸在持续缩小
从早期毫米级逐渐缩至几十微米级,整体跨越两三个数量级;对孔径精度与加工一致性要求显著提升。
02 通孔密度快速提升
单片玻璃基板上的通孔数量由数十个跃升至数十万个。对加工效率、良率和一致性提出了全新挑战。
03 工艺要求全面升级
除了更高加工精度,还需要兼顾孔壁质量、尺寸一致性、量产稳定性和加工效率,实现综合性能的全面提升。
不止是设备能力,更是全流程工艺支撑
对于客户而言,TGV量产的真正挑战,往往并非设备本身,而是设备投入使用后的工艺开发:激光参数如何优化?刻蚀窗口如何建立?不同材料如何实现稳定加工?量产良率如何持续提升?这些决定产品性能和制造效率的关键工艺,往往比设备交付本身更耗时间。

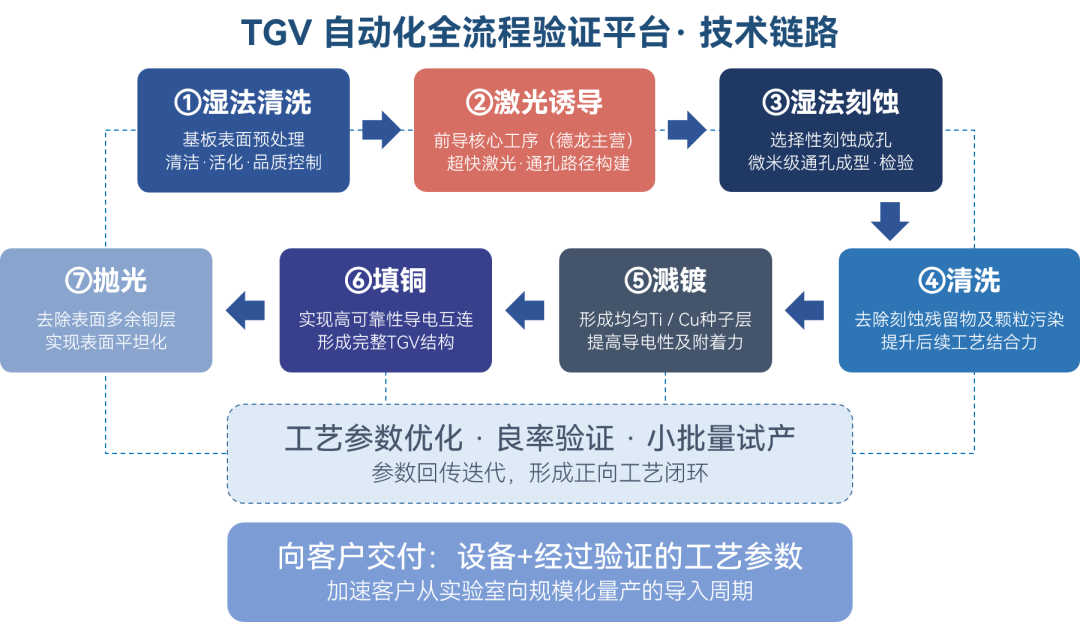

为此,德龙激光建立了覆盖湿法清洗、激光诱导、湿法刻蚀、清洗、溅镀、填铜、抛光等关键工艺环节的TGV自动化全流程工艺验证平台,实现工艺、设备与自动化系统的深度融合。可为客户提供从工艺验证、参数优化、良率提升到小批量试产的一站式技术支持,帮助客户缩短工艺开发周期,加快产品导入和规模化量产进程。
近期活动 2026第三届功率半导体先进封装论坛暨TGV玻璃通孔技术应用大会 会议时间:2026年7月15-16日 会议地点:苏州汇融广场假日酒店 德龙激光将现场展示面向玻璃基板TGV制造的激光解决方案,并与产业链上下游企业共同探讨玻璃基板产业化进程中的关键技术挑战与发展机遇。 第二届先进封装与高算力热管理大会暨2026异质异构集成创新大会 会议时间:2026年7月23-24日 会议地点:苏州香格里拉酒店 德龙激光将在先进封装产业创新大会进行主题演讲,围绕玻璃基板TGV、先进封装激光微加工等技术方向,与行业专家、科研机构及产业伙伴共同交流先进封装技术发展趋势。
