激光技术在半导体全产业链中的战略定位与物理机制

在现代微电子制造的宏大版图中，激光加工技术已不再仅仅是传统的“切割”工具，而是演变为一种跨越前道晶圆制造、中道先进封装以及后道封测测试的全流程核心支撑技术。激光加工本质上是光子与物质相互作用的过程，其在半导体领域的应用深度和广度，主要源于其极高的能量时空压缩能力。通过调节激光脉冲宽度（从纳秒到飞秒）、波长（从红外到极紫外）以及光束的空间分布，激光能够实现对半导体材料物理属性的精准操控。

激光技术的引入显著提升了半导体制造的柔性化与数据驱动水平。相比于传统的机械加工或化学腐蚀，激光工艺展现出更低的能耗、更少的耗材消耗（如无需掩膜、模具或昂贵的化学溶剂）以及更低的环境污染风险。特别是在处理如硅（Si）、碳化硅（SiC）、氮化镓（GaN）及各种低介电常数（Low-k）材料时，激光加工展现出的非接触特性，有效避免了机械应力导致的破片风险，这对于追求高良率的半导体产线具有决定性意义 。

半导体前道制造中的激光光源技术

准分子激光在深紫外（DUV）光刻中的应用

光刻工艺是半导体制造中最具技术壁垒的环节，其分辨率直接决定了集成电路的特征尺寸。作为光刻机的核心动力，准分子激光器提供了关键的深紫外（DUV）光源。准分子激光具有波长短、单光子能量大、空间相干性低等独特优势，使其成为目前最适合大规模工业生产的光源。

在主流的 DUV 光刻系统中，氟化氪（KrF）和氟化氩（ArF）激光器是核心。KrF 激光器工作在 248 nm 波长，支持 250 nm 至 130 nm 节点的制造；而 ArF 激光器则工作在 193 nm，配合浸没式光刻技术（Immersion Lithography），可将工艺节点推进至 7 nm。目前国际领先的系统能够实现高达 6 kHz 的重复频率。然而，中国在高性能准分子激光核心元器件方面仍面临挑战，如高端光学薄膜和耐辐照材料的长期稳定性研究尚不足。

极紫外（EUV）光刻中的激光等离子体光源

当制程进入 7 nm 及以下节点时，极紫外（EUV）光刻成为唯一选择。EUV 光源的产生依赖于复杂的激光诱导等离子体（LPP）技术。其基本原理是利用大功率二氧化碳（CO2）激光器高速轰击液态锡液滴，使其在瞬间气化并形成等离子体，从而辐射出波长为 13.5 nm 的 EUV 光线。

高功率的激光反馈控制系统，对激光器的光束质量和指向稳定性提出了近乎苛刻的要求。目前全球范围内，EUV 光源技术高度集中于 ASML 及其合作伙伴手中，属于受严格保护的尖端工业能力。

晶圆加工：从切割到内部改性的演进

激光开槽（Laser Grooving）在 Low-k 晶圆中的必要性

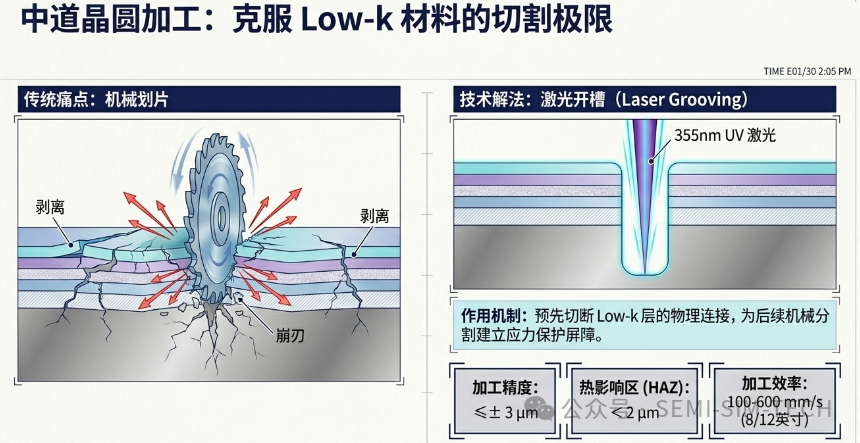

随着芯片集成度的提升，Low-k 材料被广泛用于互连层以降低寄生电容。但 Low-k 材料质地极脆，传统机械刀片在切割时产生的机械应力极易引起材料剥离（Peeling）和严重的崩刃（Chipping）。激光开槽技术通过 355 nm 紫外激光或超短脉冲激光，在切割道上预先刻蚀出精准的槽位，切断 Low-k 层的物理连接，从而为后续的机械划片提供保护屏障。

大族激光等企业开发的激光开槽设备，已能将热影响区（HAZ）控制在 2 μm 以内，加工精度达到 ≤±3μm。该工艺广泛应用于 8 英寸和 12 英寸晶圆，加工速度范围在 100 mm/s 至 600 mm/s 之间。

激光隐形切割（Stealth Dicing）的技术逻辑

隐形切割代表了激光在晶圆分割领域的最高技术水平。与传统的激光烧蚀（Laser Ablation）全切割方式不同，隐形切割将激光焦点聚焦在晶圆厚度的中心区域。

物理机制： 激光透过晶圆表面（对硅材料通常采用红外波段），在内部产生多光子吸收效应，诱导出改质层。该层具有极高的内应力，随后通过扩片工艺（Expansion），晶圆会沿着预设的损伤路径自然裂开。

优势分析： 由于加工过程发生在内部，表面不会产生加工屑，这是一种完全的干式加工工艺，无需水清洗，极大地保护了对水敏感的器件（如 MEMS）。

效率提升： 隐形切割允许极窄的切割道（Street Width），显著提升了单片晶圆的芯片产出率，尤其适用于超薄晶圆和闪存（Flash）、DRAM 等存储芯片的加工。

第三代半导体的激光加工突破

碳化硅（SiC）和氮化镓（GaN）作为第三代半导体的代表，具有宽禁带、高热导率和高击穿电场的特性。然而，这些材料的极高硬度和化学稳定性也给传统加工带来了巨大挑战。

激光改质切割与解理

针对 SiC 衬底，传统的机械切割效率极低且损耗严重。大族半导体的 DA100-A7 PRO 等设备通过激光内部改质技术，突破了 SiC 衬底切割的局限。该工艺不仅减少了切割损失，还能保持极高的芯片边缘强度，确保功率器件在高压工作下的可靠性。此外，全自动化合物解理线体（如 DC-CP4061）集成了划片、贴膜、裂片等全套流程，进一步提升了化合物半导体的产线自动化水平。

激光退火（Laser Annealing）形成欧姆接触

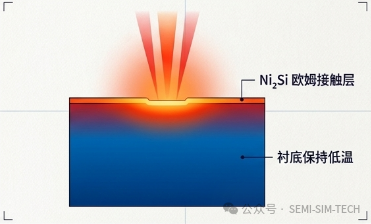

在功率器件制造中，形成低电阻的欧姆接触是关键。传统的炉管退火会使整个晶圆长时间处于高温环境下，容易引起杂质扩散和基底损伤。激光退火利用高能脉冲激光瞬间照射重掺杂的 SiC 表面，使金属层与半导体界面瞬间反应，形成高质量的 Ni2Si 欧姆接触层，而衬底深处仍保持低温状态。这种选择性加热特性是实现高性能 SiC 功率芯片的必然选择。

先进封装中的激光微制造

TGV（玻璃通孔）与 TSV（硅通孔）的竞争格局

在高性能计算（HPC）和射频（RF）集成领域，通孔技术是实现 3D 互连的基石。长期以来，硅通孔（TSV）占据主导地位，但玻璃通孔（TGV）正凭借其优异的物理性能异军突起。

绝缘性与电气性能： 玻璃是优良的绝缘体，其介电常数仅为硅的 1/3，损耗因子更小。这意味着基于 TGV 的转接板能大幅降低高频下的信号损耗和串扰。

制造工艺简化： 制造 TSV 需要复杂的绝缘层沉积、临时键合和二次薄化过程。而 TGV 无需绝缘层，且加工过程中无需临时载片，显著缩短了工艺链。

成本优势： 玻璃面板大尺寸获取容易，综合制造成本仅为硅衬底的 1/8 左右。

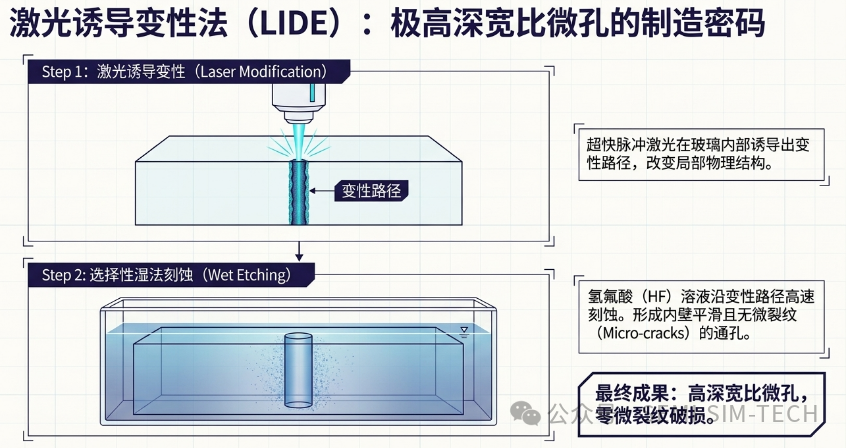

在 TGV 的激光制造中，激光诱导变性法（LIDE） 已成为主流。利用超短脉冲激光在玻璃内部诱导出变性路径，使变性区在氢氟酸（HF）溶液中的刻蚀速率大幅提升，从而形成极高深宽比且平滑的微孔。

先进封装中的解键合技术演进

随着晶圆减薄至 50μm 甚至更薄，临时键合与解键合（TBDB）技术变得至关重要。

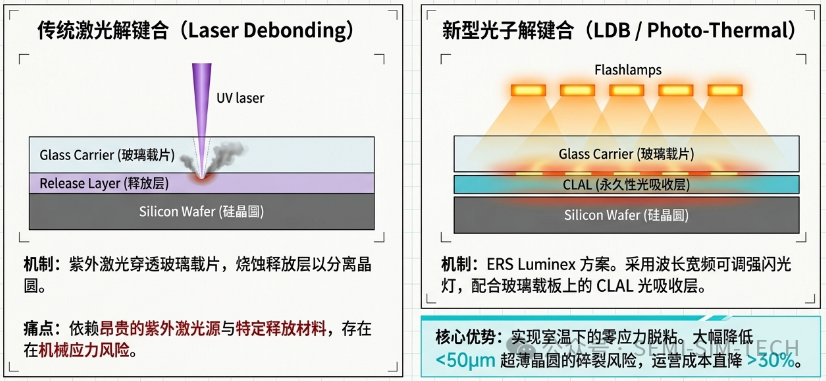

激光解键合（Laser Debonding）： 现有的主流方案。通过激光透过玻璃载片照射键合层，使其发生物理或化学变化以分离晶圆。虽然精度高，但需要昂贵的紫外激光器和特定的释放层材料。

光子解键合（LDB/Photo-Thermal）： 这一领域的新型突破。ERS 公司推出的 Luminex 系列摒弃了传统激光器，采用波长可调（200-1100nm）的强闪光灯。核心在于玻璃载板上的永久性光吸收层（CLAL），其吸收光能后在室温下实现零应力脱粘。相比传统激光解键合，该技术不仅降低了 30% 以上的运营成本，还大幅降低了超薄晶圆碎裂的风险。

半导体激光加工设备的全球市场分析

市场梯队与竞争格局

全球半导体激光加工设备市场呈现出高度集中的态势，核心专利和高端市场主要由日本、韩国和欧洲厂商掌控。

第一梯队： DISCO（日本）、EO Technics（韩国）、ASMPT。这些企业占据了全球约 53% 的份额，特别是在隐形切割和 DUV/EUV 光源模块方面拥有统治力。

第二梯队： 包括 EVG、Süss Microtec、东京精密等国际老牌企业，以及中国的大族激光、华工科技、德龙激光等。中国厂商在化合物半导体切割、激光开槽和 TGV 领域追赶势头强劲。

第三梯队： 先导智能、联动科技等中小型设备商，主要聚焦于细分领域如打标或特定测试分选设备。

中国激光企业的崛起与财务表现

根据 2023 年度业绩数据，大族激光和华工科技作为中国激光产业的双雄，营收均已跨过百亿门槛。

尽管营收规模巨大，但中国企业在激光器核心光源（尤其是高功率超快激光器）和高精密光学控制卡方面的自给率仍有待提高。大族半导体通过整合以色列和韩国的技术专家团队，正在加强 AI 图像算法和运动控制方面的自主研发。

效率提升的利器：多光束加工与 SLM 技术

在半导体大批量制造中，单一光束的串行加工往往成为吞吐量（Throughput）的瓶颈。空间光调制器（SLM）的引入为这一问题提供了完美的光学解决方案。

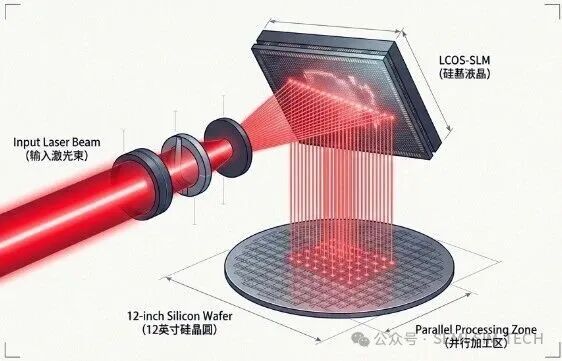

动态光束整形： 基于 LCOS（硅基液晶）的 SLM 能够通过控制光的相位，实时改变激光的空间分布。它不仅可以将单光束分裂为数百个子光束实现并行加工，还能补偿光路中的波前畸变，提高加工精度。

高功率耐受性： 滨松（Hamamatsu）等厂商已开发出能够承受 700W 甚至 984W 高功率激光的 SLM，通过全接触式水冷散热器，有效解决了液晶过热导致的损伤问题。

应用领域： 这种多光束技术正被广泛应用于高能激光打标、飞秒激光双光子加工以及高速微孔钻孔等场景，极大缩短了 12 英寸晶圆的处理时间。

激光精细化处理：清洗、修调与打标

激光清洗（Laser Cleaning）的精密控制

半导体生产过程中，亚微米颗粒的附着可能导致严重的良率损失。激光清洗利用短脉冲激光辐射，使污染物瞬间受热膨胀或产生冲击波以脱离基底。

干式清洗： 简单高效，适用于大多数硬脆基底。

湿式清洗： 通过液膜的辅助增强能量吸收，对微小颗粒的去除率更高，但需严格控制工艺以防液膜侵蚀器件。

激光修调（Laser Trimming）

对于高性能运算放大器、基准电源和仪表放大器，其内部薄膜电阻的阻值精度直接关系到电路的失调电压等参数。激光修调允许在器件运行过程中（Active Trimming），利用激光切削电阻材料，实时监控电路输出直到参数达到完美平衡。这种微米级的非破坏性调整，是模拟 IC 实现高精度指标的基石。

技术演进趋势与未来展望

激光加工技术正朝着超快、高能、智能化的方向深度演进。

超快激光的普及化： 随着飞秒（fs）激光器成本的下降和可靠性的提升，其在半导体加工中的“冷加工”特性将得到更广泛应用，进一步减小热影响区至纳米量级。

跨尺度制造整合： 未来的激光加工平台将不再是单一功能。例如，大族半导体的 SDBG 系列设备已实现了从改质切割到 AOI 视觉检测、贴膜的一体化集成，大大降低了工序间的周转风险。

异质集成与 3D 封装： 针对 HBM（高带宽存储）和 AI 处理器，激光将在 TGV、超薄晶圆解键合和芯片堆叠（Hybrid Bonding）后的边缘修整中发挥不可替代的作用。

国产化供应链的重构： 中国半导体行业在准分子激光光源、核心光学元器件领域的持续投入，有望在未来 5-10 年内打破高端光刻和精密加工领域的外部技术封锁。

激光加工技术在半导体行业中的地位已从“锦上添花”转变为“雪中送炭”。从前道光刻光源的物理极限探索，到后道先进封装中的三维结构塑造，激光以其光子级的精准度和极高的制造柔性，正推动着摩尔定律持续向前迈进。对于相关设备商而言，掌握核心光源技术并结合 AI 算法优化加工路径，将是未来竞争的关键护城河。
