你知道『冷水机』怎么维护吗?

激光制造网 来源:锐科激光2023-03-17 我要评论(0 )

都说,光纤激光加工设备的“心脏”是激光器,那什么是光纤激光加工设备的“血管”呢?如果按照作用来划分,那么『冷水机』当之无愧,通常被称之为“激光器水箱”的冷水...

都说,光纤激光加工设备的“心脏”是激光器,那什么是光纤激光加工设备的“血管”呢?

如果按照作用来划分,那么『冷水机』当之无愧,通常被称之为“激光器水箱”的冷水机,他的作用可不仅是给激光器降温,切割头的降温也是主要依赖于冷水机,那么今天就来聊聊光纤激光加工设备的“血管”——冷水机的工作原理、日常保养和注意事项。

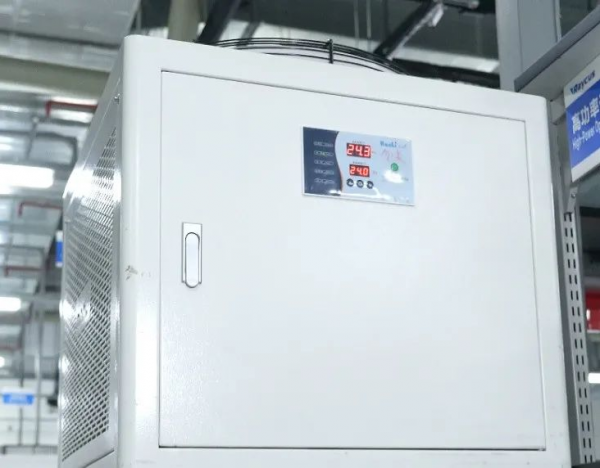

冷水机


01、激光设备为什么需要冷水机?

激光设备的主要工作原理是由电能转化为光能,因为能与能之间的转换不是百分百的,所以在一部分电能转化成光能的同时,另一部分转换成了热能;另外设备的运转和金属的摩擦也会导致激光切割头产生大量的热能。

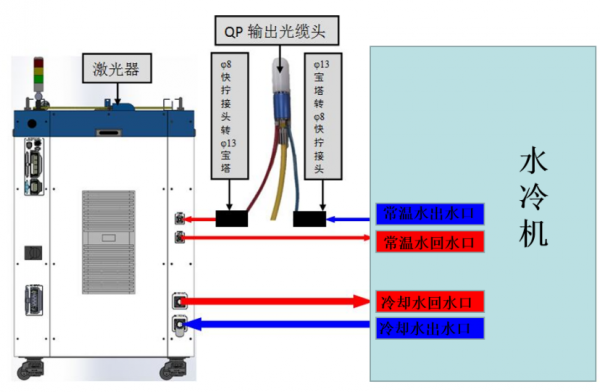

激光器冷却系统连接示意图

热能留在激光器和切割头里面,轻则影响加工效果,重则损坏里面的部件。大家都知道激光器和切割头成本较高,损坏后的维修和更换价格也十分昂贵,因此利用水冷散热,可以降低设备的损耗率,降低维护成本。


02、冷水机是怎么工作的?

水冷机也称冷水机,是一种可以提供恒温、恒流、恒压的冷却水设备,水冷机分为风冷式冷水机和水式冷水机两种,激光加工中常见的为水式冷水机,也是本文要讲的机型。常见的激光设备冷水机可以提供两路温度稳定的冷却介质,一路使用低温冷却液为激光器降温,另一路使用常温冷却液为切割头降温。

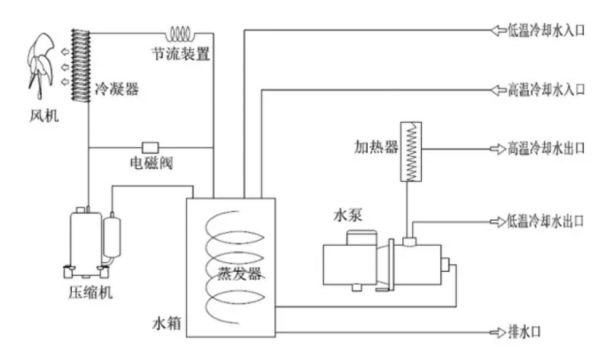

水冷机的原理图

冷水机的主要工作原理是将电能转化为机械能,利用其自带的压缩机将过热蒸汽压缩成高温高压的气体,然后排向冷凝器并转化成高压液体,再流经节流装置(膨胀阀或毛细管) 降压,最后变成低温低压的过冷液体,低温低压的过冷液体再进过蒸发器汽化吸热成过热蒸汽,再次回到压缩机进入下一个循环,实现制冷功能。


03、冷水机日常怎么进行维护和保养?

首先是常规的检查,每隔一周,需检查水冷机水箱水位是否满足要求,每个月检查一次水冷机水质是否出现变化(颜色、气味、杂质等)。其次是定期的更换和清洁,可以参考以下更换和清洁周期。

过滤网清洁周期:根据水质情况,每周一次检查过滤网是否堵塞(激光器进水口过滤网、水冷机过滤网),激光器的进水口过滤网在激光器进水口Y型口中,水冷机的过滤网可根据水冷机型号确认位置,一般在出水管路上。

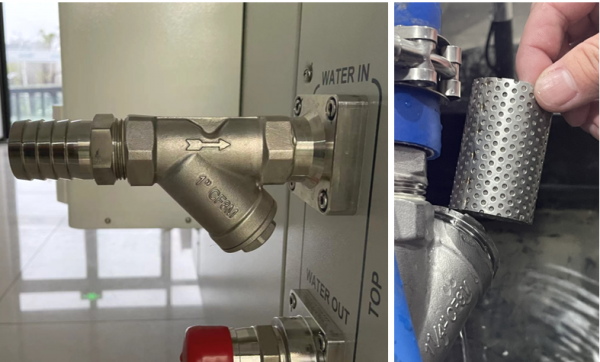

激光器进水口过滤网

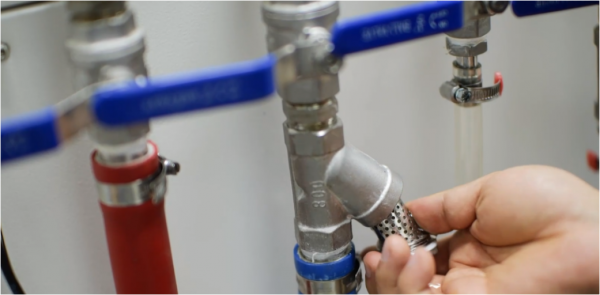

拆下水冷机过滤网


隔尘网清洁周期和清洁步骤:隔尘网在水冷机两侧,隔尘网很容易拿下,当灰尘多时,可增加清洁频率。卸下隔尘网,用空气喷枪将隔尘网上的灰尘清除,油性污垢请用中性洗涤剂清洗,隔尘网重新安装前应漂洗和晾干。

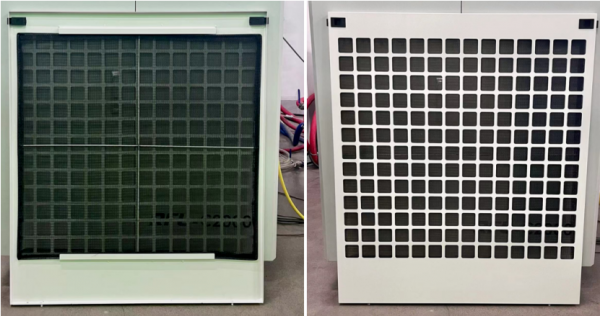

冷水机隔尘网

滤芯更换周期:检查水冷机滤芯是否污染,最长半年需更换一次水冷机滤芯(根据实际机型,有的没有滤芯)。

冷却水更换周期:根据水质情况更换冷却水,最长3个月需更换一次冷却水。水冷机的水箱并非密封的,长期暴露在有粉尘的环境中,粉尘、金属屑及细菌进入冷水中导致水变质,产生不溶解水的物质后附着在激光器水路内壁上,从而阻塞水路造成水流量下降,降低降温效果。如出现这种情况就要及时将变质的冷却水全部放掉,更换新的冷却水。

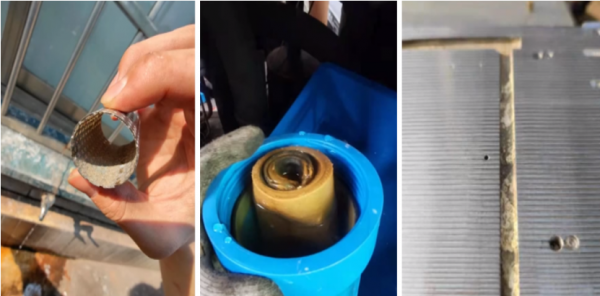

被污染后的过滤网、滤芯和激光器水路

04、怎么选配对应冷却水?

冷却水选择蒸馏水、去离子水。选用这两种水的的原因是蒸馏水或者去离子水在循环加热过程中不易产生水垢。严禁使用桶装纯净水、自来水。

蒸馏水和去离子水

05、怎么更换冷却水?

更换冷却水的步骤

1、断开设备电源及水冷机电源。2、把水冷机及激光器内的水放干,清洗水箱并排干水。3、清理水冷机水的过滤网、滤芯(有的水冷机没有滤芯,具体情况咨询水冷机厂家)以及激光器进水口的过滤网。4、安装好过滤网、滤芯。5、往水冷机注入蒸馏水,达到标准液位。6、开启水冷机让水循环起来,查看水冷机液位显示,液位下降的话再加入蒸馏水。注:为防止细菌藻类滋生,可以在冷却水中加入10%的酒精。


06、冷水机日常维护还有什么需要特别注意的?


环境温度0度及以下时,建议广大用户给激光器的冷却水里添加防冻液,添加防冻液后可以降低水的冰点,使冷却水不结冰。防冻液的选择、配比和添加可查看以下文章——《激光器冬季养护指南》。

防冻液不可长期使用:任何防冻液不能完全替代等离子水,防冻液具有一定的弱腐蚀性只可短期使用,长期使用会导致激光器及切割头光学器件损坏,造成不必要的损失。冬天过后,必须用蒸馏水或者去离子水清洗管路,尤其是水冷机的过滤网、滤芯和激光器进水口的滤芯,并恢复蒸馏水或者去离子水作为冷却液。

如果长时间停机,比如春节停工或者激光器运输前必须排空冷水机内的冷却水,并且将压缩空气将设备内包括激光器、冷水机的残留水吹净,防止内部结冰或者漏水导致器件损坏。

排空冷水机内的冷却水
