在微电子工业中，激光技术得到了广泛的应用，在巨量转移技术中，也有研究人员试图借助激光来实现巨量转移的过程，这就是激光转移流派。

Coherent（相干）是一家激光器制造商，其公司的产品在平板显示工业中有广泛的应用，包括准分子激光退火，柔性基底激光剥离，激光切割等等。

而在MicroLED制造过程中，Coherent也基于他们深厚的激光技术，提出了他们的解决方案。

在如下的视频中，Coherent展示了他们在MicroLED制造中所涉及到的激光剥离技术（LLO）和激光转移技术（LIFT）。

▲Coherent的激光技术在MicroLED上的应用

2018年，Coherent在whitepaper中介绍了他们公司可能应用于MicroLED制造中激光技术[35]，包括如下：

● 激光剥离（Laser Lift-Off, LLO）:

可以将MicroLED器件从蓝宝石外延片上剥离下来，转移到一个载板基板上，供后续巨量转移

▲LLO过程

● 激光诱导向前转移技术（Laser Induced Forward Transfer, LIFT）:

用于巨量转移的过程中，将MicroLED转移到背板基板上

● 准分子激光退火（Excimer Laser Annealing, ELA）:

用于LTPS-TFT背板的低温多晶硅薄膜制造过程

● 激光切割（Laser Cutting):

用于面板的切割

● 激光修复（Laser Repair）:

用于MicroLED面板的切割

对于MicroLED的整体的过程，激光所用到的LLO和LIFT可以用如下的图片来表示：

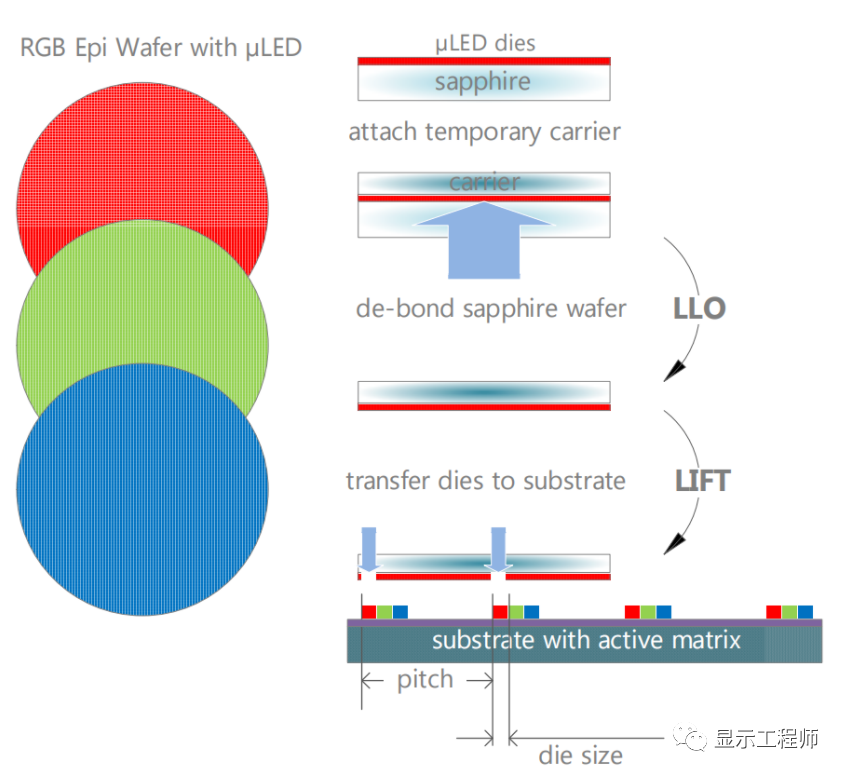

▲MicroLED制造过程中的LLO和LIFT

对于巨量转移过程，Coherent采用了248nm的激光来转移GaN MicroLED，激光束通过一个Mask和投影镜头，可以实现1000个die的同时转移。

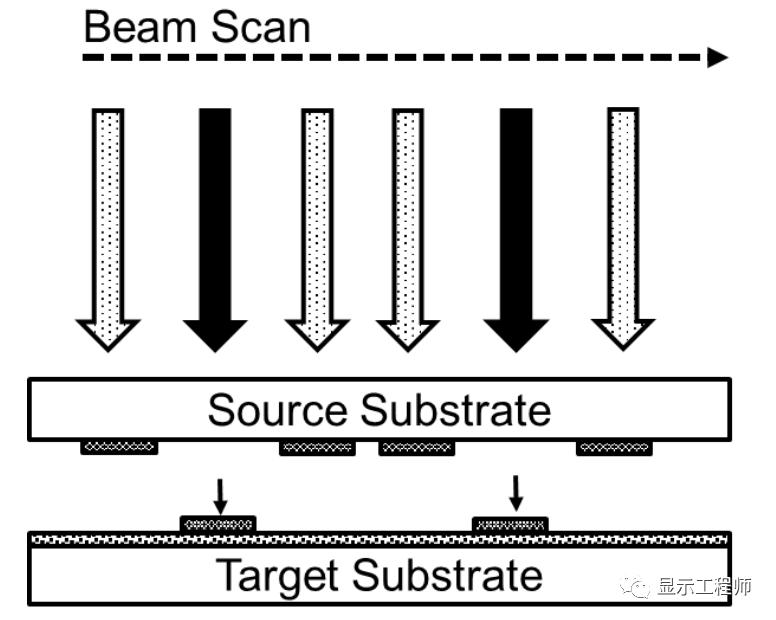

另外一家美国的公司QMAT也提出激光转移的技术方案[36]，他们所采用的巨量转移设备称为Zero-ppm BAR Mass-Transfer Tool，

所谓Zero-ppm即为零缺陷的转移，而BAR为Beam-Addressed Release的缩写，即激光束寻址释放，可以实现精确的选择性转移。

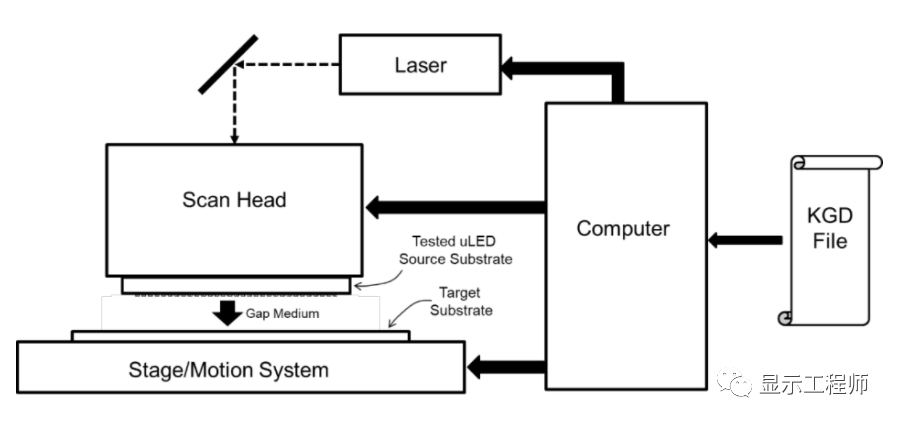

如下图所示，在巨量转移前，源基板上的MicroLED器件需要经过测试，并将测试结果作为KGD File保存在计算机中（KGD即为Known Good Die)。

在后续转移的过程中，通过读取KGD文件中缺陷的位置信息，可以通过激光精确地进行选择性转移，从而使有缺陷的器件不会被转移到目标基板上。

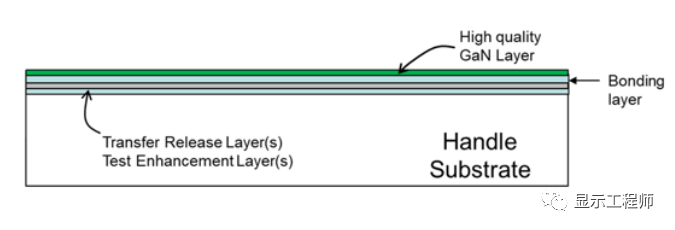

在QMAT的文章中可以看到其技术实现的一些细节[37]，在他们的方案中，关键点在于：

在激光转移流派中，还有一家美国公司Uniqarta，他们提出了一种被称为LEAP的技术，即Laser-Enabled Advanced Placement，

这种技术与QMAT的方案的转移过程有相似之处，即都能够实现选择性转移。

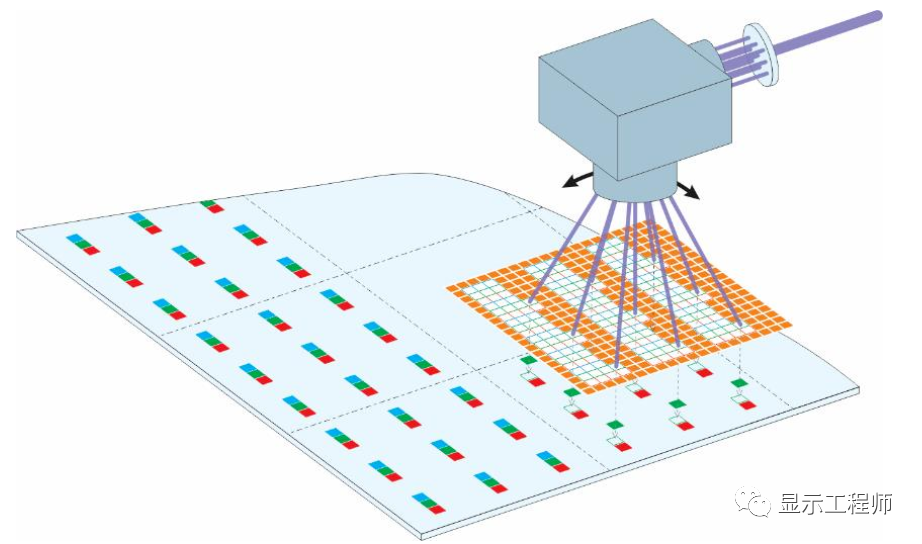

如下图所示，在Uniqarta的设备中，首先将激光束分束，然后在X-Y平面上扫描，达到选择性转移的目的[38-40]。

▲LEAP转移

不过在转移的时候，Uniqarta采用了一个释放层，称为Blistering转移，而不是QMAT的ablative转移。

释放层吸收激光的能量，而将其上的MicroLED弹射出去，转移到目标基板上。

采用这个技术，MicroLED背面不会吸收激光的能量，从而减少激光对其的损伤。

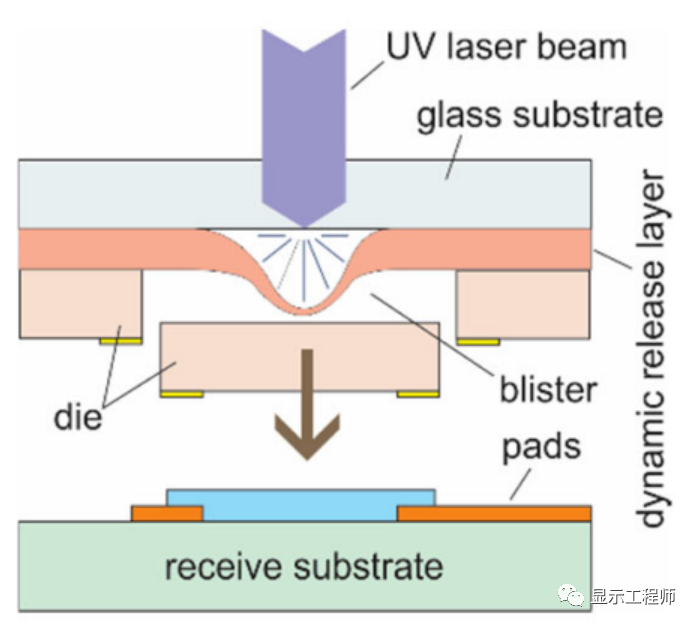

▲Blistering示意

流体自组装派是利用流体的驱动，通过磁力、机械力或毛细作用力等方式，使MicroLED器件在流体中自动装配到设计的指定区域。

根据目前的调查，不少厂商都有在流体自组装巨量转移的报道，包括Self Array，Elux，Nth Degree, 三星，夏普等等，在这里选择一些比较典型的厂商介绍一下这个技术流派。

SelfArray的磁性自组装原理如下面两张图片所示。

但关于器件本身的制备即转移的细节，还有待调查更多的信息。

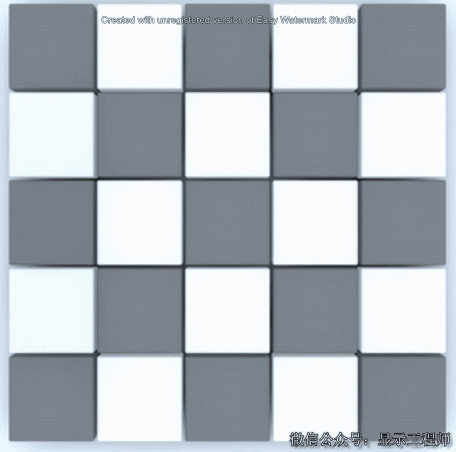

▲磁性载台流体自组装原理

▲SelfArray自组装显微观察

eLux也提出流体自组装巨量转移技术方案。

eLue于2016年在美国成立，eLux与日本夏普的渊源很深，CEO Jong-Jan Lee与CTO Paul Schuele均出自夏普美国实验室（Sharp Laboratories of America）。

2017年富士康通过其子公司CyberNet Venture Capital向其注资1000万美元，2018年又与群创光电,AOT和夏普一起，正式收购eLux的全部股权。

在eLux发表的专利文件中，他们给出了其流体自组装技术的一些细节[41]。

在NEPCON Japan 2019的报告中他们进一步解释了这个技术[42]。

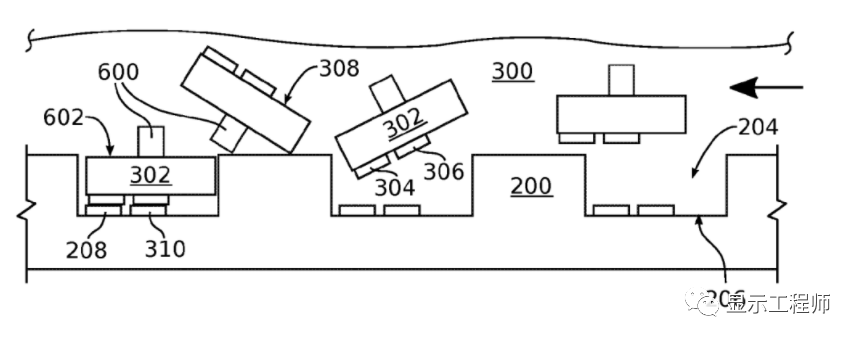

▲eLux转移示意

可以看出，在这个技术方案中，eLux对MicroLED的形状有特殊的设计，这样可以保证在自组装的过程中正面朝上。

在刚刚过去的DIC2021论坛上，eLux还介绍了他们的流体自组装技术，并展示了自组装过程的视频，如下图所示。

▲eLux流体自组装显微观察

据eLux在DIC2021论坛上介绍，采用这种方案有如下一些特点：

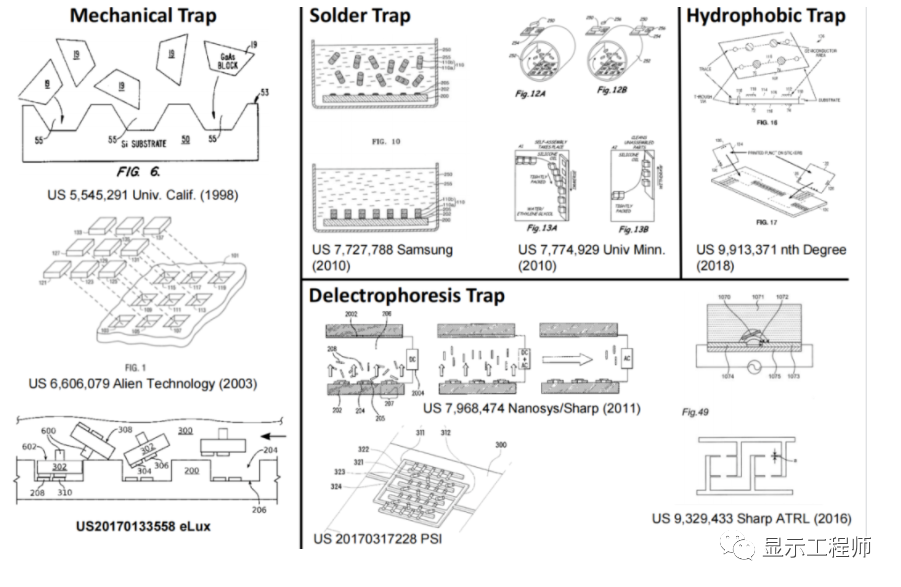

关于流体自组装转移，还有如下一些方案：

包括在转移过程中利用机械力进行组装，焊接组装，疏水性组装，电泳组装等等，这里就不详细进行介绍了[42]。

采用流体自组装虽然具有一些优点，但目前看起来还有一些难点需要克服：

比如难以进行三色器件的转移，自组装的效率等等。

因此还需要对这项技术进行更加深入的研究。

韩国的KIMM开发了卷对卷打印的巨量转移技术，

其基本过程如下两张图所示：

首先通过滚轮将源基板上的MicroLED器件转移到滚轮上，

然后再将滚轮上的器件转移到目标基板上。

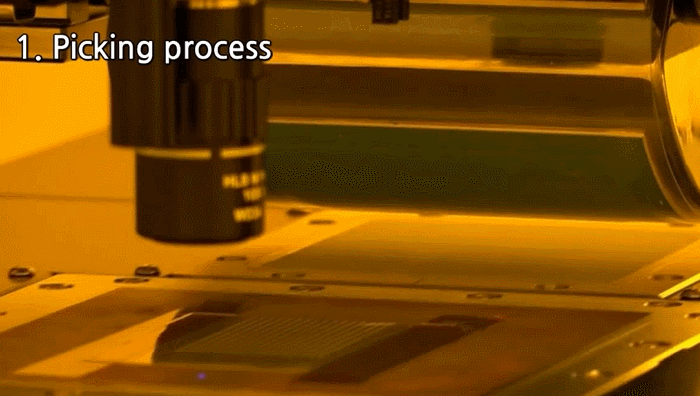

▲器件转移到滚轮上

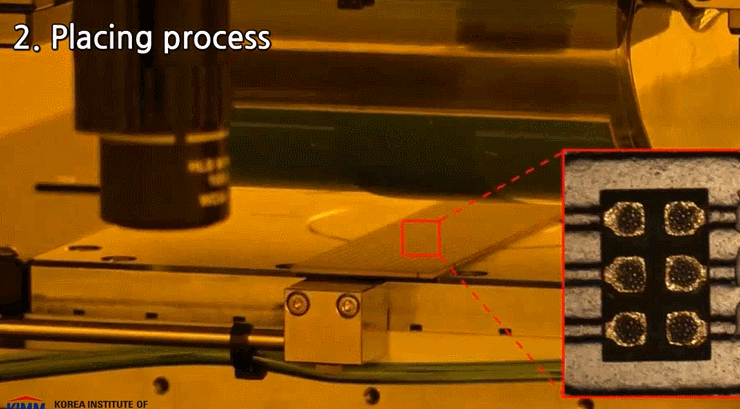

▲器件转移到目标基板上

要通过滚轮对MicroLED进行拾取，在滚轮上面也需要一层PDMS材料作为印章，

但如何实现选择性拾取，或源基板上微器件的间隔拾取，仍然是需要讨论的地方。

要实现MicroLED器件的量产，巨量转移技术必须要进一步取得突破，实现快速、高效、低成本的转移。

目前业内在巨量转移方面投入了大量的精力，在各种不同技术流派上均取得一些成果，但还远远不能说有决定性的突破，也很难预测哪一种技术方案会首先成为量产方案。

但就笔者接触到的信息，工业界最热衷开发的还是弹性印章转移和激光转移，因为苹果收购的LuxVue采用的静电转移，因此也受到一定的关注。

就让我们继续保持对这个技术的关注。

以上，全篇内容完。
