激光塑料焊接材料的选择​

来源:艾邦高分子    关键词:塑料焊接, 汽车零部件, 激光焊接,    发布时间:2019-08-19

设置字体:

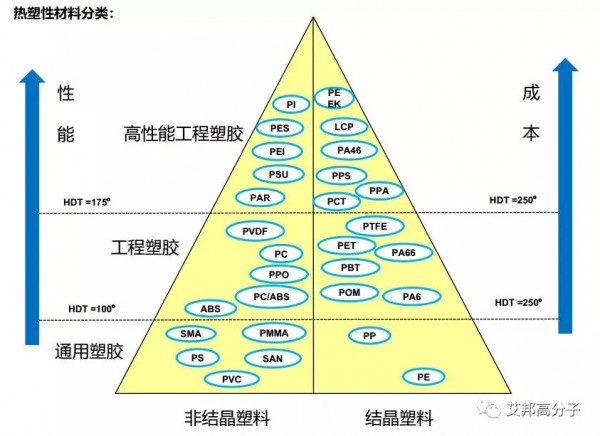

塑料激光焊接针对的焊接对象为热塑性的塑胶材料,热塑性的塑料材料主要分为两类,一类是无定型的塑料,未添加色母时的表现为透明的材料,如PC、PMMA等材料;另一类是半晶体的塑料,未添加色母时的表现为乳白或乳黄的材料,如PA、PBT等。


对上层的激光穿透层塑料,所有的未添加色母的本色塑料,对于800-1000nm的激光都是透明的。如果是使用无定型的材料,其厚度没有特定的要求。而如果使用半晶材料作为激光穿透层,一般来讲焊接区域的穿透层塑料的设计厚度不要超过2mm。玻纤的加入对于激光穿透有一定的影响,加入的玻纤百分比越多,激光穿透层的塑料设计厚度要尽量小。

对于下层吸光塑料,普通的黑色塑料即可。

很多客户询问彩色塑料组合之间的焊接,一般来讲,其焊接难度及成本遵循下表:

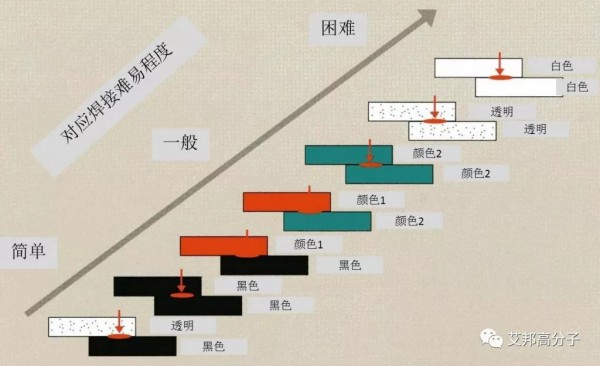

彩色塑料之间的激光焊接难易程度 –

最简单的是使用本色的透光塑料焊接在黑色的吸光塑料上,塑料激光焊接工艺最简单,成本也最低。汽车零部件焊接应用使用的最多的组合是黑色激光穿透的塑料激光焊接在黑色吸光的塑料上,其难点是使用黑色的激光可穿透的塑料,在选择材料时,激光穿透件一定要使用透光率合格的激光可穿透塑料。

比较难的是彩色塑料之间的激光焊接,尽管目前各大公司可以开发彩色的激光可以穿透的色母,但是对于大批量生产,成本仍然过高,不推荐使用。
