紫外激光切割玻璃划线、钻孔应用

cici 来源:激光制造网2018-11-19 我要评论(0 )

玻璃是一种脆性材料,加工过程中容易受外力的影响而碎裂,机械应力、热影响力都能够让玻璃碎裂,因而玻璃材料加工过程中的精度要

供稿:元禄光电

玻璃是一种脆性材料,加工过程中容易受外力的影响而碎裂,机械应力、热影响力都能够让玻璃碎裂,因而玻璃材料加工过程中的精度要求高,而在一些高端应用正甚至会对其进行应力测试后加以使用。那么在一些高端的玻璃应用当中,玻璃加工都采用什么方式加工呢?元禄光电来为大家揭晓的是玻璃划线、钻孔应用。

紫外激光切割机的特点

紫外激光切割机采用冷光源的紫外激光器,光斑小,热影响区域小,非接触式加工无机械应力,加工速度快。缺点是较厚的玻璃钻孔,紫外光是有锥度的,即钻孔上面打,小面小,且加工的厚度低。

以生物试剂玻璃划线、钻孔为例,通常这样的玻璃表面会经过毛化处理,经过处理后的表面通过紫外激光焦点在表面方式加工的效果较好,而没有经过毛化处理的表面会比较粗糙。

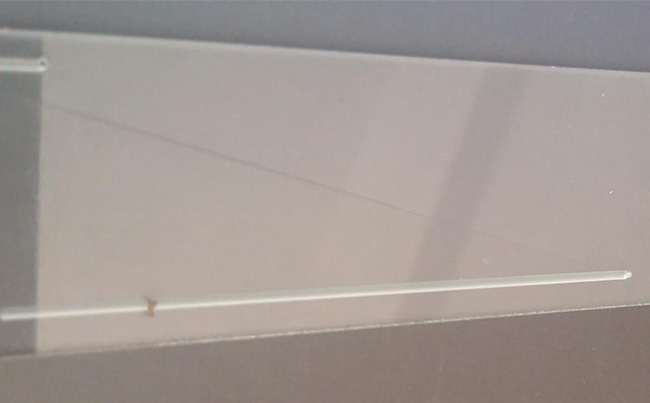

下面是未经过毛化处理后的玻璃划线、钻孔图

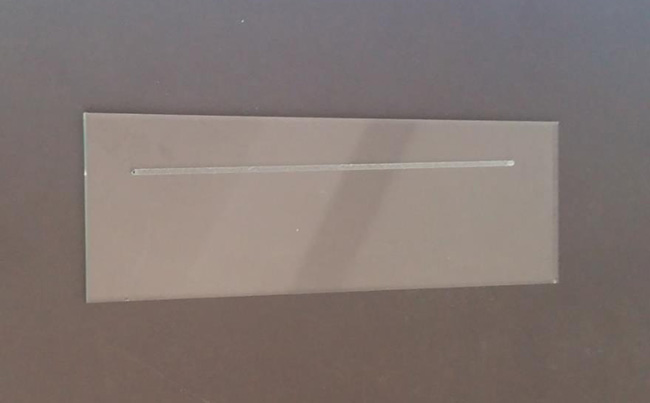

在肉眼的效果下,划线表面干净,孔径无锥度。

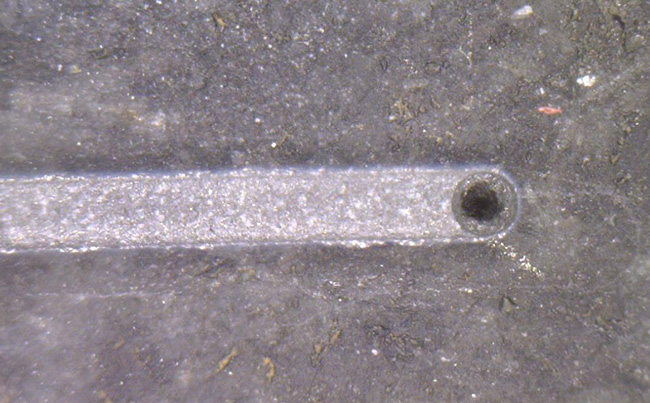

放大50倍的效果下,可以明显看到孔径的锥度。

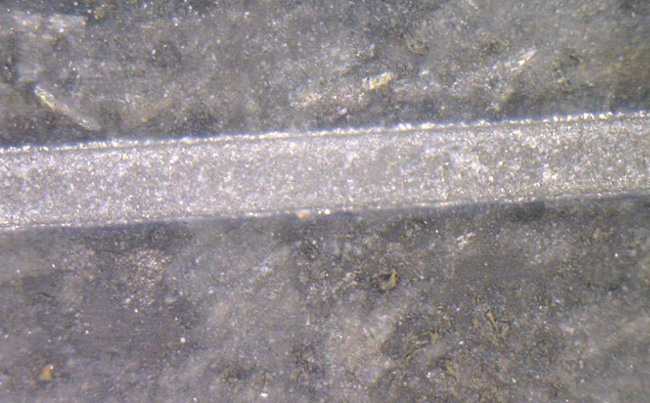

50倍放大效果下紫外激光切割玻璃划线的崩边效果图

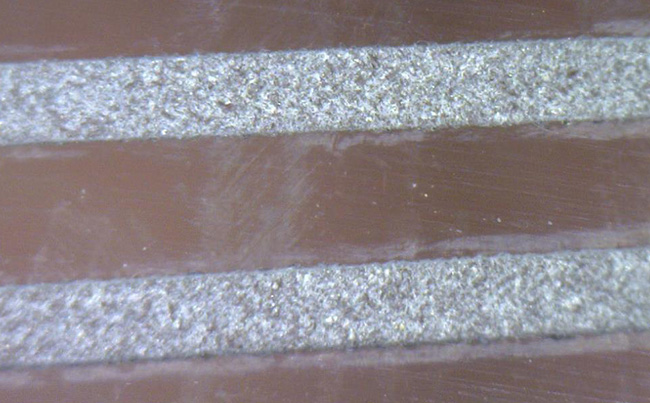

20倍放大效果下紫外激光切割玻璃划线的崩边效果图

从上面的图中我们可以看到紫外激光切割机对玻璃划线的效果较为理想,与机械加工方式相比,机械加工的表面更加光滑,但在放大效果下,机械加工的崩边明显较大。


机械加工玻璃划线、钻孔表面,与紫外激光加工相比,加工区域的表面更加光滑。

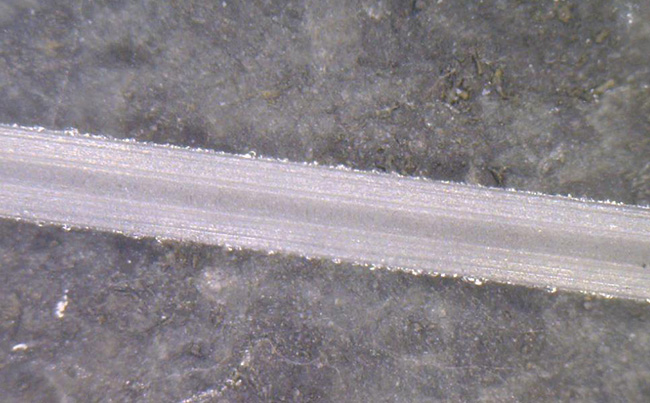

机械加工玻璃放到50倍下效果图,可以看大非常大的崩边

从上面紫外激光切割机对玻璃划线、钻孔与机械加工方式相比,通过放大加工图和表面对比可以看到崩边的大小控制上,紫外激光加工明显优于机械加工。单从表面的光滑度来看,激光的填充式加工方式则要比机械加工稍差。

相比较而言,紫外激光切割机加工玻璃的最大优势与机械加工相比在于加工速度上,机械加工需要通过水来冷却、冲洗,在生物玻璃应用中,钻孔和划线需要分别加工,而激光则不需要这样的装置,一次性成型,速度快,崩边小,无应力,热影响力小,这才是紫外激光切割机切割玻璃的最大优势。
