超脉冲激光器--射频激光器助力中国医美激光设备

星之球科技 来源:斯派特激光2022-02-15 我要评论(0 )

激光器作为最精密的刀,不仅广泛应用于工业领域,而且在医疗、美容领域广受青睐。20世纪80年代,激光医学作为一个新兴学科出现,从边缘学科逐步发展,得到了国际组织的...

激光器作为最精密的刀,不仅广泛应用于工业领域,而且在医疗、美容领域广受青睐。20世纪80年代,激光医学作为一个新兴学科出现,从边缘学科逐步发展,得到了国际组织的公认。激光医疗设备,进入了大多数的医疗机构。


激光美容----用最精密的刀,雕刻最美的容颜


激光美容市场,已经成长为一个巨大的市场,仍然在飞快发展。来自Medical Insight公司的调研数据显示,2011-2016年,全球医疗美容市场有望实现10.8%的年均增长率;尽管北美依然是最大的市场,但亚洲市场的增长尤为强劲,预计2011-2016年将实现13.8%的年均增长率,其中中国市场又是亚洲的关键市场。


具体到激光器在医疗美容领域的市场数据,2015 年全球医疗和美容激光器的销售额为7870 万美元,2016年用于医疗美容应用的激光器销售额达到8380万美元,凭借这种市场收入趋势,strategies unlimited预测2017年激光器在医疗美容市场的销售额将增长到9580万美元。


01 激光医疗美容的快速发展


激光医疗美容的快速发展,离不开Aderson和Parrish提出的激光“选择性光作用”概念和操作模式。激光“选择性光作用”概念和操作模式是激光医疗美容的基础。“激光选择性光作用”要求,激光快速作用于病变区域或者目标靶区域,不伤及周边其他区域组织。为尽量减小对周边区域的影响,激光脉冲宽度小于靶组织的热弛豫时间(靶组织的温度降低一半所需时间)。人体组织的热弛豫时间,通常为1ms。所以,微秒量级的激光脉冲可以得到更小的热影响区域。


以激光“选择性光作用”为基础,二氧化碳激光医美设备用的二氧化碳激光器,从最初的连续激光,升级到脉冲激光,发展到超脉冲激光。二氧化碳激光器也从高压直流激励玻璃管激光器,发展到射频激励波导二氧化碳激光器。激光出光方式也从连续激光,发展到毫秒级脉冲激光,到微秒级脉冲激光。激光峰值功率也从几十瓦,发展到数百瓦。

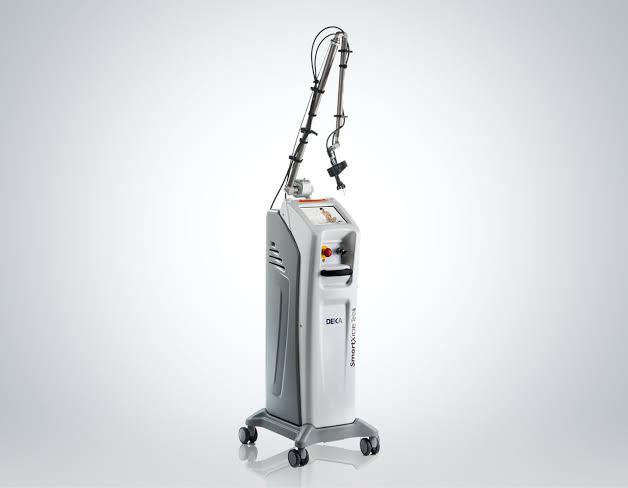

02 二氧化碳激光医疗美容设备


二氧化碳激光医疗美容设备,根据“激光选择性光作用”概念和操作模式,要求二氧化碳激光器光束质量好,激光脉冲宽度窄。激光光束质量好,激光设备的聚焦光斑小,有利于激光精准作用于目标靶区;激光脉冲宽度越窄,对周边区域的组织热影响越小。


为达到激光脉冲窄,小于组织的热弛豫时间的要求,二氧化碳激光器由连续升级为脉冲,在90年代出现了超脉冲二氧化碳激光器。使用超脉冲二氧化碳激光器激光医美设备,治疗效果好,治疗出血量少,病人痛感低,很受医生和病人的欢迎。但一直以来,超脉冲二氧化碳激光一直没有一个明确的量化概念。在很多宣传资料中,把能输出脉小于1ms脉冲宽度的二氧化碳激光器叫做超脉冲激光器。这是很不严谨的。对于激光脉冲,除了脉冲宽度,还需要峰值功率。在激光和材料的作用过程中,离开了峰值功率单独去谈脉冲宽度是没有意义的。


超脉冲二氧化碳激光器输出的激光脉冲宽度为微秒(?s)级,激光脉冲峰值功率不低于220W。微秒脉宽保证了激光作用时间小于人体组织的热弛豫时间,高峰值功率保证了作用于目标靶区的能量。满足以上条件的脉冲,才能在瞬时,穿透3~4mm皮肤组织,作用于病变组织。


对于射频二氧化碳激光器,输出脉冲宽度在微秒量级。其调制频率一般在1KHz~100KHz,常见最大占空比有100%和60%两种。100%占空比时,最大输出平均功率即为其输出脉冲的峰值功率。对于60%占空比的脉冲,考虑到激光脉冲的上升沿和下降沿的影响,峰值功率常为平均输出功率的2.5倍。


射频二氧化碳激光器脉冲宽度(W,单位为us),调制频率(Q,KHz),占空比之间的关系如下:


例如50KHz频率,占空比为工60%,根据上述公式,计算W=60%*1000/50=12?s


从以上的分析可以看出,不是所有的射频二氧化碳激光器都满足超脉冲的要求。部分射频二氧化碳激光器满足激光脉宽为微秒量级的要求,往往忽略了峰值功率的要求。

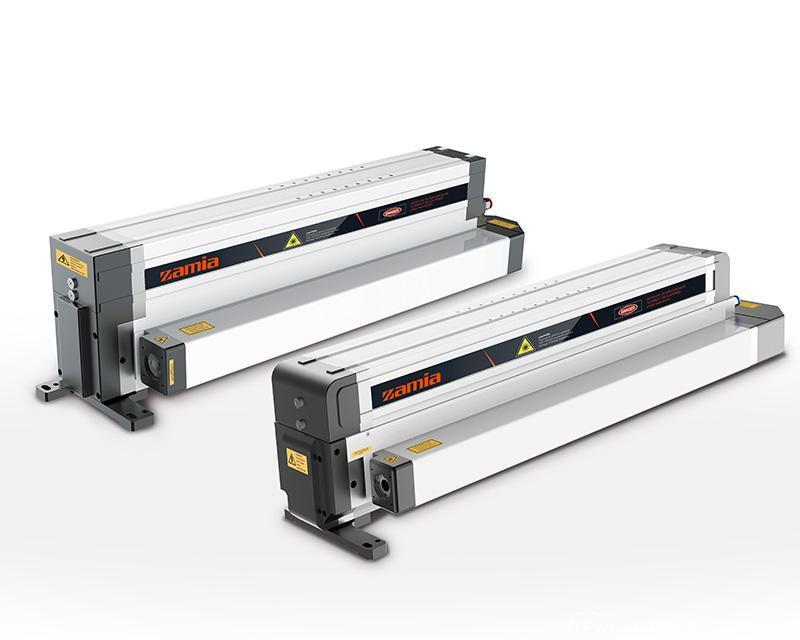

03 选择射频二氧化碳激光器


选择二氧化碳激光器作为超脉冲激光设备的核心时,可选用最大占空比为60%的激光器。这样,激光器最大输出功率为100W,其峰值功率可达到250W。可满足超脉冲激光设备对于激光器的要求。


射频二氧化碳激光器,目前可以输出10.6um,9.3um,10.2um,9.6um,激光光束质量因子小于1.5。100W以上输出功率的射频二氧化碳激光器,不仅可以满足超脉冲二氧化碳激光设备的要求,同时可以提供精细的聚焦光斑,并提供多种波长可供选择。

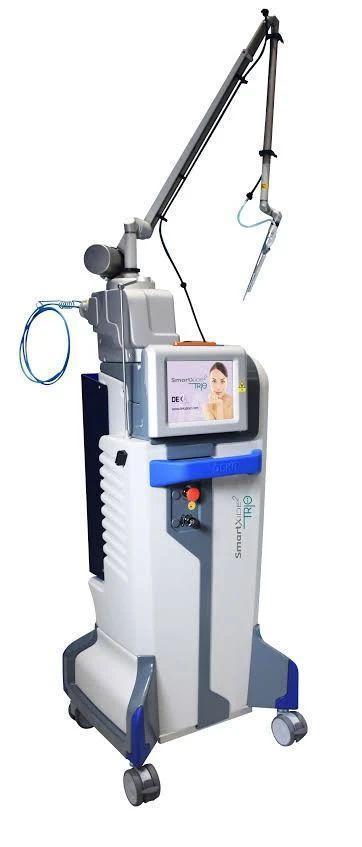

配备了射频二氧化碳激光器的超脉冲激光医疗美容设备,将以优异的性能,合理的价格,助力中国激光医疗美容设备为用户提供更优质的治疗效果,助力中国激光医疗美容设备获得更强的竞争力。
