德中在激光精密不锈钢漏印模板的加工技术及应用（上篇）

激光制造网 来源：DCT德中技术2023-05-23 我要评论(0 )

模具是工业产品之母，在电子行业内，SMT钢网(Stencil)也称作 SMT 模板(SMT Stencil)，SMT钢网就是电路板组装用的专用模具;主要作用是辅助锡膏的沉积;目的是将准确数量的...

模具是工业产品之母，在电子行业内，SMT钢网(Stencil)也称作 SMT 模板(SMT Stencil)，SMT钢网就是电路板组装用的专用模具;主要作用是辅助锡膏的沉积;目的是将准确数量的锡膏精准地转移到空PCB上的准确位置。

随着SMT的发展，对网板要求不断提高，钢网也随之产生。受材料成本及制作的难易程度影响，最初的钢网是由铁/铜板制成的，但也是因为易锈蚀，逐渐被不锈钢钢网所取代，也就是现在的钢网(SMT Stencil)。

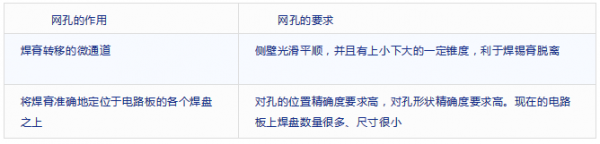

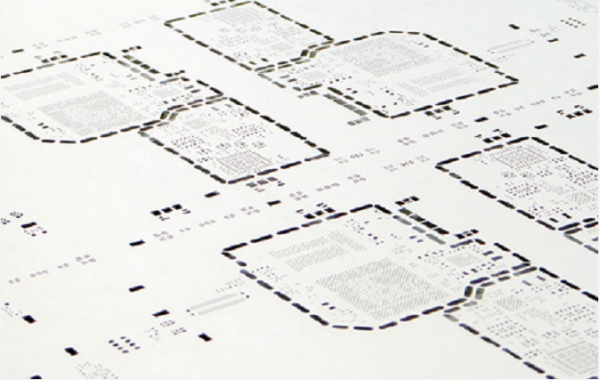

钢网是一种孔板，由厚度几十微米到一两百微米的不锈钢箔上开孔制得。在SMT技术中用漏印技术向电路板焊盘上转移焊锡膏。

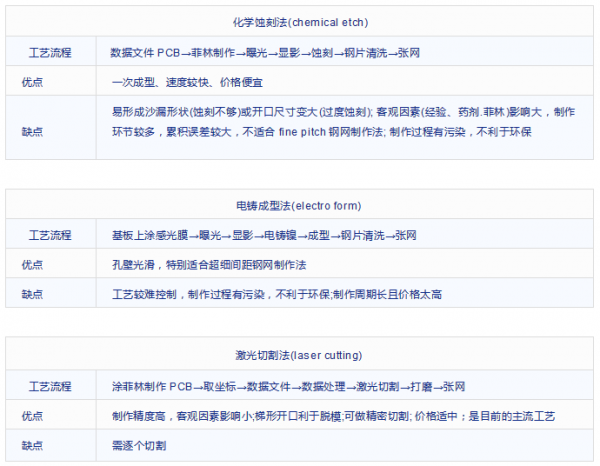

      SMT钢网(SMT模板)“开孔”制作工艺分类有化学蚀刻法(chemical etch)、电铸成型法(electro form)和激光切割法(laser cutting)。


钢网确定焊膏的位置、形状、数量，在很大程度上决定着焊接质量，是表面组装技术中最关键的工艺装备。加工设备的结构决定着其基本性能，对于SMT钢网精密激光切割加工，设备结构对性能的影响格外突出。


软件、应用经验和激光精密加工设备技术的完美组合 - 德中钢网切割机设备：StencilMat M3/M6


全能冠军—StencilMat M3

      设备采用高品质花岗岩作为横梁材料，使用龙门双电机驱动结构，工件夹持台固定，激光头在龙门架上沿X轴左右运动，而龙门架沿Y轴前后运动的定位结构，运动稳定，定位精度高。设备采用进口IPG光纤激光器，自研专用钢网切割头，专业精致的光学器件和光传输系统，使得切割孔壁质量能够轻松满足严苛要求。
      StencilMat M3选配项丰富，可以搭配钢网检查模块、钢网打标模块、钢网打磨模块，组成SMT钢网自动化单人生产工作站；面向miniled应用中常见的大批量小孔应用，还可选配小孔加速模块，极大提升钢网小孔切割速度。

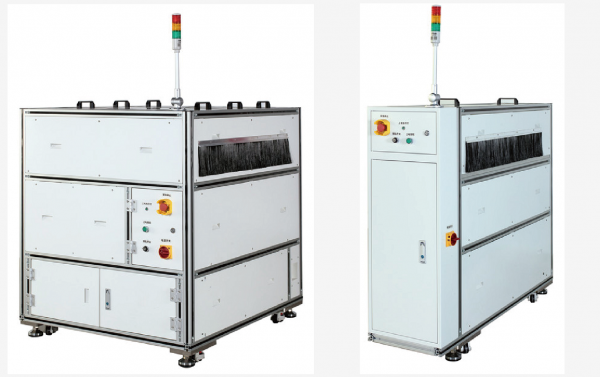

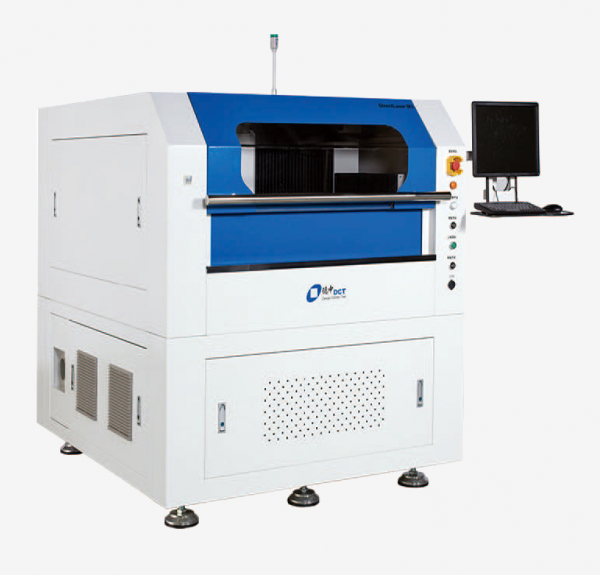

StencilMat M3


打标打磨模块


高效冠军—StencilMat M6

设备采用X、Y分离运动结构，激光头在稳定的桥架上沿X方向左右运动，工件夹持台沿Y轴前后运动，两个系统独立，各自的运动互不干扰。该结构从根本上提升了定位精度和定位速度。与StencilMat M3一样，设备采用进口IPG光纤激光器，自研专用钢网高速切割头，专业精致的光学器件和光传输系统，使得切割孔壁质量能够轻松满足严苛要求。

作为专用高速切割能手，StencilMat M6切割效率可达15000孔/小时以上，通过选配小孔加速模块，在加工30μm-100μm之间的孔，速度高达3万-8万/每小时。

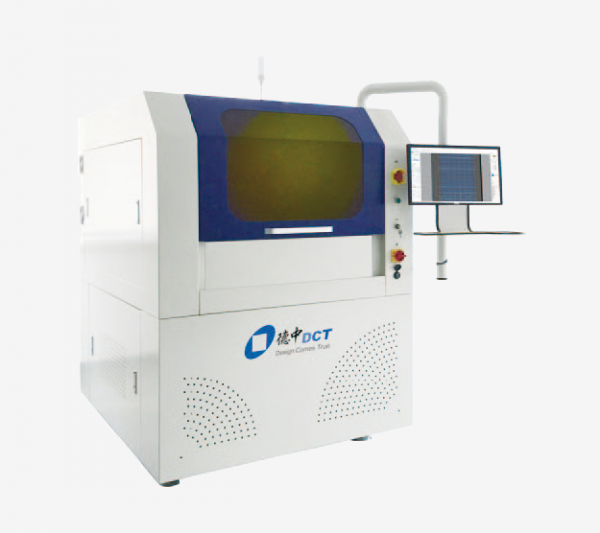

StencilMat M6

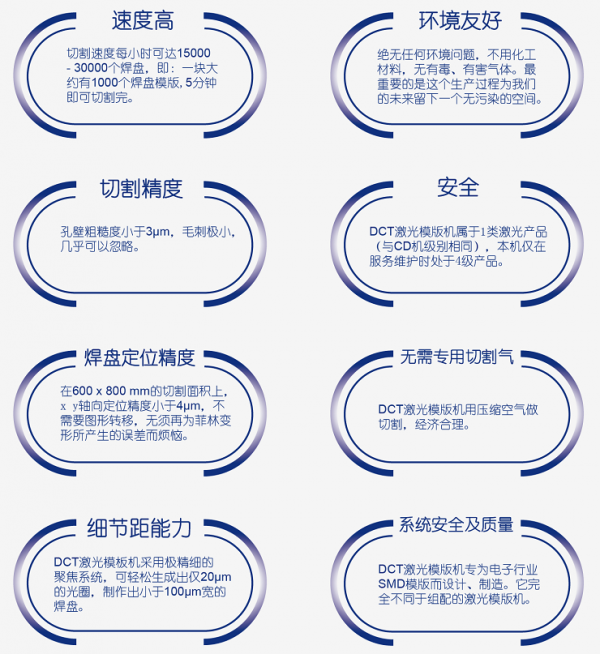

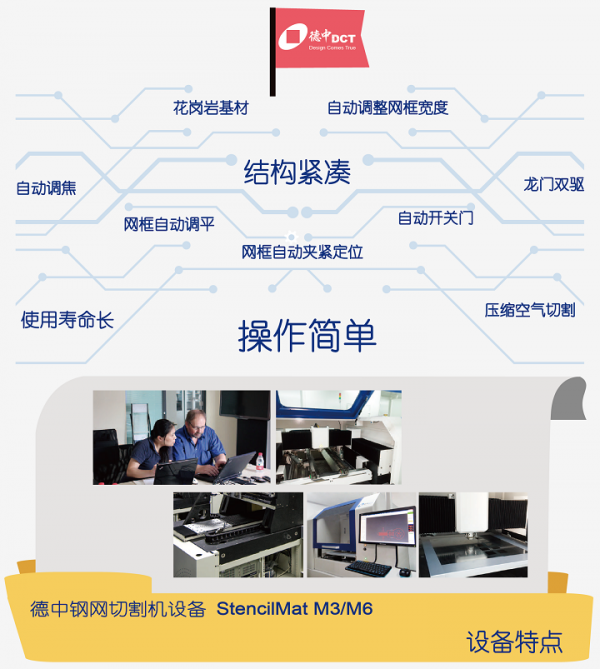

    综合来看，德中钢网切割机设备具有下列综合优势。可以满足各类钢网加工厂、SMT工厂对于钢网切割应用的多种复杂要求，是实现钢网切割自由的高性价比之选。

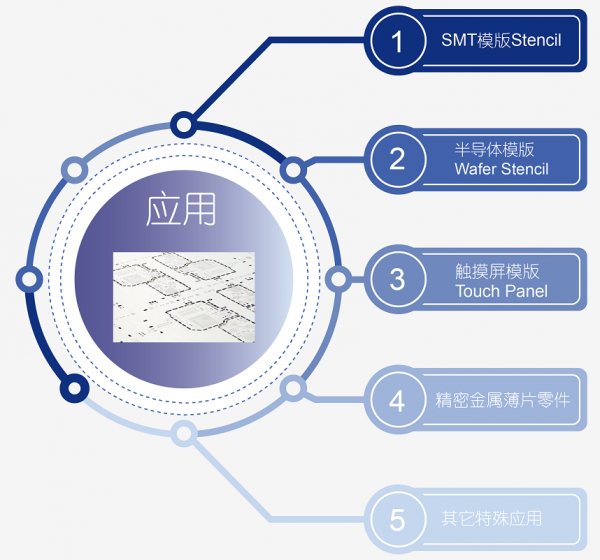

德中钢网切割机设备的主要应用领域

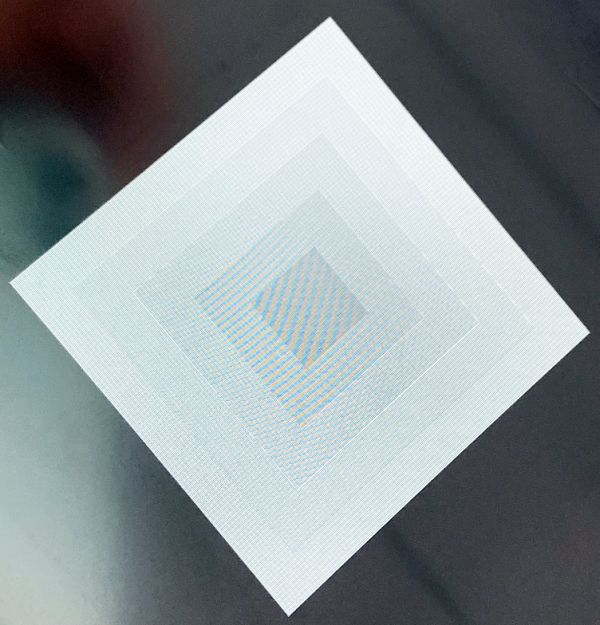

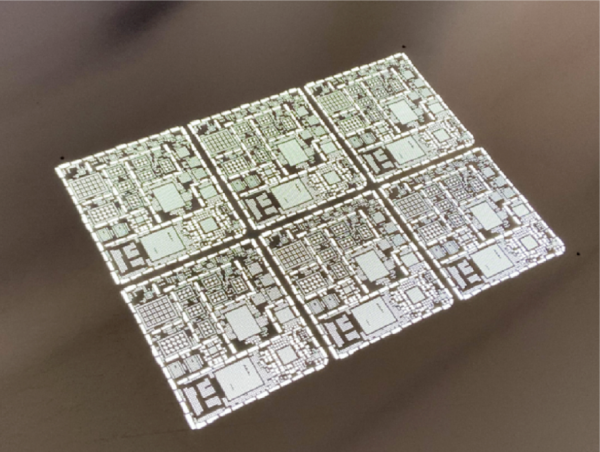

切割样品的孔尺寸为：30-80μm


敬请期待！德中在激光精密不锈钢漏印模板的加工技术及应用（中篇）
我们将会为大家介绍德中技术在钢网检查方面的相关技术和应用
