近日，中国科学院上海光学精密机械研究所薄膜光学实验室在基于低温等离子体增强原子层沉积的紫外减反射激光薄膜研究中取得新进展，初步实现了紫外减反射薄膜的损伤阈值提升。相关研究成果已发表在Journal of Alloys and Compounds上。

　　原子层沉积技术具有精确的厚度可控性、高均匀性、优异的共形性和较高的激光损伤阈值，在激光薄膜领域具有良好前景。目前，通过热原子层沉积制备高功率激光薄膜的尝试主要集中在使用TiO₂和Al₂O₃材料，或者HfO₂和Al₂O₃材料制备近红外减反射薄膜。利用原子层沉积技术制备紫外减反射薄膜的报道相对较少。大量的电子束激光薄膜研究结果表明，使用HfO₂和SiO₂材料能够获得更高激光损伤阈值的紫外减反射薄膜。然而，热原子层沉积技术制备SiO₂所需的沉积温度较高，不利于HfO₂层的抗激光损伤性能。

　　研究人员采用低温等离子体增强原子层沉积技术，系统研究了SiO₂和HfO₂薄膜的激光相关性能。与HfO₂薄膜相比，SiO₂薄膜具有较低的杂质含量与吸收，表现出更高的激光损伤阈值。这使得低温等离子体增强原子层沉积的SiO₂薄膜适合于紫外激光应用。他们设计并采用低温等离子体增强原子层沉积技术制备了一种应用于355 nm激光的双层结构HfO₂/SiO₂减反射薄膜。该减反射薄膜在355nm的实测反射率低于0.2%，激光损伤阈值（24.4 J/cm²，脉宽7.8ns）高于电子束沉积减反膜薄膜（20.6 J/cm²，脉宽7.8ns）。该项成果有望为紫外减反射薄膜的抗激光损伤性能提升提供新思路，丰富紫外减反射薄膜的制备技术。

　　相关工作得到了国家自然科学基金、中科院青年创新促进会、上海市青年拔尖人才计划、中科院战略性先导科技专项等的支持。

　　论文链接

图1 低温PEALD技术沉积HfO₂/SiO₂紫外减反膜示意图

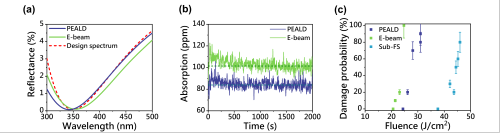

图2 等离子体增强原子层沉积（PEALD）和电子束沉积（E-beam）减反射薄膜的性能对比。（a）反射光谱，（b）膜层吸收，（c）激光损伤概率。
