激光在铝材表面高亮镭雕的应用

星之球科技 来源:国际工业激光商情2022-03-29 我要评论(0 )

铝合金材质凭借高强度、耐刮度、质量较轻等特点,已成为金属笔记本最普遍的外壳材质选择。目前市售绝大多数的金属轻薄电子产品多采用5系和6系的铝合金外壳,5系与6系铝...

铝合金材质凭借高强度、耐刮度、质量较轻等特点,已成为金属笔记本最普遍的外壳材质选择。目前市售绝大多数的金属轻薄电子产品多采用5系和6系的铝合金外壳,5系与6系铝合金由于合金主要元素不同,在材料硬度、延伸率、热处理方式等特性上也有所区别。


根据笔记本外壳不同的材质特性,外观处理方式有拉丝、喷砂、阳极、NIL纳米压印等。在实际生产中,外壳上进行品牌LOGO标识工艺必不可少,传统工艺主要为开字模、冲压凹槽、采购LOGO再粘贴的工序贴标,步骤繁琐且工艺复杂。

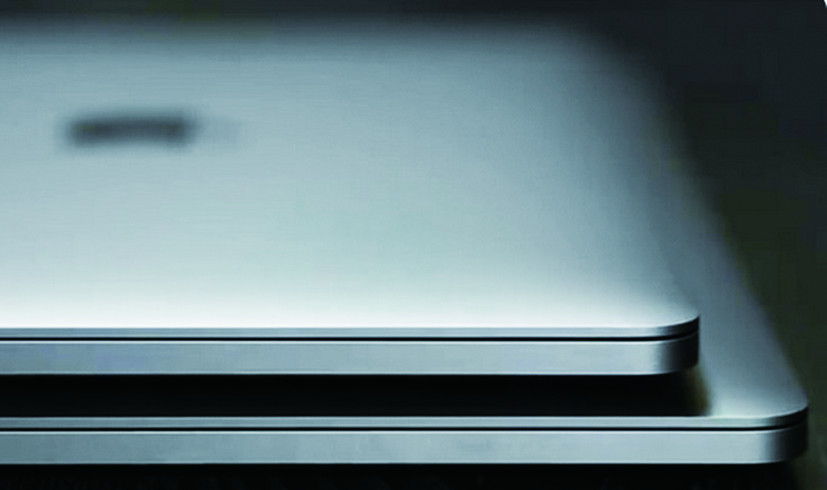

图1:常见铝合金笔记本外形


随着3C电子产品市场需求的不断增长,为追求logo标记效率与美观工艺突破,越来越多新兴加工工艺涌现,其中激光高亮镭雕工艺则是最新加工工艺的代表,节省人力物力成本的同时满足表面美观大方、亮度高的要求。
激光高亮镭雕采用高功率200W连续脉冲激光器,高功率连续光(实际加工功率>120w)的高热量将喷砂后凹凸不平的表面融平,生成致密的氧化层,材料表面平整度大大提高,反光能力增强,材料表面呈现出镜面反光效果。打标前后元素成分和含量并无较大区别,且测量区域不同会影响元素成分的微量变化,说明铝合金高亮打标只是材料表面微观结构变化,并无化学反应的产生。

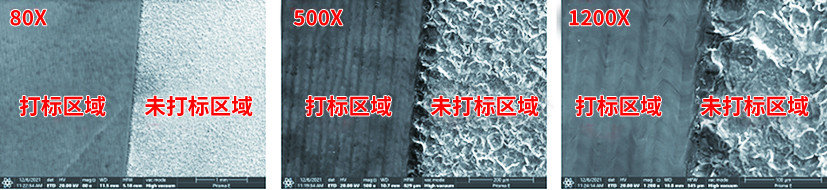

图2:金相结构图


如图2,通过扫描电镜拍的表面形貌可看到标记前后铝材表面的微观变化。铝材表面喷砂后,材料表面粗糙不平,镭雕后的高亮区域表面平整度更高。目前市面上常用的高亮镭雕笔电外壳有两种全加工工艺制程,分别如图3所示:


图3:笔电外壳的2种全加工工艺制程


制程1为先镭雕后阳极,制程2为先阳极后镭雕,由于制程2需要先破阳再镭雕高亮,破阳会对产品本身造成伤害,因此目前行业中均选择制程1,采用先镭雕后阳极的方式进行外壳LOGO处理。


全加工工艺制程中的喷砂工艺是指利用高速砂流的冲击作用来处理金属表面,包括清理和粗化金属表面,从而使铝及铝合金零件表面能获得一定的清洁度和粗糙度,既可以改善零件表面的机械性能,提高零件的抗疲劳性,又可以增加零件原生表面和涂层之间的附着力。


喷砂常用砂子材质分为铁砂、陶瓷砂、锆砂、玻璃砂等。喷砂颗粒大小分为80目、100目、120目、150目、180目等,目是指在1英寸的单位长度内排列的孔径或颗粒数量,数字越大代表砂子越细,则喷砂完素材表面更光滑细腻。

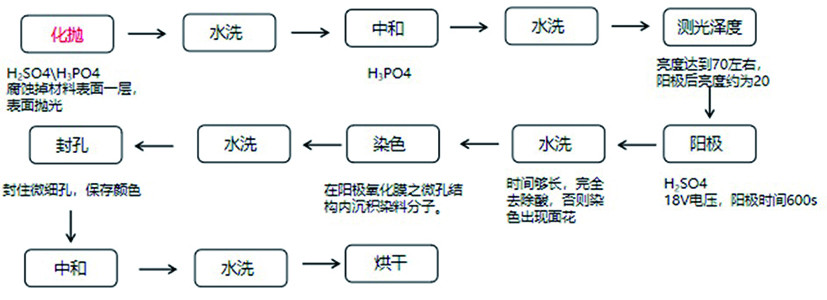

图4:阳极工艺介绍


实验测试喷砂120目,高亮镭雕后表面粗糙度约为1.2-1.4μm;喷砂150目,高亮镭雕后表面粗糙度约为0.3-0.4μm,表面粗糙度越小,则高亮镭雕后LOGO表面越平整光滑。且为了满足工业喷砂的良率要求,喷砂180目不能完全掩盖材料表面划痕等,因此目前行业上多选择喷150目砂进行高亮镭雕。


在整个加工制程中,如图4阳级环节一般采用H2SO4阳极氧化法,在材料表面生成致密的阳极氧化膜,具有增加耐腐蚀性、提高硬度、表面绝缘等作用,阳极制程中染色可染成多种颜色,如某手机的玫瑰金、粉色、蓝色等等,起到装饰作用。


阳极制程中对阳极后高亮效果影响最大的为“化抛”这一制程,化抛时间越长,阳极后板材表面亮度越高,高亮镭雕的LOGO亮度越低。选择化抛时间约为80s,化抛后板材亮度为70左右,阳极银色后亮度为20即可。
化抛在高亮镭雕中的工艺顺序不同,则阳极后高亮的打标效果也不太相同:化抛的三种制程顺序为:制程1,镭雕-化抛-阳极,镭雕后表面粗糙度为0.52μm,阳极后表面亮度150-200GU。

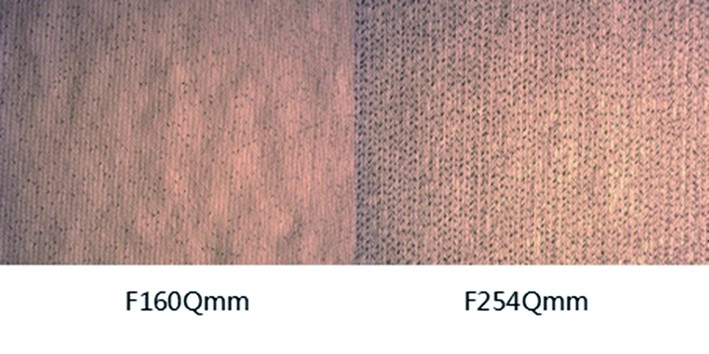

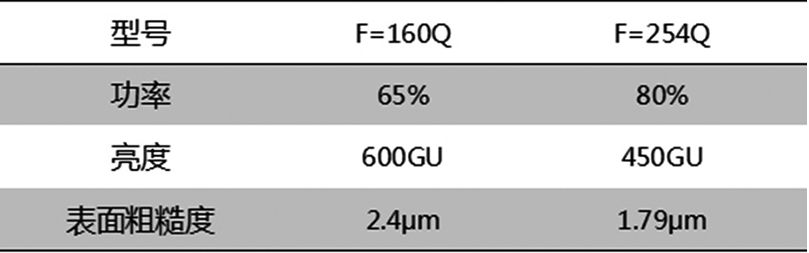

图5:不同透镜标记效果及对比



制程2,化抛-镭雕-阳极,镭雕后表面粗糙度为2.64μm,阳极后表面亮度60-80GU;制程3,化抛-镭雕-化抛-阳极,镭雕后表面粗糙度为0.46μm,阳极后表面亮度200-300GU。


由于采用制程3增加了一道工艺制程,且对表面粗糙度改善不明显,因此行业上更多采用制程1进行LOGO处理,若需要更亮的LOGO,则可选择制程3。


在进行笔记本表面高亮镭雕实际操作过程中,激光器可采用高功率200W连续脉冲光纤激光器,根据镭雕的LOGO或装饰花纹的大小可选择不同类型的振镜:若LOGO尺寸

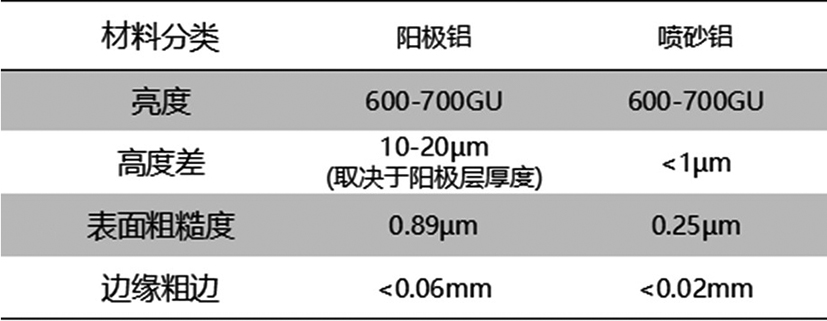

图6:阳极铝与喷砂铝高亮效果对比


不同焦距的透镜直接影响聚焦光斑的大小,透镜焦距越大,聚焦光斑越大,光斑的能量密度越小。透镜的主要配置选择有F=160Qmm,F=254Qmm。透镜大小影响打标的效果和参数,透镜越大,能量密度越小,需要打标的功率越大。从图5所示的透镜镭雕效果而言,F=254Qmm透镜打标后表面更为平整,但由于254透镜打出亮度较低,且使用功率较大,不建议选择大透镜。


采用200W脉冲连续光纤激光器,高功率的激光能量将铝合金材料表面融平。该激光器可输出连续光或脉冲光,因此可分别对喷砂铝和阳极铝进行高亮处理,喷砂铝直接用连续光进行高亮镭雕,阳极铝则需要先用脉冲光对阳极层进行破阳,再用连续光进行高亮镭雕。加工后高亮效果对比如图6所示。


目前高亮镭雕工艺已开始应用在笔记本外壳LOGO制作上,其高亮度、无手感、低调奢华的质感已赢得用户的喜爱。不仅为3C行业,凡是铝制产品的表面均可使用高亮镭雕来代替传统的LOGO制程,比如电子烟行业等等。激光工艺与传统贴合工艺相比,激光标记的高精度特性,更适用于复杂图形的加工,支持所有格式的矢量图,更容易完成弯角、边缘等位置的标记。


激光高亮镭雕工艺凭借其加工高效率与高精度,显著优化笔电生产过程中的工艺制程,使用成本降低30%。在越来越多行业不断推陈出新的大环境下,高亮镭雕的应用也远不止此,华工激光也致力于将激光标记工艺运用到更广阔的应用场景中。
