15年前斯图加特大学Adolf Giesen博士以及工作团队发明了碟片激光器，德国DG公司和他们合作后，生产各种功率的商业用途的碟片激光器，功率从几瓦到几千瓦。
主要优点：
功率和脉冲能量比棒状、光纤 、片状
更高效的频率转换腔体

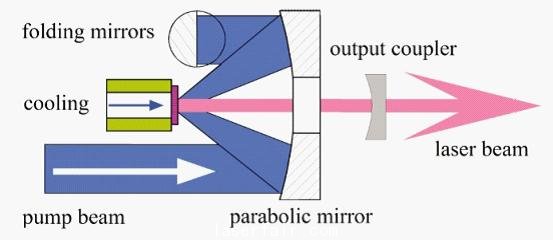

DG碟片激光器原理图和产品图：

1、碟片激光晶体

碟片激光关键技术就是薄的激光晶体能确保高效均匀的冷却。我们不仅为实验室提供产品，也为OEM客户按他们操作要求需要的规格定制碟片激光晶体。
标准的材料是掺杂浓度5-7%的Yb:YAG,表面性状为平面或者焊接，晶体边缘倾斜是防止放大自发辐射（ASE）
技术
激光碟片焊接在镀金的铜钨合金的散热片上，用于固定和热传导，散热片底部被水浸泡冷却，水是TDM水喷嘴提供，水密封在一个直接11mm厚度1mm的O型环中，散热片用3个M2x5mm螺纹固定。
每个碟片出厂前都在多模和基模腔测试过，典型的泵浦光斑尺寸是匹配理想应用，每个默认直径是3mm,每个碟片都提供以下数据信息：
1、掺杂浓度、厚度、楔子、孔径、最优泵浦光斑尺寸、内部碟片数量
2、W/O激光工作的双半径曲率干涉测量正交平面
3、荧光、多模和基模信息
4、备注
多泵浦光斑尺寸小于理论6mm值，导致接口缺陷和不能满足客户要求

1）、TD12
晶体直径12mm,光瞳9mm，晶体厚度200μm,型号有TD12-5-P,TD12-5-W,TD 12-7-P,TD12-7-W

A、激光碟片TD12-5-P

激光操作：泵浦功率限定
按照泵浦功率除以泵浦面积，基模最大推荐脉冲功率密度是4KW/cm2，多模是6KW/cm2，正常工作条件下泵浦功率不能大于功率密度。在激光工作或者不工作情况下，以这样的泵浦功率密度碟片能够连续工作，防止激光腔的突然被破坏，最大泵浦功率是由泵浦光斑尺寸决定。

激光工作：变形
在激光工作时，碟片外形变化主要因为散热片的弯曲，散热片变为凸形。光焦度的变化的经验公式：
　　　　　　-0.1m-1 per 100W

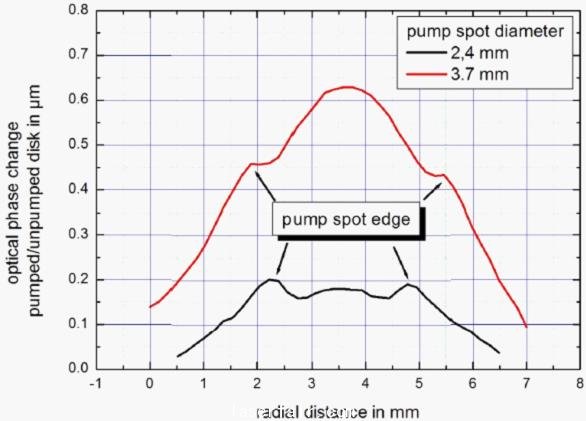

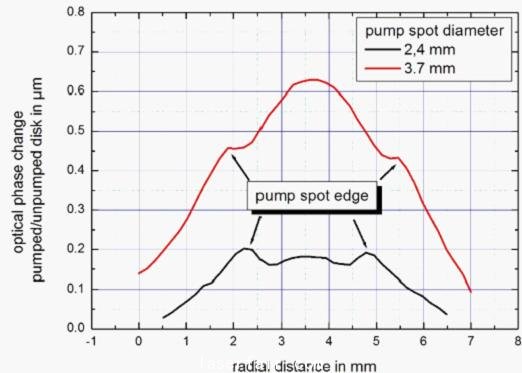

光焦度计算公式是2/Rcc,Rcc是碟片的曲率半径。在碟片设计时，碟片表面的温度变化已确定。经过在碟片上反射后，产生非球面的相位分布。下图表示两个碟片外形变化，泵浦功率密度是4KW/cm2。

B、TD12-7-P

激光操作：泵浦功率限定
按照泵浦功率除以泵浦面积，基模最大推荐脉冲功率密度是4KW/cm2，正常工作条件下泵浦功率不能大于功率密度。在激光工作或者不工作情况下，以这样的泵浦功率密度碟片能够连续工作，防止激光腔的突然被破坏，最大泵浦功率是由泵浦光斑尺寸决定。

激光操作：变形
在激光工作时，碟片外形变化主要因为散热片的弯曲，散热片变为凸形。光焦度的变化的经验公式：
泵浦光斑直径＞4mm时-0.05m-1 per 100W，
泵浦光斑直径大约3mm时-0.1m-1 per 100W

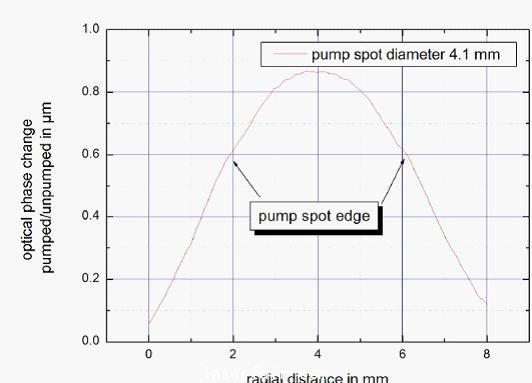

光焦度计算公式是2/Rcc, Rcc是在激光不工作时测量出的碟片的曲率半径。在碟片设计时，碟片表面的温度变化已确定。经过在碟片上反射后，产生非球面的相位分布。下图表示两个碟片外形变化，泵浦功率密度是4KW/cm2。

2）、TD20
晶体直径20mm,光瞳15mm，晶体厚度350μm，型号TD20-5-P

3）、TD25
晶体直径25mm,孔径22mm，晶体厚度200μm.

A、TD25-7-P

激光操作：泵浦功率限定
按照泵浦功率除以泵浦面积，基模最大推荐脉冲功率密度是4KW/cm2，多模是64KW/cm2。正常工作条件下泵浦功率不能大于功率密度。在激光工作或者不工作情况下，以这样的泵浦功率密度碟片能够连续工作，防止激光腔的突然被破坏，最大泵浦功率是由泵浦光斑尺寸决定。

激光操作：变形
在激光工作时，碟片外形变化主要因为散热片的弯曲，散热片变为凸形。光焦度的变化的经验公式：
　　　　　　　-0.1m-1 per 100W
光焦度计算公式是2/Rcc, Rcc是在激光不工作时测量出的碟片的曲率半径。在碟片设计时，碟片表面的温度变化已确定。经过在碟片上反射后，产生非球面的相位分布。下图表示两个碟片外形变化，泵浦功率密度是4KW/cm2。

2、碟片激光模块

碟片模块包含：
1、泵浦耦合单元
2、一个泵浦光路结构多次在碟片上通过
3、水冷碟片座
有三个功率型号，TDM1.0碟片模块允许最大泵浦功率1KW。TDM10单碟最大功率10KW.TDM30通过光纤耦合最大泵浦功率30KW。
对于研究和开发，可以用易调节光学参数的实验室版本，成批产品我们则采用了更低价格的固定参数的OEM模块，可用自来水或者去离子水冷却。
1）、TDM 0.05

为应用要求的低泵浦功率（∠50W）
16路泵浦通道
泵浦源保偏
650nm…1050nm的宽泵浦波长
光纤传输泵浦光
紧凑
低价
水冷或者Peltier冷却
标准碟片安装架
16mm框架适合谐振器反射镜

TDM0.05TEC
碟片晶体焊接在铜质散热片
水温不稳情况下也具有高稳定性
低于水温冰点下工作
30mm框架适合谐振器反射镜

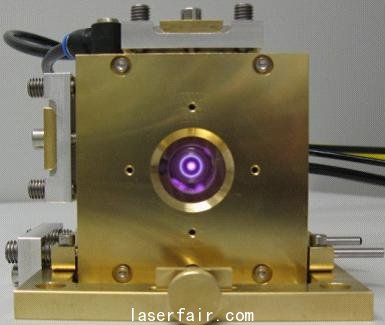

2）、TDM 1.0 Lab

使用HP最大泵浦功率1KW，或者分别使用250W SMA耦合单元
自来水或去离子水冷却回路
科研实验型版本
易于更换的准直高功率光纤（例如HighYAG）耦合系统
水冷和可调整的光碟架
泵浦光在泵浦腔内24次通过碟片晶体，水冷式框架，可调节抛物面反射镜和框架，脉冲功率∠1KW
具有两种款式：
用自来水的黄铜冷却
用不锈钢的离子水冷却

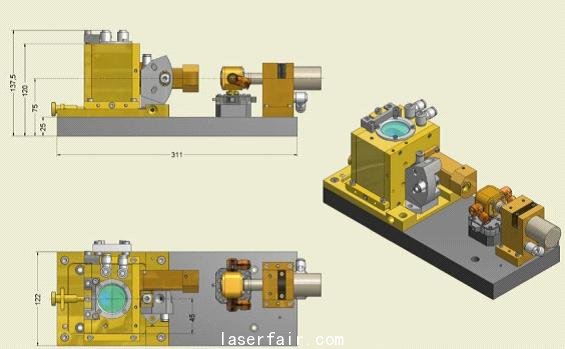

3）、TDM 1.0 OEM
为激光制造商提供的TDM 1.0版本

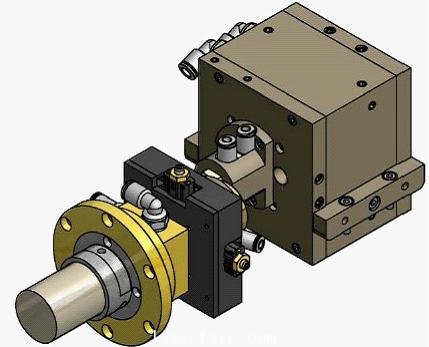

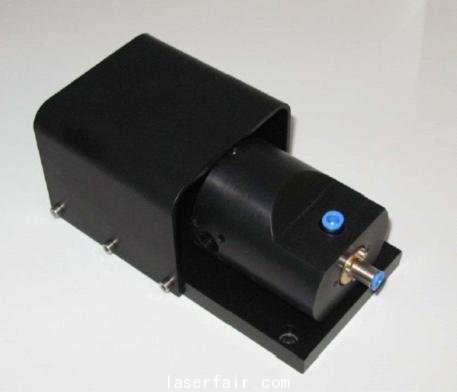

4)、TDM 1.0 OEM 泵浦耦合单元
提供光纤接口和准直系统

带易更换的准直光学高功率光纤（例如：HighYAG）耦合系统
两款型号：
带外壳
基准平面

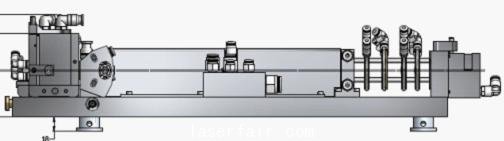

5)、TDM 2.0
最大泵浦功率2KW
为LLK-D光纤耦合单元
自来水或去离子水冷却回路
科研实验型版本

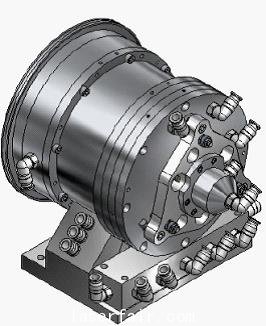

6)、TDM 30#p#分页标题#e#

最大泵浦功率30KW
设计为光纤传输泵浦功率
真空密封
科研实验型版本
水冷和带19mm光瞳可调节的激光碟片可调安装架
一个泵浦输入腔可通过碟片24次
最大泵浦功率30KW
水冷框架和光学系统，不锈钢冷却管
真空密封
均匀冷却避免热量不平衡
可根据泵浦光斑尺寸更换准直光学，最大传输功率13KW的光纤补偿散光耦合系统
根据要求一个耦合系统对应3个泵浦源光纤

3、碟片激光系统
依据碟片激光技术为基础的专用的激光系统，目前还没有真正走向市场，可以根据客户要求制作。无论是脉冲还是连续波长，单频或者自由光谱，几瓦或者千瓦级，可变频率或者基波都可以。我们具有多年的开发和制作碟片激光器的经验，可以提供一个方案解决你所需。
例如：VaryDisk50yy系统提供了从飞秒到毫秒的脉宽的可选的超柔性。该系统是用于精密加工过程开发，其中最重要的目的就是为所需的应用找出最佳脉宽。VaryDisk允许改变脉宽而其他参数不变，比如脉冲能量、聚焦直径或者波长常数，应用领域在表面结构例如摩擦学、印刷或者雕刻和太阳能电池领域中各种要求。
为了评估在负载下的碟片激光器，也就是说激光工作，我们提供红外干涉仪，其特点是：
1、绝对精度好于100nm
2、物的直径大小多达25mm或者50mm
3、分析软件具有多输出特点
4、如果碟片激光器用于照明光学其增益轮廓曲线和吸收轮廓曲线的空间分辨率的测量和偏振一样。
VaryDisk 50 YY
一款用于过程开发的多功能工具，飞秒-，皮秒-，纳秒，毫秒可选的脉冲持续时间，具有高精度、高效率、高效率下的高精度。不同的波长，可选高效高精度的可选波长：
红外
绿光
具有非常好的柔性碟片系统
在高功率密度要求下要求高精确性时，碟片激光器具有比传统激光器、甚至光纤激光器更好的性能。这使生产大加工表面微机械领域对碟片激光器充满兴趣。例如在内燃工程和太阳能板领域。D+G公司提供了激光制造和碟片核心部件--碟片和碟片模块、支持这方面的激光完全发展。资助研发项目进一步开发碟片的潜在技术，发展标准型和实验系统进一步丰富碟片激光器的应用。
VaryDisk50 YY是一款设计用于实验室实验用多功能激光系统，提供了卓越的柔性，脉宽在500fs到2μs,全世界没有任何激光能有这样大的脉宽可变范围。
对于影响光与物质的相互作用的一个最主要参数---可变脉宽系统，这款碟片激光系统的这种特性是科学实验的理想选择。在生产过程中，在可质量可接受的情况下，确保最大产能下，寻找最佳值这款碟片系统具有独特的价值。
另外碟片技术提供了高效的频率转换，在所有泵浦情况下，VariDisk 50 YY标准的波长是绿光。
典型参数：
