编者按

谭久彬院士曾言：没有超精密测量，就不会有高质量的高端装备。作为国民经济的基础性和支柱产业，机械制造业要走上高质量发展道路也离不开精密测量手段。近日，金属加工记者获悉，国内专精特新“小巨人”企业中图仪器研发的激光跟踪仪填补了国内工业大尺寸测量领域空白。该公司历经数年潜心研发的具有自主知识产权、达到国际先进水平的GTS激光跟踪仪，将为航空航天、能源重装、船舶重工、汽车制造、轨道交通等大型工业行业提供有力地测量技术支撑。

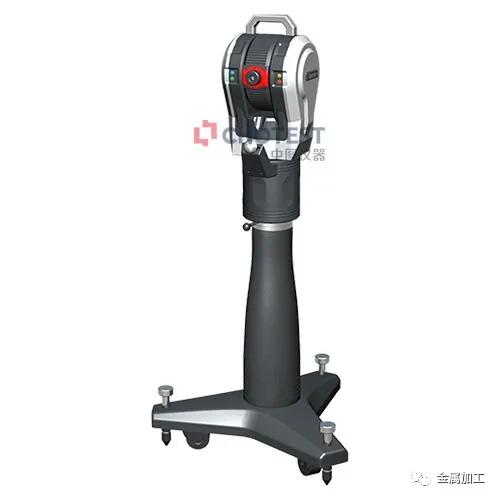

激光跟踪仪：工业测量皇冠上的明珠

激光跟踪仪被誉为工业测量皇冠上的明珠，可对百米空间内目标的三维坐标进行精密跟踪测量。激光跟踪测量系统（Laser Tracker System）是工业测量系统中一种高精度的大尺寸测量仪器。它集合了激光干涉测距技术、光电探测技术、精密机械技术、计算机及控制技术、现代数值计算理论等各种先进技术，对空间运动目标进行跟踪并实时测量目标的空间三维坐标。它具有高精度、高效率、实时跟踪测量、安装快捷、操作简便等特点，适合于大尺寸工件配装测量。

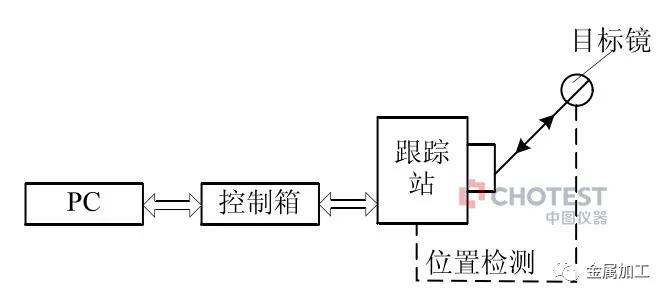

激光跟踪测量系统基本都是由激光跟踪头（跟踪仪）、控制器、用户计算机、反射器（靶镜）及测量附件等组成。

激光跟踪测量系统的工作基本原理是在目标点上安置一个反射器，跟踪头发出的激光射到反射器上，又返回到跟踪头，当目标移动时，跟踪头调整光束方向来对准目标。同时，返回光束为检测系统所接收，用来测算目标的空间位置。简单的说，激光跟踪测量系统所要解决的问题是静态或动态地跟踪一个在空间中运动的点，同时确定目标点的空间坐标。

激光跟踪仪在汽车、航空航天和通用制造领域工装设置、检测和机床控制与校准应用中得到普遍认可，其中以Leica居多，拥有全球1600多台的装机量。激光测量技术如今已开始广泛应用。

目前我国高端几何量仪器领域主要由蔡司、海克斯康、三丰、ZYGO、基恩士等国际著名品牌占领。中图仪器秉承工匠精神，以“替代进口”为己任，研制的闪测仪、激光跟踪仪、激光干涉仪、光学3D表面轮廓仪、测长机等多款精密测量仪器逐步达到进口仪器性能水平，以较低成本较高性能服务于我国计量质量检测机构、汽车、航空航天、机械制造、半导体加工、3C电子等行业领域，市场占有率节节攀升。

2

中图仪器：从纳米到百米的几何量测量硬科技

高端精密仪器是典型的高技术和高智力密集的行业，研发周期很长，需要持续不断的技术沉淀积累和智力投入，才能达到预期的技术效果和长期的经营效益。多年以来，中图仪器持续大额投入研发与技术创新，年均研发支出占营业收入20%以上，逐渐形成了覆盖“从纳米到百米”的产业布局。

在纳米显微测量领域，基于白光干涉、微纳米运动设计、显微三维形貌重建等技术积累，中图仪器推出了具有自主知识产权的白光干涉3D形貌精密测量仪器，广泛应用于半导体、3C电子、高校科研等行业领域，打破国外产品垄断。

微纳米尺寸高端仪器之一：SuperView W1光学3D表面轮廓仪

在常规尺寸精密测量领域，基于精密测量传感器、精密光栅导轨测控技术，中图仪器通过构建传统影像仪运动平台和大行程拼接技术，充分发挥闪测和影像的双重优势，推出的闪测仪等相比传统影像测量设备提升数十倍的测量效率。此外，对标德国先进技术，推出光学扫描成像测量机，应用于PCB、平板领域的超高速精密检测设备。

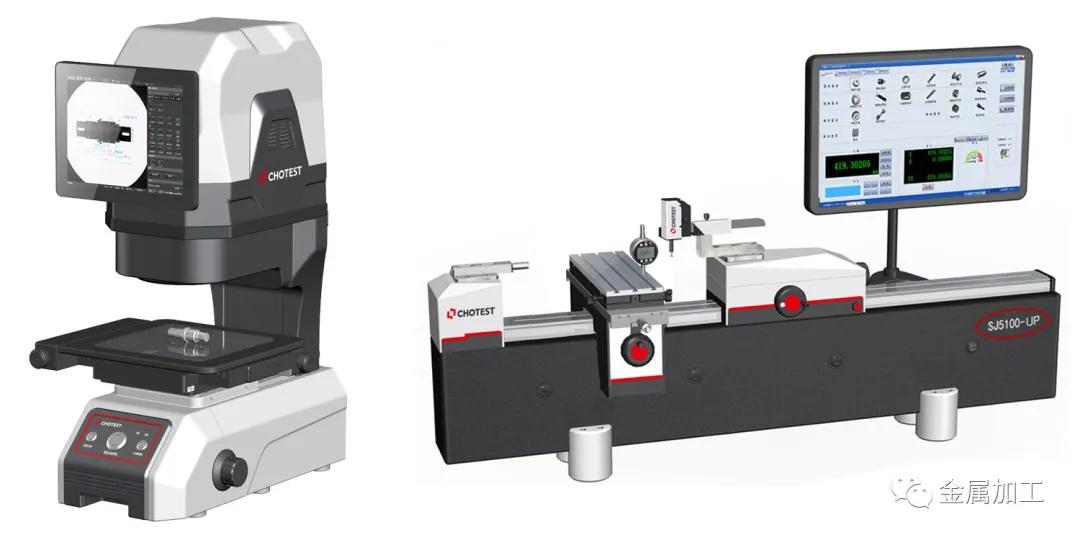

常规尺寸高性能仪器代表：VX3000系列闪测仪&SJ5100系列光栅测长机

在百米大尺寸精密测量领域，基于多年来在激光干涉测量、精密测量传感等技术领域形成的独特的研发设计与制造优势，中图仪器推出的激光跟踪仪已进入商业化市场，打破了欧美品牌的市场和技术垄断，提升了我国在大尺度空间精密测量领域的实力。

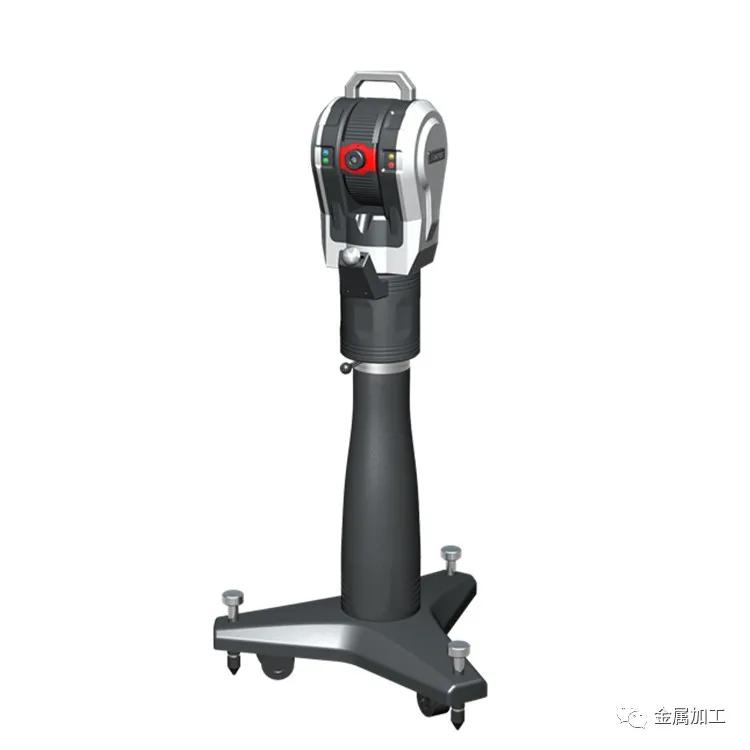

大尺寸高端仪器之一：GTS激光跟踪仪

3

中图仪器：国内专精特新“小巨人”企业

中图仪器2005年成立，该公司自成立以来，逐步聚集了来自清华、西安交大、哈工大等高校毕业生带头的工程师队伍，培养了一批勤奋敬业的能工巧匠和仪器销售服务人才。

中图仪器重点发展高端精密、超精密几何量检测仪器，提供一维、二维、三维的尺寸测量产品。该公司在精密轮廓扫描技术、精密测量传感器、激光干涉测量、微纳米运动设计、显微三维形貌重建、大尺寸三维空间测量、智能机器视觉测量、精密光栅导轨测控等众多技术领域形成了独特的研发设计、制造优势，已具备从纳米到百米为用户提供专业的精密测量仪器和测量解决方案的能力，大部分产品达到国际先进水平。

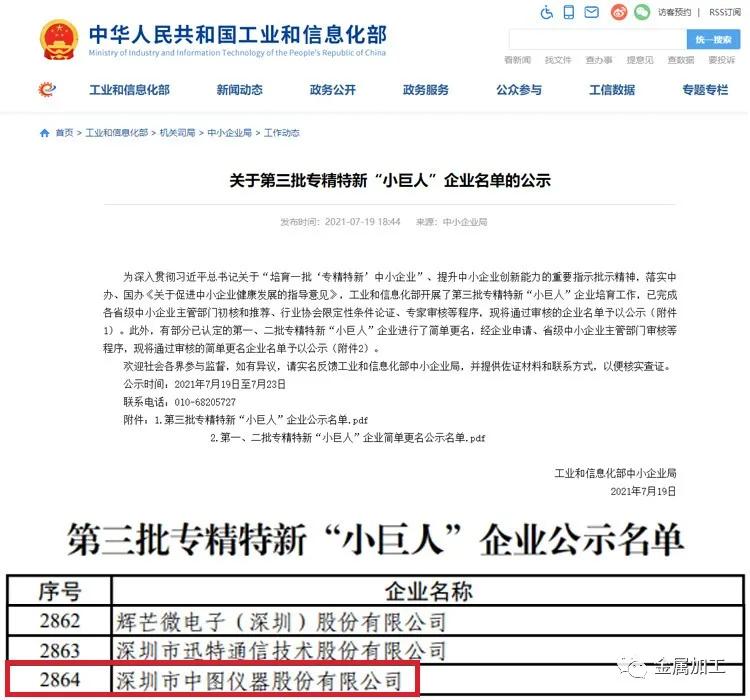

金属加工记者从工业和信息化部网站公布的第三批专精特新“小巨人”企业名单中看到了深圳市中图仪器股份有限公司。根据工信部《关于促进中小企业“专精特新”发展的指导意见》， “专精特新”即“专业化、精细化、特色化、新颖化”。而专精特新“小巨人”企业是专精特新中小企业中的佼佼者，是专注于细分市场、创新能力强、市场占有率高、掌握关键核心技术、质量效益优的排头兵企业。中图仪器能获得这一殊荣，在于它16年来在几何量仪行业的默默耕耘，而这无疑也是对该公司多年努力的一份回报！
