高速热电式激光功率探头工作原理及技术特点

星之球科技 来源:激光制造网2015-10-14 我要评论(0 )

热电堆功率计(Thermopile sensor)是最常用的功率计之一,这种功率探头具有测量功率范围宽,覆盖波长范围广等优势。

 热电堆功率计(Thermopile sensor)是最常用的功率计之一,这种功率探头具有测量功率范围宽,覆盖波长范围广等优势。但传统的热电功率计也有其固有的缺点,那就是响应速度很慢,一般都在2秒钟左右,对于实时监测,光路调试等用途形成了生产工作效率的瓶颈。

为了克服热堆式功率计响应速度瓶颈,提高客户的工作效率,瑞士GreenTEG公司推出了高速热堆功率探头,这种激光功率探头(OEM激光功率计)采用的由苏黎世联邦学院开发的最新的热电式激光功率传导技术,响应时间能达到最快的0.2S,将热电堆功率计的速度提高了整整10倍!

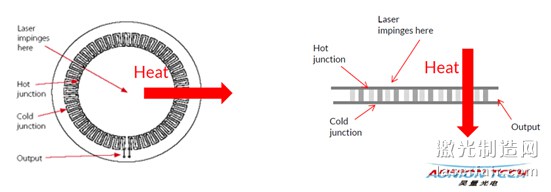

传统的圆盘式热电堆激光功率探头由几十个热电偶串联起来,体积相对比较大,整个热电堆固定在环形云母架上,通过测量两端电势差来反映激光功率的大小。当激光光源照射在热电堆探测器靶心时,产生热量,热量通过探测器转换为电势由中心沿着无源区向边缘扩散,在热电偶的热端和冷端形成电势差,最终由电压计读出。

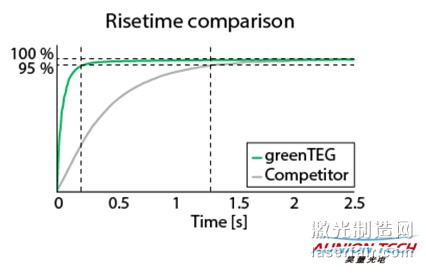

相对于传统的热电堆激光功率探头,GreenTEG激光功率探头(OEM功率计)采用的是一种平行传输的原理,没有无源区,大大的缩短了电势传输距离。因此,当激光作用在GreenTEG激光功率探头(OEM功率计)上时,产生的热量就能够快速的在热端和冷端形成电势差。响应时间能达到0.2s。

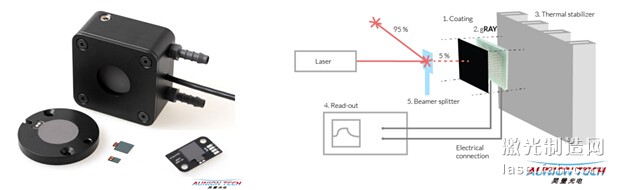

瑞士GreenTEG公司广泛地应用于医用激光设备和工业激光系统,激光源功率监控系统,功率计量以及大学和科研机构中。涵盖了激光美容、激光打标、激光切割、激光钻孔、激光焊接、3D打印等行业。GreenTEG激光功率探头(OEM功率计)适用于激光源、可调谐激光器、CO2激光器等设备。GreenTEG激光功率探头(OEM功率计)最新推出的芯片式功率探头和装配式激光功率探头。大大地减小了体积和成本。GreenTEG激光功率探头(OEM功率计)以超快的响应速度,超紧凑的芯片式功率探头设计方案,无与伦比的价格赢得了客户的一致好评。今日瑞士GreenTEG公司与昊量光电签署合作协议在中国全权负责其OEM功率探头产品产品的销售,技术支持及售后服务工作,携手共同开拓中国工业激光市场。

转载请注明出处。

热电堆功率计功率探头激光功率计
