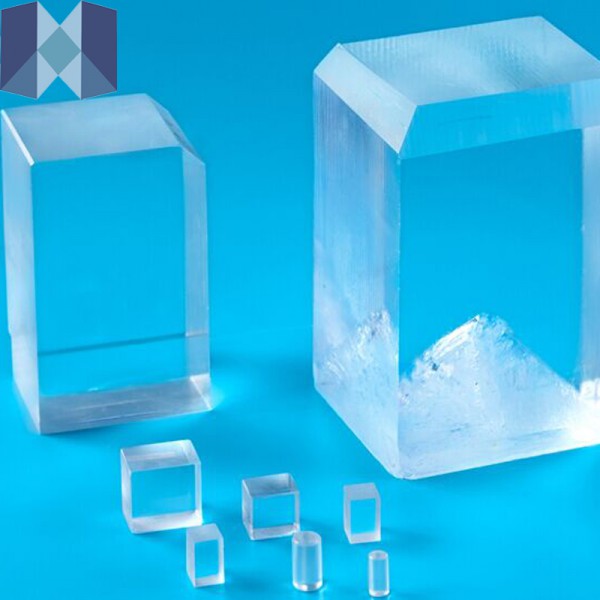

磷酸二氢钾(KDP),磷酸二氘钾(DKDP)由于其拥有优越的紫外透过,高损伤阈值,双折射系数高等特性,被广泛地应用在多种工业用途(其非线性系数偏低)。这两种晶体通常被用于做Nd:YAG激光器的二、三、四倍频器件（室温条件下）。另外，它们也具有电光系数高的特点，故也被用于制作Q开关等。公司能为您提供高质量、不同尺寸的KDP和KD*P晶体，因为其抛光面容易潮解，故建议在密封、干燥环境下使用；并且可以依照客户提供的激光系统要求，专门制作对应的晶体及密封支架。

基本特性:

半波电压低

线性电光系数大

透过波段宽

光学均匀性好

优良的铁电、压电和电光性能

KDP      KD*P

分子式 KH2PO4 KD2PO4

透过波段 200-1500nm 200-1600nm

非线性系数 d36=0.44pm/V  d36=0.40pm/V

折射率(1064nm) no=1.4938, ne=1.4599   No=1.4948, ne=1.4554

电光系数 r41=8.8pm/V    r41=8.8pm/V

r63=10.3pm/V   r63=25pm/V

纵向半波电压:   Vp=7.65KV(l=546nm)    Vp=2.98KV(l=546nm)

光吸收： 0.07/cm      0.006/cm

光损伤阈值： >5 GW/cm2 >3 GW/cm2

消光比： 30dB

KDP的Sellmier方程

no2=2.259276+0.01008956/(λ2-0.012942625)+13.00522λ2/(λ2-400)

ne2=2.132668+0.008637494/(λ2-0.012281043)+3.2279924λ2/(λ2-400)

KD*P的Sellmier方程

no2=1.9575544+0.2901391λ2/(λ2-0.0281399)-0.02824391λ2+0.004977826λ2

ne2=1.5005779+0.6276034λ2/(λ2-0.0131558)-0.01054063λ2+0.002243821λ2

产品规格:

最大尺寸：100x100mm2

含氘量：96%

平行度: <20秒

垂直度：<5分

平面度: λ/8 @ 633nm

光洁度:10/5

尺寸公差: (宽±0.1mm)x(高±0.1mm)x(长+0.1/-0.1mm) (长度<2.5mm)

（宽±0.1mm)x(高±0.1mm) x(长+0.5/-0.1mm) (长度>=2.5mm)

角度偏差: △θ≤±0.25°,△φ≤±0.25°

波前畸变:< λ/8 @ 633nm

通光孔径: >90% 中央直径

倒角：≤0.2mmx45°

崩边：≤0.1mm

操作阈值[GW/cm2]:

>0.5 for 1064nm, TEM00, 10ns, 10HZ (AR-coated)

>0.3 for 532nm, TEM00, 10ns, 10HZ (AR-coated)

品质保证期: 一年内正常使用。
