三硼酸锂（LiB3O5 or LBO）

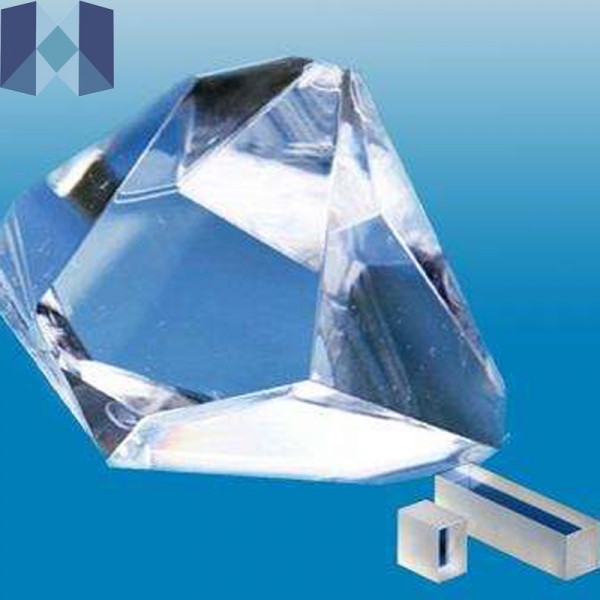

三硼酸锂是一种极佳的非线性光学晶体，是使用熔盐提拉法生长的。LBO是一种点群mm2的斜方晶体，由连续的网状B3O7分子群组成，并有锂离子填充在分子间隙。B3O7分子群紧凑的结构使得LBO晶体难以包含任何杂质。对25W<5分 Antares锁模Nd:YAG激光(76MHz,80ps)腔外倍频可获得平均功率大于11W的532nm激光。医用多模调QNd:YAG激光倍频可输出20W的绿色光，输入功率越大输出功率越高。LBO 能达到1300nm波长的温度调谐NCPM 和较大带宽的波谱NCPM。1300nm的Nd激光倍频输出红色光的性能较好。
基本特性：
1、可透光波段范围宽（160—2600nm）
2、光学均匀性好，内部包络少
3、倍频转换效率较高(相当于KDP晶体的3倍）
4、高损伤域值（1.3ns脉宽的1053nm激光可达10GW/cm2)
5、接收角度宽，离散角度小
6、I,II类非临界相位匹配（NCPM）的波段范围宽
7、光谱非临界相位匹配（NCPM）接近1300nm

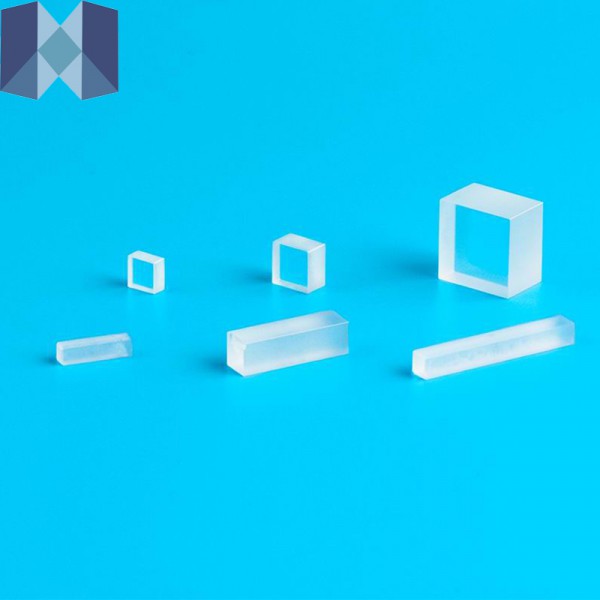

规格：
平行度:
<20秒
垂直度：<5分
平面度: λ/8 @ 633nm
光洁度:10/5
尺寸公差:(W±0.1mm)x(H±0.1mm)x(L±0.2mm/-0.1mm)
角度偏差: △θ≤±0.25°,△φ≤±0.25°
波前畸变:小于 λ/8 @ 633nm
通光孔径: 大于 90% 中央直径
倒角：≤0.2mmx45°
崩边：≤0.1mm
50mW绿光检测无可见散射路径
操作阈值[GW/cm2]:
>10 for 1064nm, TEM00, 10ns, 10HZ (polished only)
>1 for 1064nm, TEM00,
10ns, 10HZ (AR-coated)
>0.5 for 532nm, TEM00, 10ns, 10HZ (AR-coated)
品质保证期: 一年内正常使用。
备注
1. LBO晶体的潮解性较低，建议用户在干燥的环境中使用和保存晶体。
2. 勿损伤LBO晶体抛光面。
3. 客户如需定制LBO晶体，请提供激光器的主要性能参数，如脉冲能量，脉冲宽度，脉冲光重复频率率，连续光功率，光束直径，模式条件，发散角，可调波长范围等。
