飞新达机壳辅料贴合机

品牌:
FXD3C智造
贴装速度:
≥5000CPH
贴装精度:
±0.1mm
贴装范围:
2mm-80mm
价格:
1.00
起订:
1 台
供货总量:
1 台
发货期限:
自买家付款之日起 30 天内发货
地址:
东莞市寮步镇泉塘工业区和荔街2号
有效期限:
长期有效
最后更新:
2018-07-17
商品详情

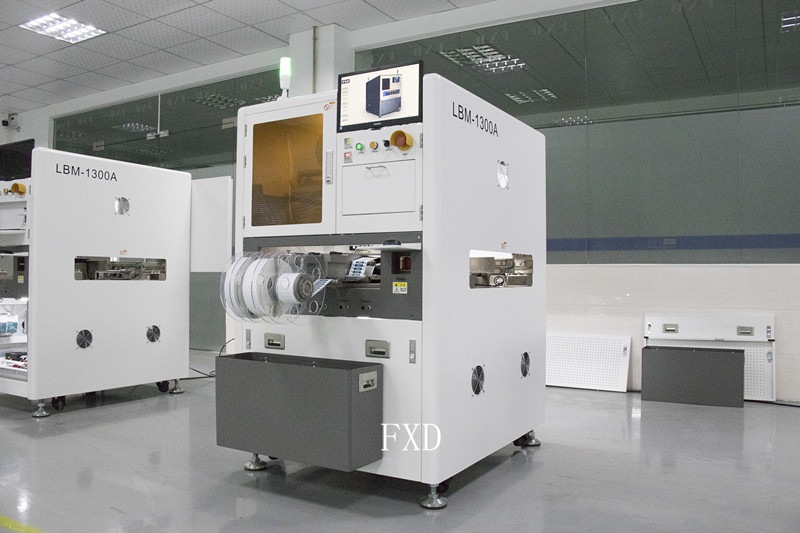

 飞新达机壳辅料贴合机
portant;">
推广内容
机壳辅料贴合机产品介绍

飞新达3C产业智能装备提供商推出的基于视觉的机壳辅料贴合机,贴合附系统,可以很好地满足市场需求。可以有效解决目前存在的贴合精度高效、功能齐全、应用灵活、效率高等突出问题。
1.高效率、高精度、全视觉定位贴付,稳定可靠的运动控制系统。
2.、人机界面友好。操作简易,编程操作简单快捷,支持不同角度不同位置多次贴装。
3、稳定性高。可长时间高精度运行。
4、可“二人多机”模式操作。

 飞新达自主研发的机壳辅料贴合机适用于PCB,FPC上各种粘性材料,薄膜材料的高精度定位贴合,解放了大量的劳动力。在对需要贴装的辅料和基板不造成任何损坏的情况下,完整和稳固地快速拾取所需贴装的辅料,并通过视觉系统对吸取的辅料进行位置和角度偏差纠正,并快速和准确地把所有拾取的辅料贴装在基板指定的位置上。

机壳辅料贴合机适用范围:

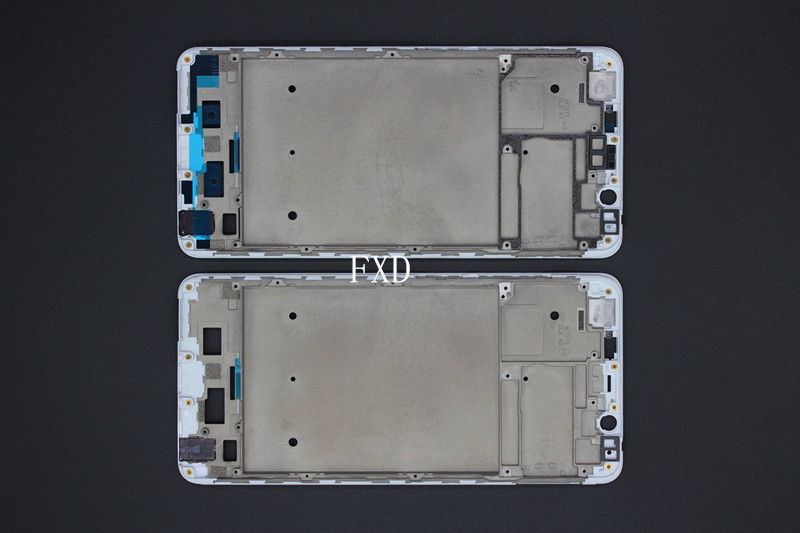

目标市场主要为手机、平板、笔记本电脑、PCB/FPC等3C电子周边产品的平面贴合,也可适用于包装机械、橡胶塑料工业机械、化学工业机械、金属加工机械、静电电子工业设备等行业的装填机、粘胶机、贴标机等。



机壳辅料贴合机产品优势:
速度;目前同类产品的速度在2000CPH左右,本产品初期速度可达到4000~4500CPH,后期经过改进,可达到5000CPH左右。

精度;目前同类产品的托盘定位精度较低(>0.5mm),在托盘进盘误差较大的情况下,无法实现高精度的贴装,本产品可实现托盘视觉定位,贴装时对托盘误差进行补偿,从而实现了贴装的高精度。

时间;目前同类产品需要对吸取位置、贴装位置进行位置示教,一个项目的调试时间超过2小时,本产品只需对吸取位置和贴装位置简单对位,一个项目的调试时间最低可在30分钟以内(熟练操作工)。



机壳辅料贴合机技术参数:

项目

参数

备注

贴装速度

≥5000CPH

贴装精度

±0.1mm

贴装范围

2mm-80mm

调试时间

<10min/颗

外形尺寸(MM)

1200(W)*1600D(D)*1550(H)

支持托盘尺寸(MM)

390(L)×220(W)

最大夹盘厚度

8mm

最大载重

4kg

托盘以上空隙

20mm

Z轴最大行程

托盘定位精度

±0.02mm

贴装能力

同时完成6颗辅料的自动贴装

运输轨道系统

双轨系统,固定轨道

通讯接口

SMEMA

机壳辅料贴合机产品说明:
◆ 飞达结构可进行快速更换和安装,剥料结构可分为剥取同步型、剥后再取型,可根据辅料材质自由切换,更换飞达的时间少于15s/件;

◆ 辅料吸嘴采用自锁结构设计,无需螺丝坚固,可快速换取,更换时间<10s/件;

◆ 材料方式:辅料为卷料且最大放卷直径250mm,内径3英寸/6英寸的卷芯(供料器具备张力控制能力,而保证料带输送稳定性);

◆ 设备需配置项目参数记忆功能,最少记忆100个项目以上(调出对应参数即可生产对应产品);

联系我们

电话:189-2291-5686/400-8877-321

邮箱:marketing@feixinda.com.cn

地址:东莞市寮步镇泉塘工业区和荔路2号

欢迎各界人士莅临指导!
