在精密加工领域，355nm纳秒紫外激光器凭借高光子能量、低热影响的核心优势，被誉为“冷加工手术刀”，广泛应用于PCB精细切割、晶圆开槽、精密打标、脆性材料加工等高端制造场景，是保障精密工艺稳定的核心设备。
行业长期存在明显的设备服役差异：同规格工业紫外激光器，部分设备运行不足一年就出现功率大幅衰减、光斑劣化，无法满足生产要求，需停机维修；优质机型却可稳定运行五六年，长期保持一致的加工精度与工艺稳定性。
排除环境、运维等外部因素，激光器寿命差距的核心，源于底层架构设计、核心元器件选型、精密装配制程的系统性差异。本文结合行业通用可靠性标准，拆解紫外激光器核心寿命短板，解析光至科技紫外激光器长效服役的技术逻辑。
一、先搞懂：紫外激光器的寿命判定标准
行业普遍存在认知误区：将激光器完全不发光作为寿命终点。工业精密制造领域执行标准化判定依据：额定工况下，激光器输出功率衰减至初始额定功率70%的累计有效出光时长，即为工艺寿命终点，此时设备已无法满足精密加工的精度与稳定性要求。
结合国内头部厂商公开参数与量产老化数据，常规中低功率355nm纳秒紫外激光器工艺寿命为10000–15000小时；经过光路、结构、热管理全方位优化的高端机型，有效工艺寿命可突破20000小时。
结合量产真实工况换算：设备按照7x24小时满负荷连续出光，常规机型稳定服役约1.1–2.2年；按产线日均8小时有效出光计算，标准机型可用3.4–5.1年，优化机型服役周期可达6～8年。行业“紫外激光器可用1～6年”的区间差异，本质是设备设计等级与制程水平的直观体现。 寿命评估需重点关注行业特有工作机制：紫外激光器普遍存在泵浦常亮、出光断续特性，也是多数设备寿命测算失真的关键。 图1 纳秒紫外典型光路图 纳秒紫外激光器采用声光调Q架构，设备上电后，808nm/880nm泵浦二极管持续工作，维持晶体热平衡与谐振腔稳定，仅加工时段输出355nm激光。设备预热、产线待机、振镜跳转等间隙，泵浦源持续运行，最终形成泵浦上电时长比实际出光时长高出3–5倍的行业特征。 泵浦与光学器件老化逻辑相互独立：泵浦损耗由上电总时长决定，倍频晶体、膜层损耗由有效出光时长与能量密度决定。多数厂商仅优化单一部件，光至科技采用泵浦－光学双维度寿命匹配设计，同步适配泵浦衰减特性与光学元件抗损耗能力，规避单一部件老化拖累整机寿命的短板。 二、行业核心短板：六大问题透支激光器寿命

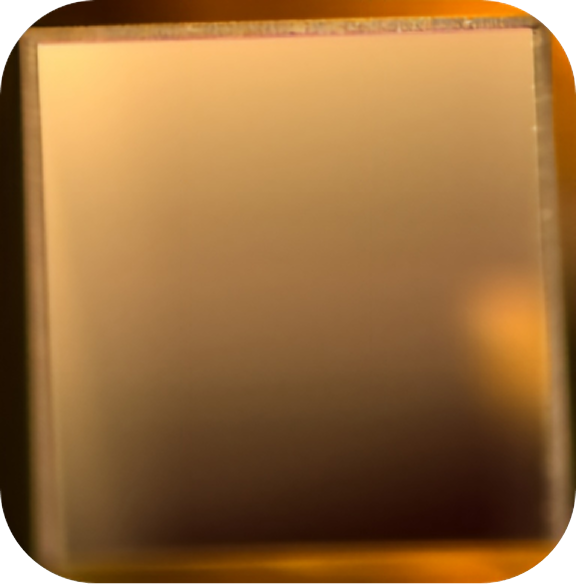

紫外激光器整机寿命符合木桶效应，由系统内损耗最快的核心部件决定。市面设备寿命快速衰减，主要源于六大系统性短板，也是光至科技长效化设计的重点优化方向。 1. 倍频晶体损耗：整机最大寿命瓶颈 三倍频LBO晶体是紫外激光器核心损耗器件，长期承受高能量紫外光子辐照，通光区域会逐步产生色心缺陷与微观损伤，光学损耗持续上升，引发功率衰减、光斑畸变。行业数据显示：常规10W以内的低功率紫外机型晶体单点工艺寿命10000–15000小时，高功率紫外往往不足6000小时。若运行环境温湿度、洁净度不达标，腔体气密性不佳时，LBO晶体易潮解变质，寿命会出现断崖式下跌。 图2 紫外倍频晶体正常与损伤对照图 2. 泵浦源老化：隐性拖累整机功率 808nm/880nm泵浦二极管为系统提供能量输入，长期恒流工作会自然衰减发光效率。部分厂商为追求短期峰值功率，采用超额定电流驱动，虽可临时提升输出，却会加速泵浦老化，造成整机功率持续下滑。在标准降额、恒温恒流工况下，优质工业泵浦源MTTF设计寿命可达20000–30000小时，为设备长效运行提供基础保障。 3. 光学污染放大：微小杂质引发致命故障 355nm紫外光子能量达3.5eV，光化学活性极强。镜片、晶体表面附着的微尘、油膜、有机挥发物，经长期紫外辐照会发生光化学反应，形成永久性吸收病灶，诱发热透镜效应，大幅提升光学损耗，严重时直接损伤光学元件。 4. 温控与密封失效：摧毁精密光学系统 倍频晶体相位匹配温度窗口仅±0.5℃，对温度波动高度敏感。温控精度不足、参数漂移会直接降低倍频转换效率；腔体密封失效会导致湿气、粉尘侵入，引发晶体潮解、膜层龟裂，最终造成光学系统整体失效。 5. 结构微变形：造成不可逆光路偏移 设备长期经受温度循环与产线持续振动，腔体、镜架会产生微米级应力蠕变。实测验证：腔镜角度失谐15μrad，即可造成满功率输出衰减20%；结构微变形还会破坏腔体微正压环境，加速光学器件老化损耗。 6.电气浪涌冲击：产生隐性电气损耗 产线电磁干扰、电压浪涌会持续冲击驱动电源、TEC温控、射频调制等电气模块，长期累积会造成电气性能衰减，引发功率波动、启停异常，间接缩短整机服役周期。
三、全链路可靠性设计，构筑长效寿命壁垒

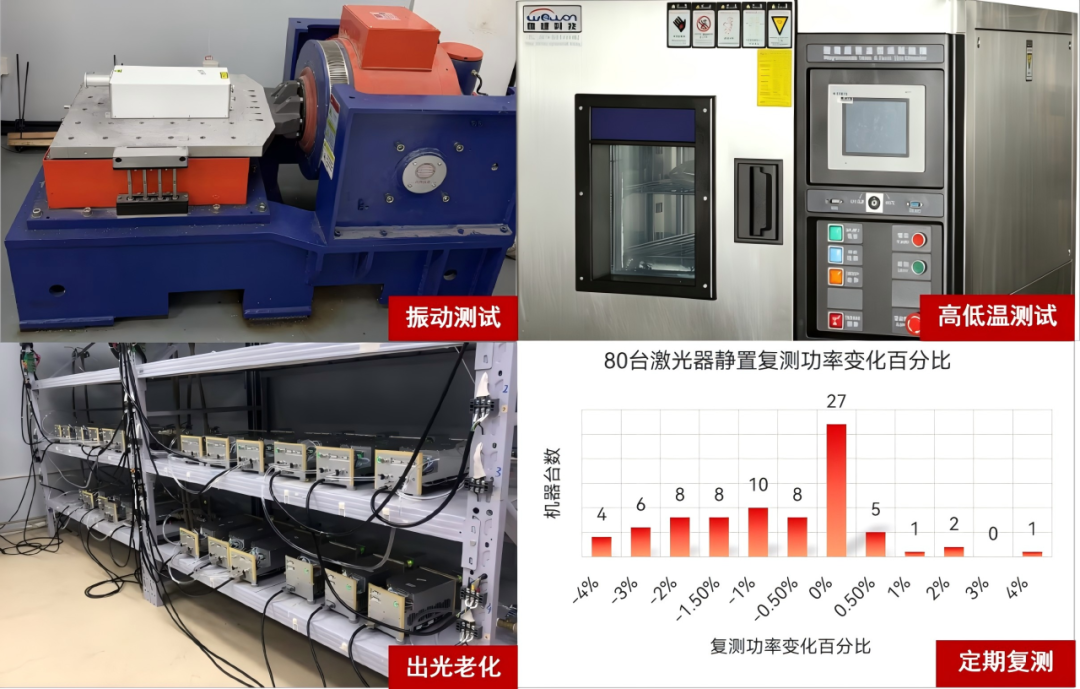

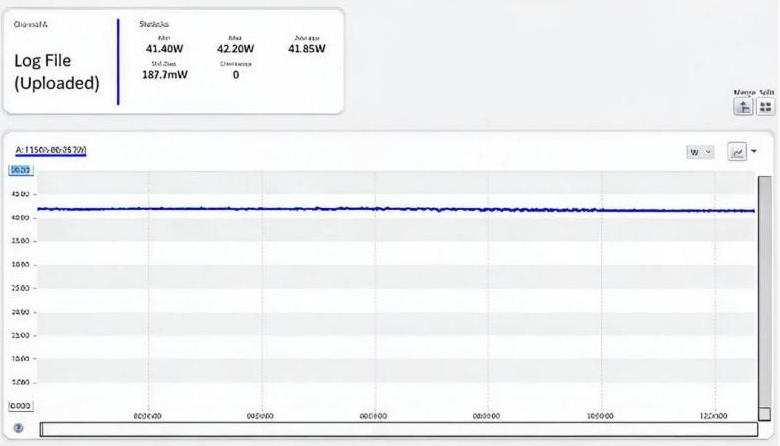

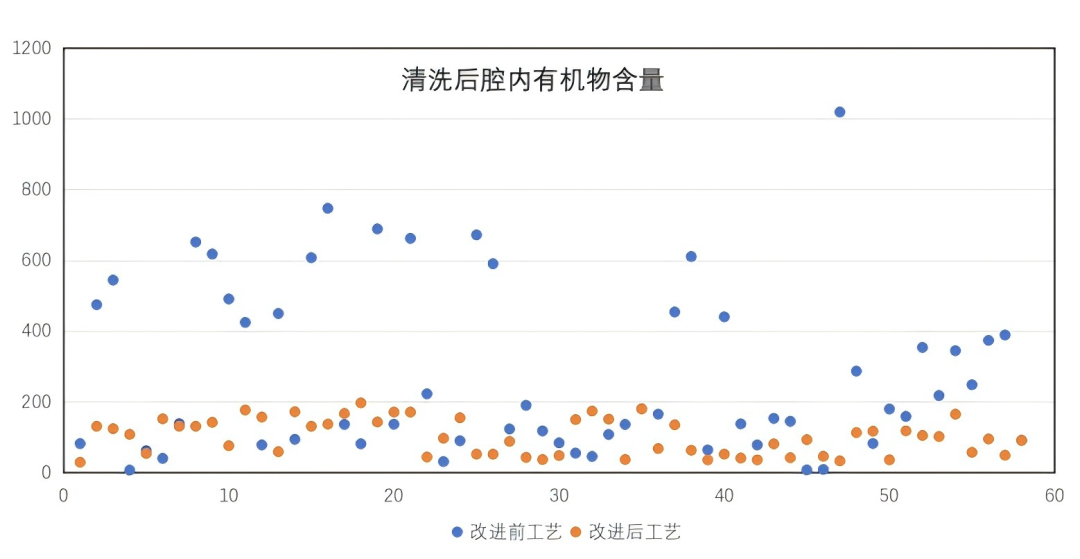

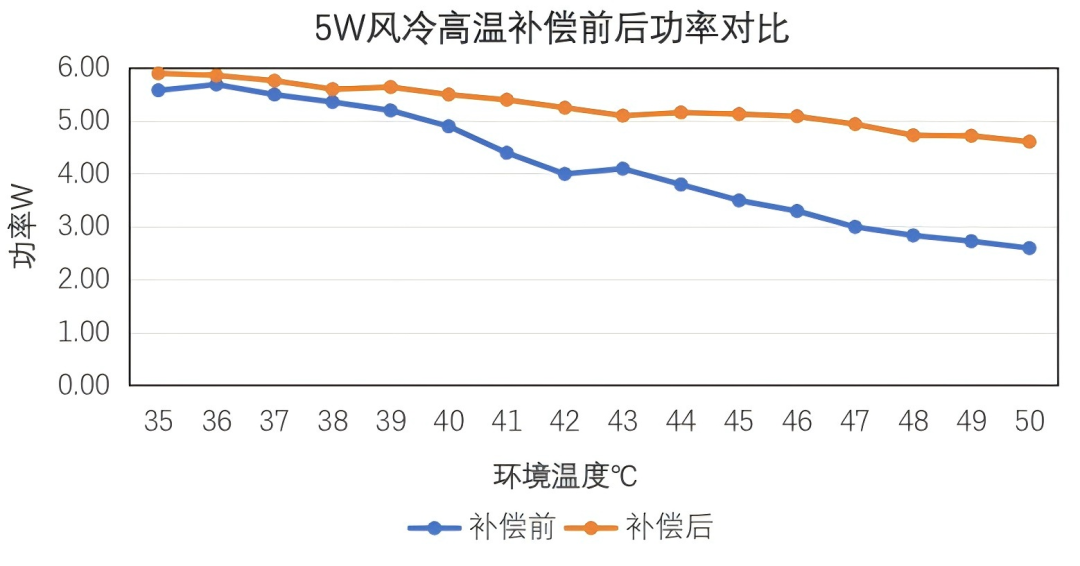

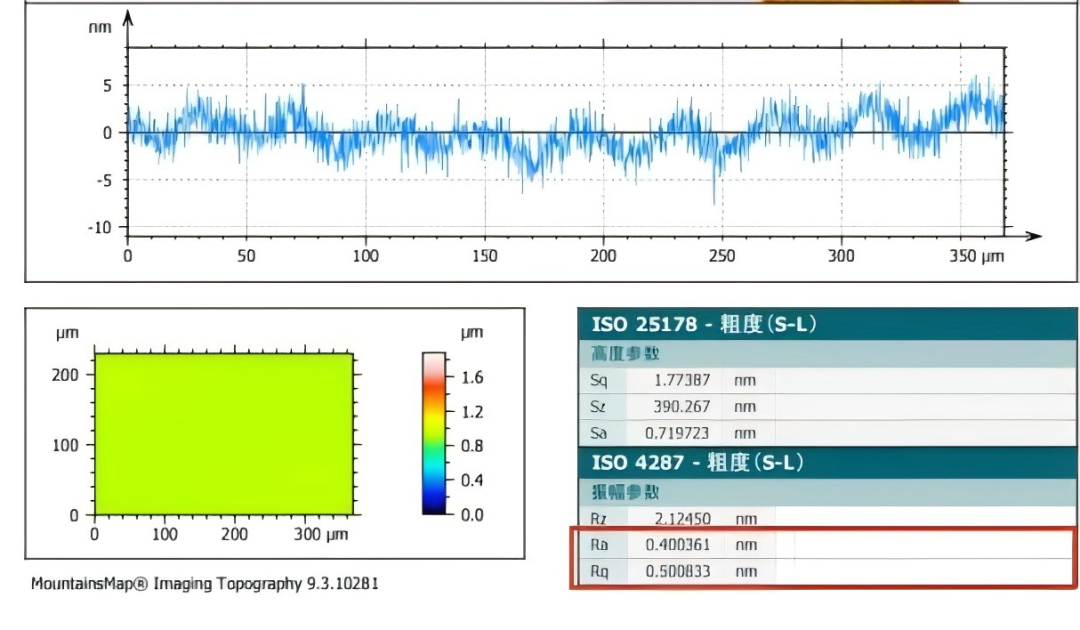

行业多数设备被动适配器件损耗，光至科技从研发选型、精密装配到出厂质检，全流程植入长效可靠性设计，通过结构创新、元器件降额、超精密制程、智能管控四大体系，系统性解决行业寿命短板。 1.晶体换点技术，成倍延长核心耗材寿命 针对LBO晶体单点辐照易损耗痛点，设备标配高精度换点机构。单点出现色心累积、功率衰减时，可精准切换至全新无损通光区域。单块晶体预留10组以上有效点位，成倍延长光学系统寿命，降低运维成本与停机损耗，稳定保障光路同轴度与输出一致性。 2.元器件全链路降额，杜绝透支寿命 核心器件采用长效降额选型：甄选高损伤阈值、低杂质的优质三倍频晶体；泵浦芯片采用锁波长方案，严格执行85%额定电流降额运行，控制泵浦线性缓慢衰减；严控光学镜片面型与镀膜精度，从源头降低光学损耗与老化速率。 图3 紫外通光器件光学面粗糙度 3.低应力抗振结构，长期锁定光路精度 设备采用低膨胀合金光学底板，实现温度交变下光学支点共模位移，规避光路失准。所有紧固点位采用防松工艺与定力矩装配，关键镜架配置弹性预紧结构，可长期耐受百亿次脉冲应力累积与产线振动，持续锁定出厂光路准直精度。 图4 低结构应力特征设计 4.高精度智能温控，稳定倍频效率 搭载±0.1℃高精度闭环温控系统，优于行业常规标准，可随环境温度动态匹配最优倍频相位点，稳定保障转换效率。配套智能电源系统具备软启动、过冲抑制、异常告警功能，彻底规避电流浪涌对核心器件的冲击损伤。 图5 5W风冷紫外在高温环境下的智能温度补偿效果 5.超净精密制程，规避先天损耗隐患 设备全程在百级超净工位装配，腔体经多道精密清洗，彻底清除有机残留与微杂质；采用低释气材料体系，杜绝污染物析出；封腔后抽测腔体气密性，对制程批次不良品进行有效管控，实现产品防尘防潮。所有制程参数全程归档，形成可追溯标准化体系，规避设备早期失效。 图6 腔体清洗后有机物含量等级监测 6.严苛老化筛选，保障成品高可靠性 每台设备出厂前完成振动测试、出光老化测试以及多轮高低温循环测试，充分释放材料自身应力与螺钉安装应力；之后在库静置 7–14 天开展全参数复测，品质部门对功率变化超过 3% 的设备予以拦截，筛除早期失效产品，对于功率变化在 3% 以内的激光器，经验证其功率受外界环境因素（如温度漂移、运输振动等）影响较小，波动处于可控范围内，不会对长期稳定性造成风险，因此不作拦截。以近期一批次 80 台设备为例，共拦截 11 台，拦截率达 13.75%，有效剔除了潜在早期失效个体，有力保障了出厂设备的长期稳定运行。 图7 40W紫外功率老化曲线 图8 固体激光器可靠性测试流程
四、标准化运维，最大化释放设备长效优势
优质设计需搭配标准化使用和维护，才能最大化释放设备寿命优势。现场核心运维规范：保持车间恒温恒湿，规避结露与剧烈温变；配备稳压净化电源，抑制电磁干扰与电压浪涌；定期开展光路防尘维护；异形安装、高速联动工况配套减振与加速度管控措施。
结语
紫外激光器的寿命差距，本质是设备设计、制程、品控的系统性差距。短寿命设备多牺牲长期可靠性换取短期性价比，光至科技以长效稳定为核心导向，通过全链路可靠性优化，规避行业普遍存在的中后期功率衰减、光路失准、频繁运维等问题。 依托光学、结构、热管理、电气系统全维度优化，光至科技紫外激光器有效工艺寿命突破行业10000–15000小时常规上限，可达20000小时以上，实现低衰减、低运维、长周期稳定服役，为高端精密加工产线提供高可靠的激光核心解决方案。
