阅读 | 订阅
阅读 | 订阅
3D打印

我所研制出可定制化全3D打印锌离子杂化电容器

激光制造网 来源:508组2022-06-15 我要评论(0 )

  近日,我所催化基础国家重点实验室二维材料化学与能源应用研究组(508组)吴忠帅研究员团队,提出了通过油墨直写成型和熔融沉积成型两种3D打印方法,构建全打印可定...

  近日,我所催化基础国家重点实验室二维材料化学与能源应用研究组(508组)吴忠帅研究员团队,提出了通过油墨直写成型和熔融沉积成型两种3D打印方法,构建全打印可定制水系锌离子杂化电容器的新策略。团队利用该策略,构筑了具有分级多孔结构的高面容量正极,以及无枝晶稳定结构的锌金属负极,制备出高比能、长循环稳定的锌离子杂化电容器。

  随着定制化电子产品使用的增加,发展高能量密度且形状可定制的电化学储能器件已逐渐成为清洁能源转化和存储的迫切需求。锌离子电化学储能器件因其低氧化还原电位(-0.76 V)、高理论电容(823 mA h/g)、高安全性而引起了广泛关注。锌离子杂化电容器有效结合了锌离子电池和超级电容器的优点,可同时实现高能量密度和高功率密度。然而,水系锌离子杂化电容器仍存在面容量较低、锌枝晶生长及器件形状因子的限制,阻碍了其在实际应用中的进一步发展。

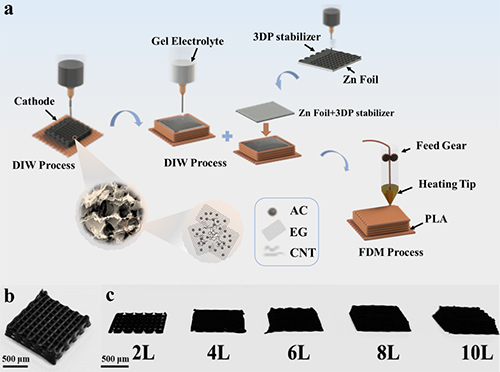

  本工作中,该团队通过油墨直写成型和熔融沉积成型两种3D打印方法构建了全打印锌离子杂化电容器,包括多孔微晶格正极、无枝晶的金属锌负极、凝胶电解质和塑料封装。其中,锌负极上打印的金属稳定结构有效地抑制了锌枝晶的生长,延长了锌离子杂化电容器的循环寿命(10000次循环后的电容保持率为100%)。分级多孔正极提高了活性材料的面积负载,从而提高了锌离子杂化电容器的面积电容,所制备的锌离子杂化电容器表现出4259 mF/m2的高面电容和1514 μWh/cm2的高面能量密度。团队结合熔融沉积成型3D打印技术,在构建锌离子杂化电容器的基础上,构筑出了与电极结构相符的封装结构,成功实现了形状可定制的全3D打印锌离子杂化电容器。该工作展现了3D打印技术在可定制化储能器件的应用潜力。

  相关研究成果以“All 3D Printing Shape-conformable Zinc Ion Hybrid Capacitors with Ultrahigh Areal Capacitance and Improved Cycle Life”为题,于近日发表在《先进能源材料》(Advanced Energy Materials)上。上述工作得到国家自然科学基金、中科院洁净能源创新研究院合作基金、辽宁省中央引导地方专项等项目的资助。(文/图 刘瑜、郑双好)

  文章链接:https://doi.org/10.1002/aenm.202200341


转载请注明出处。

激光应用激光切割焊接清洗
免责声明

① 凡本网未注明其他出处的作品,版权均属于激光制造网,未经本网授权不得转载、摘编或利用其它方式使用。获本网授权使用作品的,应在授权范围内使 用,并注明"来源:激光制造网”。违反上述声明者,本网将追究其相关责任。
② 凡本网注明其他来源的作品及图片,均转载自其它媒体,转载目的在于传递更多信息,并不代表本媒赞同其观点和对其真实性负责,版权归原作者所有,如有侵权请联系我们删除。
③ 任何单位或个人认为本网内容可能涉嫌侵犯其合法权益,请及时向本网提出书面权利通知,并提供身份证明、权属证明、具体链接(URL)及详细侵权情况证明。本网在收到上述法律文件后,将会依法尽快移除相关涉嫌侵权的内容。

网友点评
0相关评论
精彩导读
